企业动态 企业介绍
全部

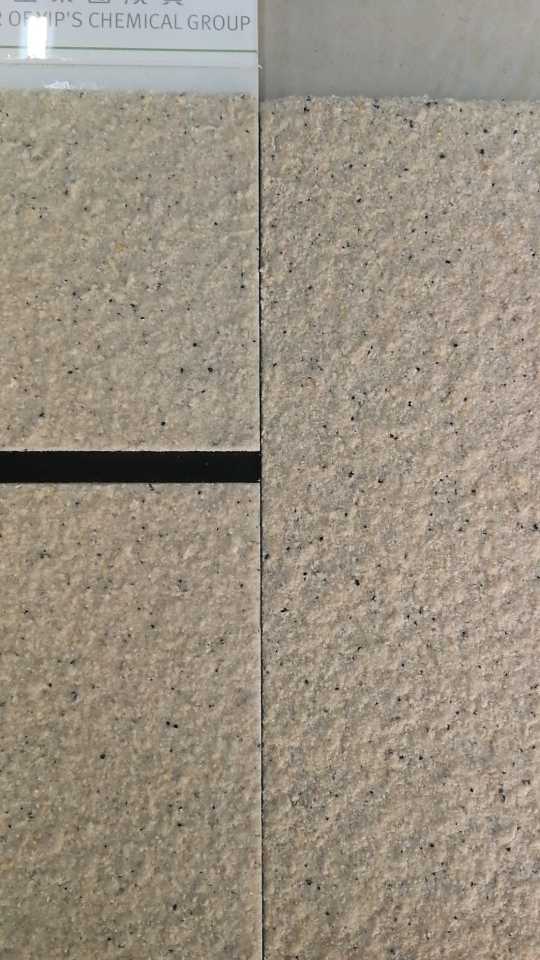

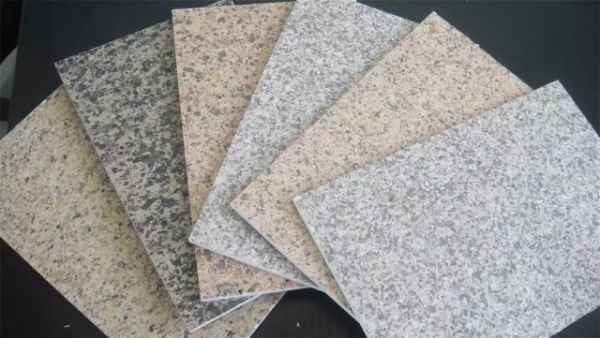

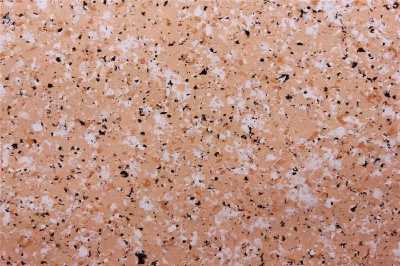

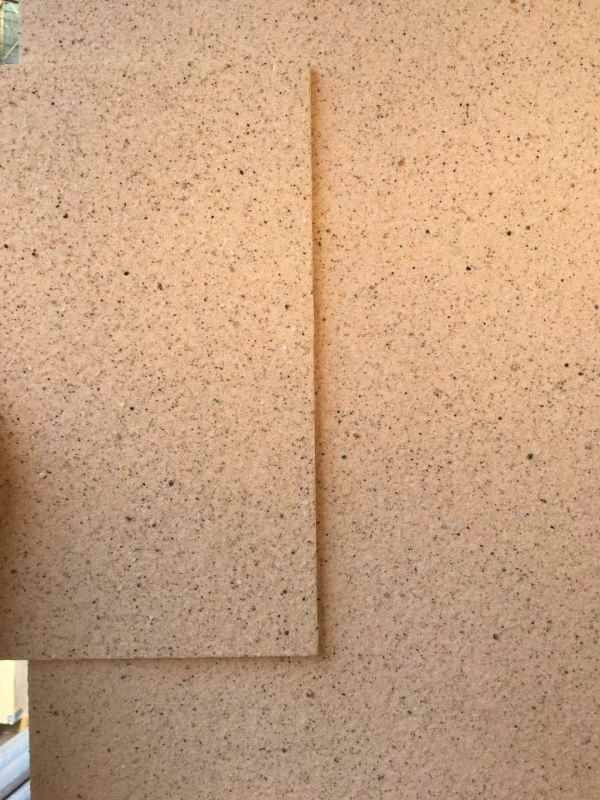

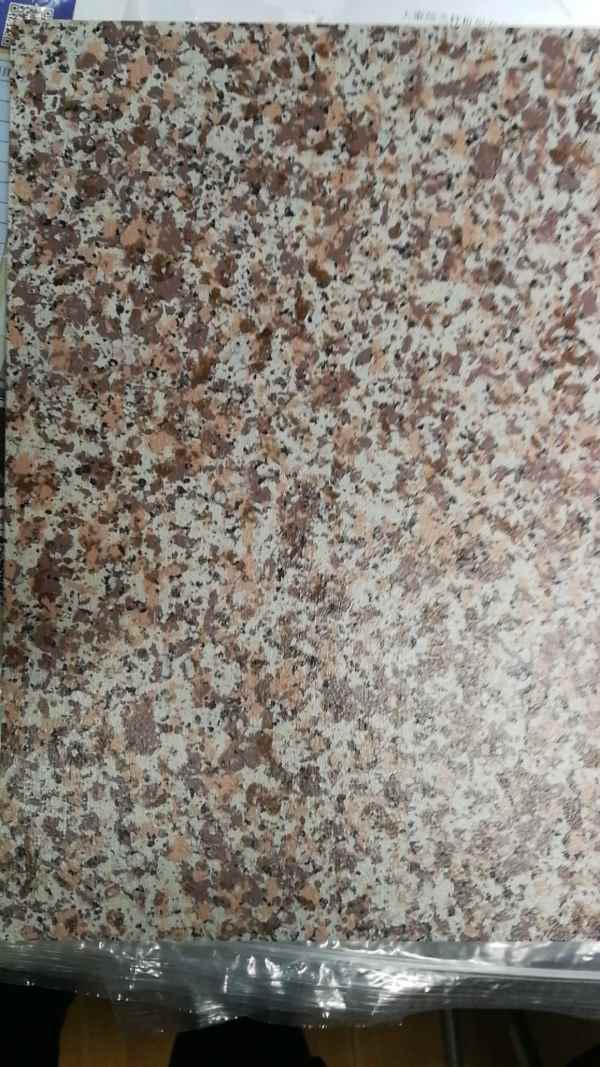

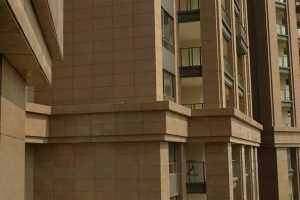

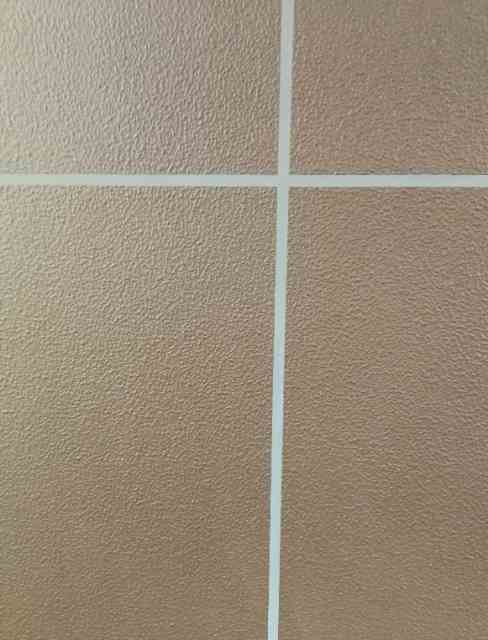

  • 真石漆施工要点

    2020-01-10 21:01:36
    一：真石漆发花
    现象及主要原因：
    1.基层酸碱度的影响，酸碱度大于9，就会导致发花现象。
    2.施工过程中薄厚不均匀容易出现发花，此外真石漆喷涂用量过少、漆膜太薄也会造成发花现象。
    3.真石漆生产过程中，纤维素比例过高，是发花的直接原因。
    解决办法：
    1、严格控制基层酸碱度，使用抗碱封闭底漆做封底处理，防止碱性物质析出。
    2、严格执行正常施工用量，不偷工减料，正常的真石漆理论涂布量为3.0-4.5kg/平米左右
    3、按合理比例控制作为增稠剂的纤维素含量。
    优秀企业推荐

    二、真石漆黄变
    真石漆黄变简单来讲就是颜色发黄，影响美观。
    现象及主要原因：
    生产商采用了较差的丙烯酸乳液作为粘结剂，乳液经过太阳紫外线照射会发生分解，析出有色物质，最终造成黄变现象。
    解决方法：
    要求厂家选用优质乳液作为粘结剂，提高产品品质。

    三、漆膜过软
    现象及主要原因：
    合格的真石漆漆膜会很硬，用指甲无法扣动。漆膜太软主要是由于乳液选择不当或含量较低，造成漆膜成膜时的涂层不够紧密。
    解决方法：
    生产真石漆时，要求厂家不能选用与制造乳胶漆相同的乳液，应选择粘结力较高、成膜温度更低的复合溶液。

    四、色差
    现象及主要原因：
    同一墙面没有使用同一批号的涂料, 两批涂料存在色差。真石漆涂层色彩完全由砂石颜色决定，出于地质构造的缘故，每批彩砂难免有色差， 所以在进材料时最好要选用同一批石矿加工的彩砂，进货一次要进全， 以减少色差。涂料储存时分层或表层出现浮色，喷涂前没有充分搅拌均匀。
    解决方法：
    同一墙面尽量使用同一批号的涂料；涂料储存时分批放置；喷涂前应充分搅拌均匀后再使用；在采购材料时最好要选用同一批石矿加工的彩砂，进货一次要进全。

    全文

    0 0

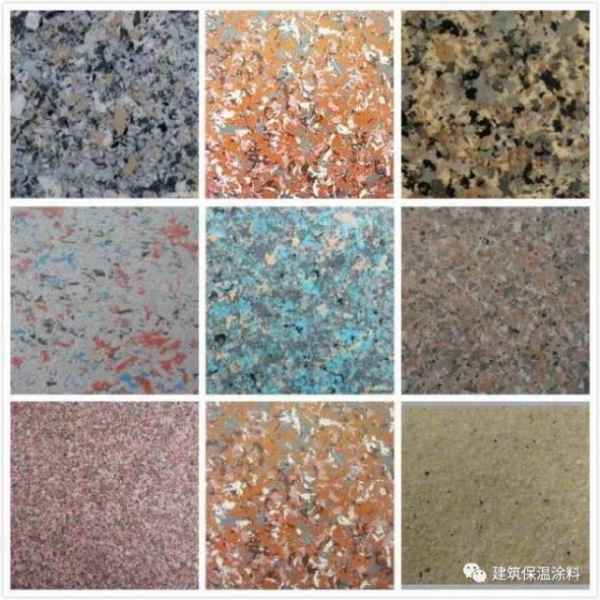

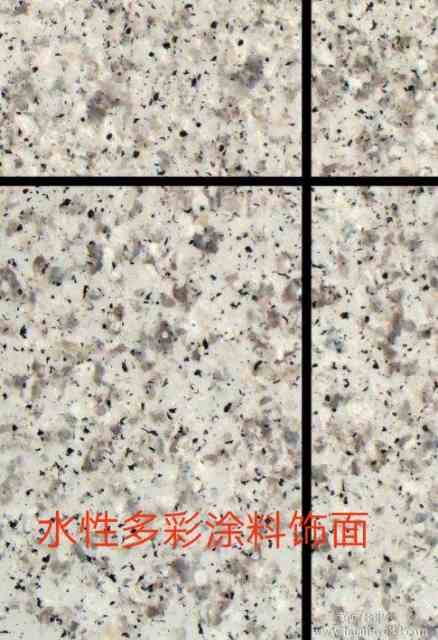

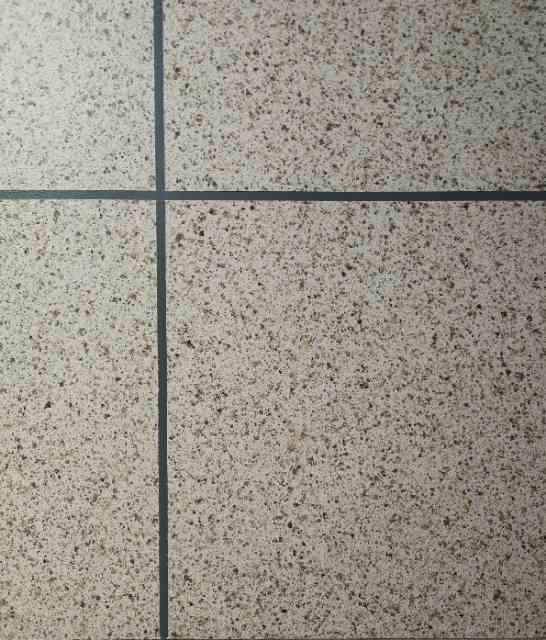

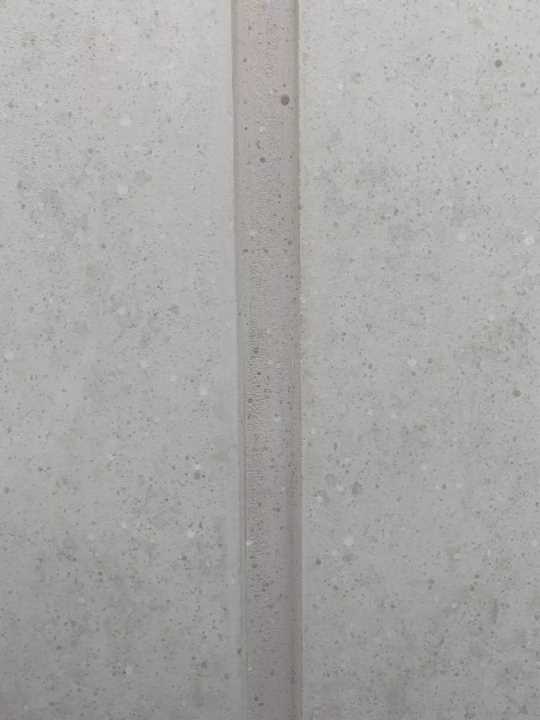

  • 多彩涂料施工工艺

    2019-09-11 14:34:19

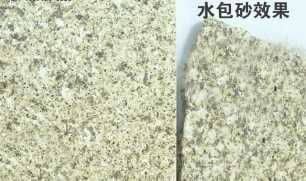

    一、水包水、水包砂施工工序
    1、粒面(水包砂)凹型线缝施工工序

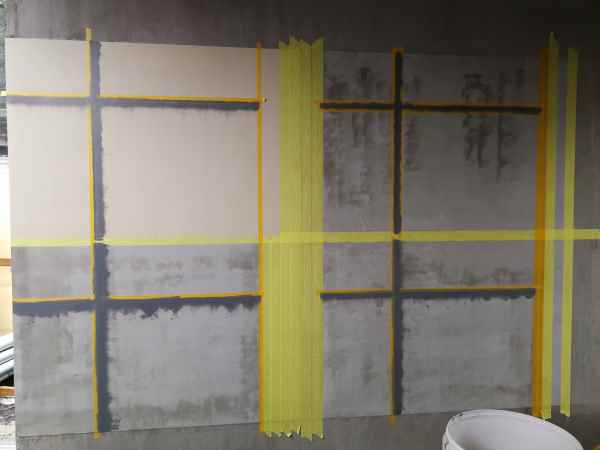

    基面平整——护角——批刮柔性腻子(找平)——分格、弹线、描线——贴厚质胶带、固带——滚涂界面剂——按设计要求施工中间层——滚涂着色底漆——喷涂多彩漆(1~3次，主涂)——修补、撕带——滚封面漆——滚罩面漆——成品。
    2、平面(水包水)凹型线缝施工工序
    基面平整——分格、弹线、贴厚质胶带——固带、护角——批刮砂浆腻子(造型)——批刮柔性腻子(找平)——打磨、淋水、撕带——滚涂界面剂——滚涂着色底漆——封闭非喷涂部分——喷涂多彩漆(1~3次，主涂)——打磨、修补——滚封面漆——滚罩面漆——打胶、成品
    3、平面平型线缝施工工序
    基面平整——护角——批刮砂浆腻子——批刮柔性腻子(找平)——分格、弹线、描线——贴厚质胶带——滚涂界面剂——滚涂着色底漆——喷涂多彩漆(1~3次，主涂)——修补、撕带——施涂封面漆——滚罩面漆——成品。
    4、立体饰面上的施工工序
    基面按设计要求处理——滚涂界面剂——按设计要求施工中间层——滚涂着色底漆——喷涂多彩漆(1~3次，主涂)——施涂封面漆——罩面漆——成品。

    二、多彩涂料施工具体操作方法
    基层处理
    1、施工前对墙面进行全面检查，不可以有裂缝、空鼓。将空鼓、半脱落、松动的部分铲除。
    2、去除旧涂层、浮灰、油脂等影响表面平整度和施工的杂物，旧墙面要清洗干净。
    3、用高压水枪冲刷浮灰较多的外墙表面。
    4、用外墙腻子补平裂缝、空鼓凹陷处，养护5-7天。

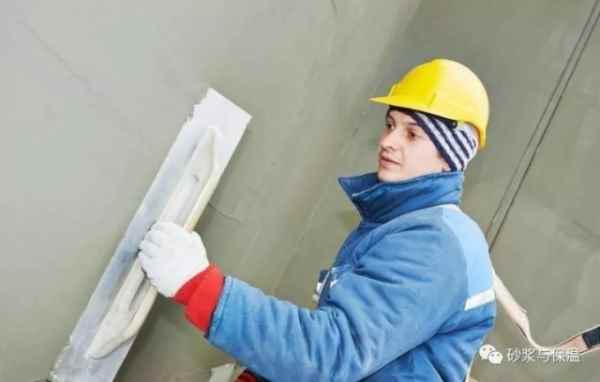

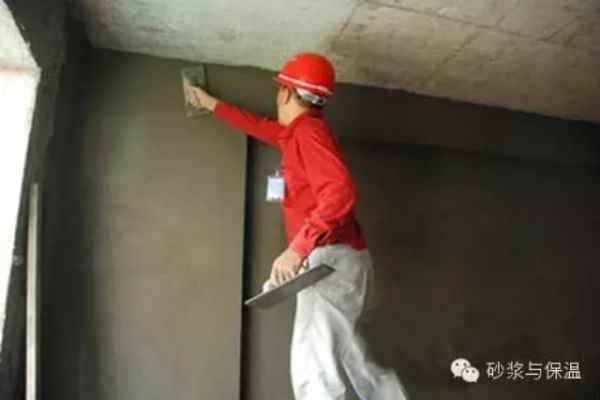

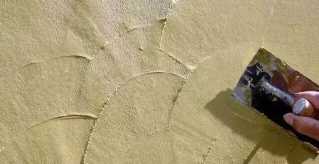

    批刮腻子
    1、基面处理平整、做好周边保护之后，批刮柔性找平腻子1-2遍，腻子施工以墙面平整为目的，每遍不宜过厚。
    2、瓷砖墙面，需先满涂一遍界面剂，再用瓷砖翻新腻子满批一遍后找平。
    3、用水磨砂打磨腻子表面，除掉表面浮灰毛刺等。
    4、正常情况下，腻子施工完成后应进行养护，使基层达到施工要求(含水率<10%，PH值<10)，一般在23℃左右的环境下养护不少于半个月的时间(雨水天气除外)。
    5、柔性光面胶批刮：正常为2-3遍，在23℃左右的环境下，每遍施工间隔12小时，完成后干燥24小时。
    6、表面打磨：用细水磨砂打磨表面，使其表面平整光滑，给涂料施工提供良好的基面。

    施涂封底漆
    1、封底漆：均匀地涂刷专用封底漆1-2遍，可用羊毛滚筒或喷枪。
    2、底漆完全干燥(23℃左右的环境下需要6小时左右)。

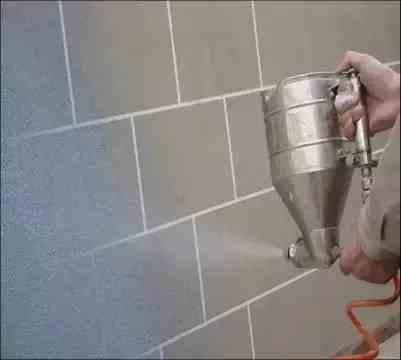

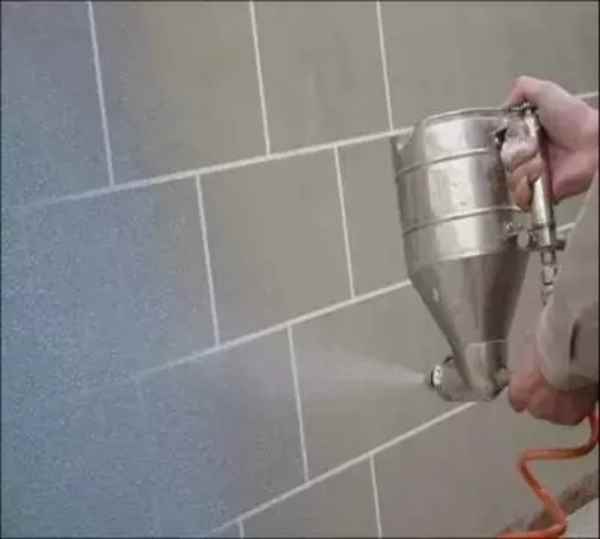

    喷涂多彩涂料

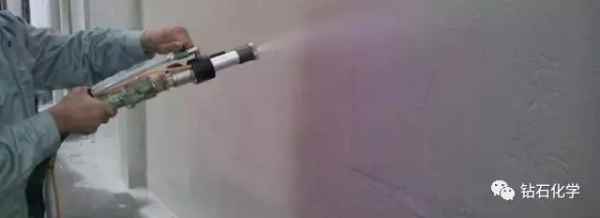

    1、用专用喷枪均匀喷涂水包水或水包砂1-2遍。(水包水口径一般在3.0左右，水包砂口径在3.5-4.0)
    2、23℃左右的环境下，每遍施工需间隔12小时。
    3、喷涂完干燥，干燥时间为24小时。

    罩面漆施工
    1、用喷漆枪均匀施涂罩面清漆1-2遍。
    2、23℃左右的环境下，每遍间隔4-6小时。

    涂料施工注意事项
    1、开桶后的尽量一次性用完。
    2、不可用力搅拌多彩涂料。
    3、不可思议加水稀释。

    全文

    0 0

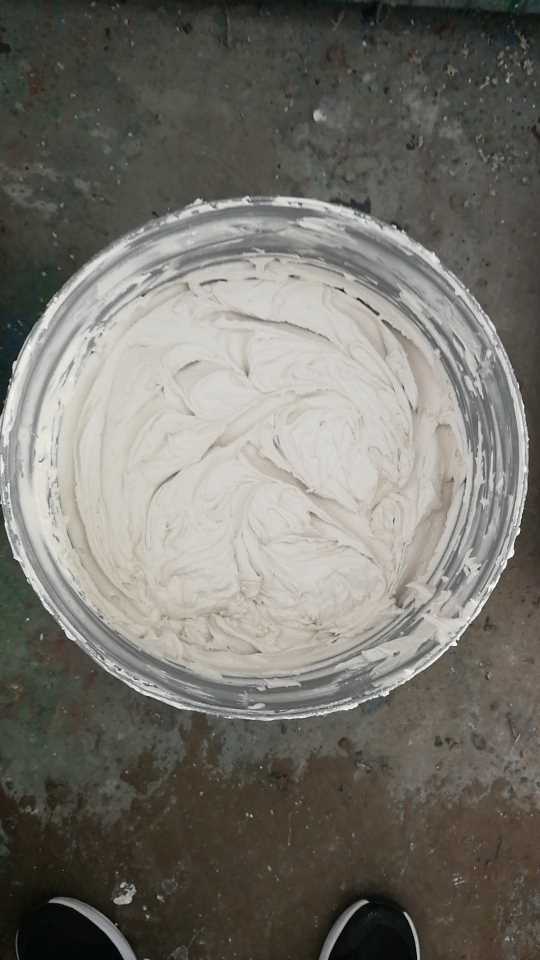

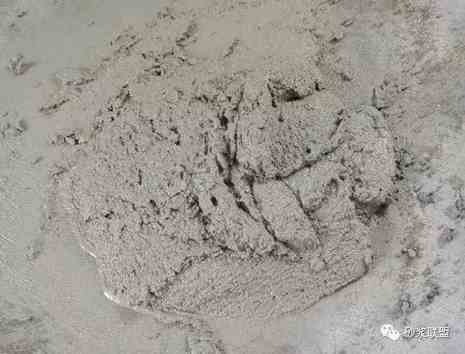

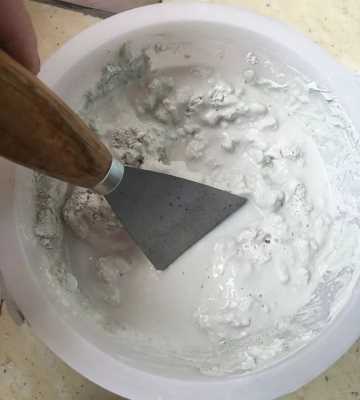

  • 腻子粉与腻子膏区别

    2019-09-09 19:47:54
    作为墙面精细找平材料的腻子，已经成为家装墙面涂装工程中一款不可缺少的产品。但在面对腻子粉或者是腻子膏时，大部分人基本上都是“大姑娘上花轿——头一回”，往往不知如何选择。
    那么市面上的腻子膏和腻子粉究竟有何区别，我们又应该如何去选择呢？
    腻子的作用
    腻子是用来墙面修补找平的一种基材，批刮腻子是为下一步装饰（刷油漆贴壁纸）打下良好的基础。

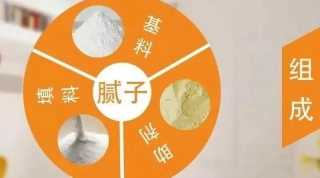

    腻子的组成
    腻子一般是由基料、填料、水和助剂等组成。
    / 基料 /
    基料，也称粘结剂，是腻子的最关键组分，主要起粘结等各种作用。腻子最常用的粘结剂是水泥和有机聚合物，有机聚合物又有乳液和乳胶粉之分。水泥是粘结性好、耐久和性价比合理的粘结剂，但拉伸强度和抗裂性较差。有机聚合物可对其改性和增韧，从而提高腻子性能。
    / 填料 /
    填料主要起填充作用，常用的有碳酸钙、滑石粉和石英砂等。
    / 助剂 /
    助剂有增稠剂、保水剂等。增稠剂和保水剂起保水、改善贮存和施工性能的作用，一般使用纤维素类。抗冻剂主要是改善腻子在低温下的贮存稳定性，滑爽剂和减水剂等一般用在高档腻子中，改善腻子的施工性能。有的还加入纤维，起抗裂作用。
    腻子的分类（按性能）
    建筑市场上销售的腻子品种按照性能主要分为耐水腻子、一般性通用腻子、掺胶腻子。
    / 耐水腻子 /
    耐水腻子是指可以达到JG/T298-2010《建筑室内用腻子》中“N”型标准的腻子。代表产品：生达腻子粉。
    / 一般性通用腻子 /
    一般性通用腻子即JG/T298-2010《建筑室内用腻子》中“Y”型标准的产品。这种一般性通用腻子耐水性差，后期容易掉粉起皮，在家装中应避免使用。
    / 掺胶腻子 /
    掺胶腻子一般分为胶水和矿石粉（如大白粉、滑石粉等）两个部分，由工人在工地现场拌制而成，属于淘汰落后做法，家装中应严厉杜绝使用。
    腻子的分类（按外观）
    腻子粉作为墙面精细找平的家装辅料，是近年来国家大力推广的新型环保墙面涂装材料。通常来说，一款合格的腻子粉在使用过程中无需额外添加胶水、水泥、石膏等其它。
    如果按腻子产品的外观来区分，建筑市场上销售的腻子品种又分为粉状、膏状、双组份三类。

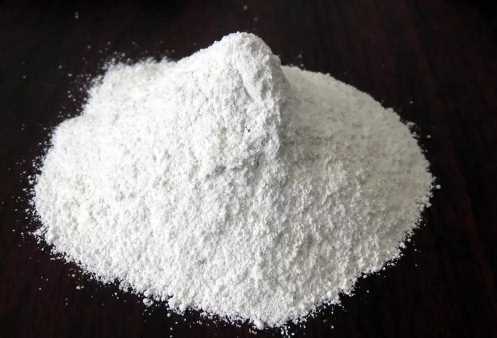

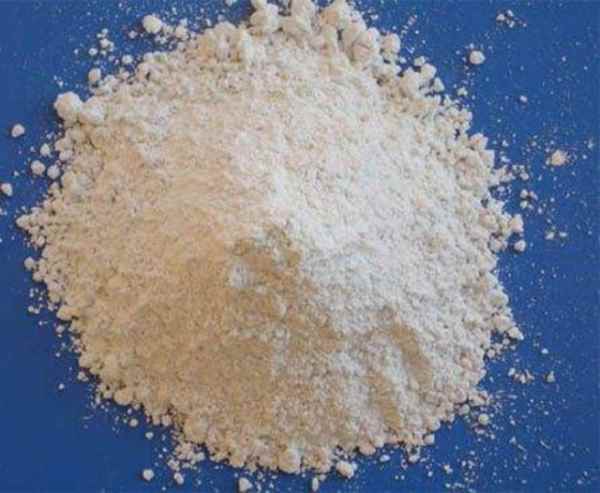

    / 粉状腻子 /
    由胶凝材料（水泥、灰钙）和填料及无机添加剂组成的白色粉状产品。
    / 膏状腻子 /
    由合成树脂乳液和填料组成的白色膏状产品。
    / 双组份腻子 /
    由胶液和白色粉料组成的双组份产品。
    如果按腻子产品的外观来区分，建筑市场上销售的腻子品种又分为粉状、膏状、双组份三类。
    腻子膏的优势
    作为一种膏状的成品腻子，腻子膏在出厂前已经进行了预混搅拌处理，其产品成份中的乳液和填料已经充分融合，对于缺乏水源的工地现场尤为合适。腻子膏在现场施工时，施工者只需打开包装，略加搅拌以后就可使用。相对腻子粉产品来说，现场搅拌的时间得以缩减，避免室内空气扬尘污染的同时，也能最大程度地减少后期墙面气泡包裹干粉的现象发生。所以说腻子膏的显性优势就是可以直接施工，操作简便，减少扬尘，无需水源。
    腻子膏的劣势
    由于腻子膏是合成树脂乳液和填料组成的膏状物体，与腻子粉相比，不便于长期储存。当前市场上流通的腻子膏产品，其产品说明书上标明的保质期，仅为腻子粉的一半时间，大多为六个月。而且很多腻子膏产品为了防止膏状物变质发臭，往往需要添加防腐剂。而市场上的大部分防腐剂基本上都会导致腻子膏产品甲醛含量增加，给家居健康带来隐患。另外由于腻子膏产品本身是添加了乳液的，必将导致产品的运输仓储成本增加。“羊毛出在羊身上”这个道理相信大家都明白，可想而知，最终这部分增加的费用自然还是会由广大的家装消费者来埋单，从而导致装修预算增加。
    腻子粉的优势
    腻子粉作为墙面精细找平的家装辅料，是近年来国家大力推广的新型环保墙面涂装材料。通常来说，一款合格的腻子粉在使用过程中无需额外添加胶水、水泥、石膏等其它物质，最大程度地保障了产品的环保性能。不含甲醛等任何有毒物质的腻子粉，加水即可施工，再加上其良好的和易性及批刮性，实属现代家装墙面涂装的首选产品。由于腻子粉是在现场施工时另行加水调配使用的干粉产品，故在运输物流成本上较腻子膏有明显优势。普遍采用防潮包装的腻子粉，在存储时间上较腻子膏有明显优势，市面上的腻子粉产品，其保质期基本上都是腻子膏产品的两倍时长，长达12个月。可见腻子粉的显性优势就是环保无毒，施工便捷，性价比高，保质期长。
    腻子粉的劣势
    腻子粉在使用时需要现场加水搅拌，故要求施工现场至少要保障通水通电。另外在搅拌过程中，相较于腻子膏成品来说，现场会有轻微程度的扬尘现象。另外，施工者很难严格遵照产品说明书上的厂家建议去控制加水量，往往是依据施工者的个人操作习惯去调配成腻子膏，随意性较强，对腻子工的手艺水平要求要高一些。同时，腻子粉在加水后的搅拌时长要比腻子膏多一些，如遇到需要赶工期的工程，的确也存在一些不负责任的施工者不按照工艺要求的时长进行搅拌，从而导致混合不匀的腻子浆料在上墙时批刮手感欠佳，腻子层后期固化后出现气孔、浆包粉等异常。
    通过上面系统的了解分析不难发现，家装中的腻子膏与腻子粉算是各有所长，我们不能片面的说哪个好，哪个差。腻子膏有着腻子粉没有的优势，腻子粉也有比腻子膏要好的地方。因此究竟该选择哪一种产品，主要还是看业主的需求。

    全文

    0 0

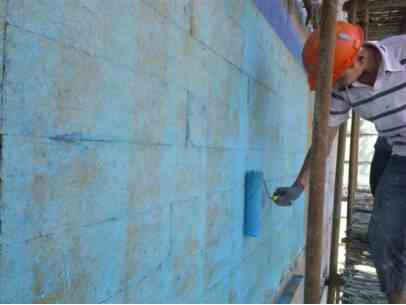

  • 外墙抗碱封闭底漆

    2019-09-06 17:01:44
    抗碱封闭底漆在外墙涂装系统中的重要性

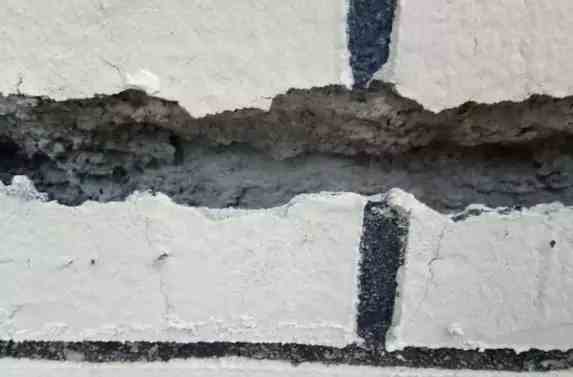

    如今外墙涂装大多采用外墙涂料进行装饰，有的墙面出现诸如脱皮、起泡、爆裂、变色等问题，降低了外墙的美观度。而其原因，除了涂料本身质量问题之外，部分是由于对底漆的了解不充分或使用不当造成。

    由于基层粉化、腻子脱粉、涂层间粘结力不够、对基材封闭不好而造成的脱皮、起泡、爆裂等问题；泛碱变色则是因为对底层的抗碱处理不当引起；因不刷底漆而造成透底发花；因底层吸水率过大或底漆涂刷不均匀造成面漆成膜不好而发花等工程上的这样那样的问题都与底漆离不开。了解封闭底漆，选择好底漆避免这些隐患的产生。

    涂刷抗碱封闭底漆的作用
    建筑外墙无论是水泥抹灰还是保温抗裂砂浆基面，里面主要是水泥成分，而很多水泥中碱的成分比较高，如果底漆涂刷不到位，甚至底漆质量不好，都会造成严重的返碱现象，碱分会快速地腐蚀外墙涂料涂膜，造成褪色、分化及开裂等质量问题。

    抗碱封闭底漆最大的特点就是对混凝土有超强的附着力，能够与混凝土形成一个很好的封闭区间，它主要就是用来做混凝土的基材防护材料。防止水的渗透，抗碱隔离作用，对基层的碱分能有效隔离，防止碱分的渗出破坏涂层。对疏松粉化的基底进行补强作用，加固基底。

    涂刷抗碱封闭底漆的重要性

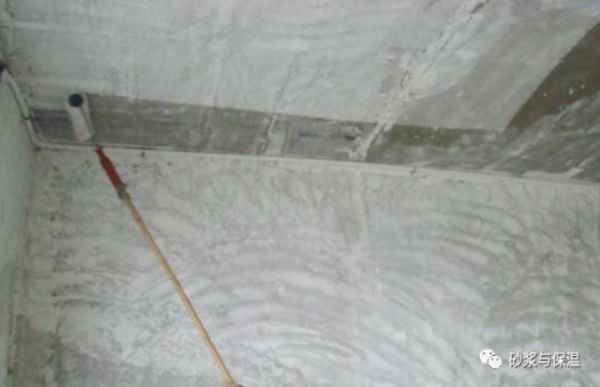

    1、封闭作用：墙面一般使用水泥，而水泥通常会返碱，会在表面形成一层碱霜，出现成片成片的白色或结晶体或粉末状等，造成花墙。出现泛碱的根本原因，大都是底漆质量不过关或者是未使用底漆或者是腻子墙面碱性太强。其他如发生的变黄或颜色改变也大多与此有关。封闭底漆可以起到封闭作用，缓解这种情况。
    2、保证吸水率一致：基底的含水率是必须高度注意的问题，尤其要注意同一墙面可能是不同材质，不同吸水率的基底材料，会导致外墙涂料最终饰面出现水印或色差，安全可靠的预防方法是在施工前预先满涂专业厂家生产的抗碱封闭底漆，使基底吸水率均匀一致。另外基底吸水率不一致，会导致涂层干燥时间不一致，吸收不均匀，也会导致出现色差。

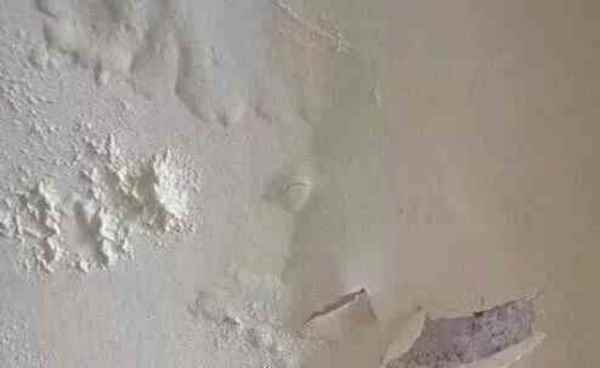

    3、墙面牢固性：质量不过关的腻子层时间不久会粉化，如果没有底漆的保护，面层也会随之出现粉化甚至脱落。底漆能够封固基底，使腻子层更加牢固，从而延长延长面层的寿命，提高施工质量。

    如何选择抗碱封闭底漆
    底漆就有透明底漆、黑色底漆之分，那么，透明底漆和黑色底漆该如何选择，这两个颜色不同的底漆都有哪些区别呢？

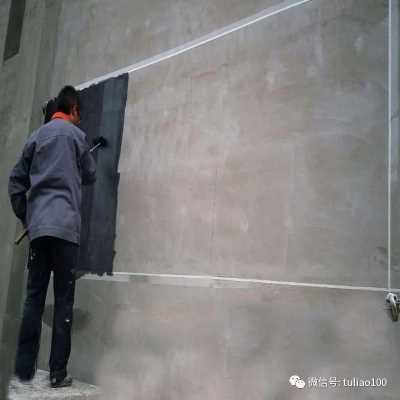

    透明底漆和黑色底漆主要的不同在于墙面的分格，如果墙面分大格或者不分格的话，应该使用透明底漆，分大格的话后面还需用黑漆描线，而如果墙面是分小格的话则应该使用黑色底漆。

    作为用户要清楚了解，透明底漆的综合性能要好于有色底漆，简单的了解，有色底漆是在透明底漆的基础上添加了各种颜色的色浆，色浆本身只是起到改变颜色的作用，一定量的色浆计入底漆中，会降低产品本身的性能，因此，在项目选材时，尽可能规定施工单位要选用透明封闭底漆。

    外墙封闭底漆的施工指导
    1、在外墙底漆施工前，需要对外墙面进行一定的养护，要把墙面尽量整平，没有太明显的坑与凸起，更没有裂缝之类的硬伤，把这些整的差不多之后，再来开工。
    2、在外墙面上刷上底漆，底漆所具有的作用是相当重要的，它有很强的粘结能力，把墙面的碱性封闭掉，使外墙底漆施工时可以粘结的十分牢靠；还可以使灰层、腻子底融为一体，这大大提高了外墙的防水性能；而且还可以比较节省涂料，使涂料涂刷时比较均匀，最后的效果也会很不错。
    3、在这些做完之后才进行面漆的涂刷，不过在这之前要检查一下底漆有没有漏涂，上面有没有被污染，在完成这些后才来进行第一道面漆的施工，面漆的涂刷也要做到均匀，方向一致。

    封闭底漆就好比房子的地基，在外墙涂料涂装系统中扮演着至关重要的角色，所以在选材和施工上面，用户要多加注意。

    全文

    0 0

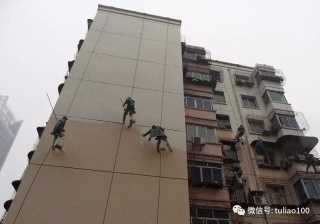

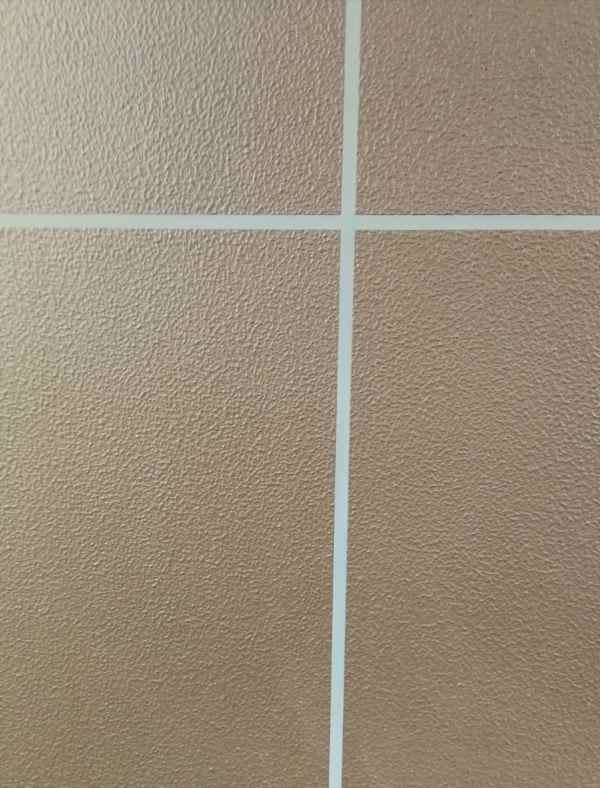

  • 外墙弹性涂料施工工艺

    2019-09-05 15:33:11
    腻子打磨后应及时涂刷底漆，以免造成再次污染。时间过长会影响腻子强度及覆着力。腻子批刮时如发现局部底材不符合要求，应按前工序处理至符合要求后方可批刮。腻子批刮完毕后注意：外墙腻子应选择耐水性好，致密，建议采用有一定抗裂性能的腻子

    底漆涂刷
    一般墙体只需均匀刷一遍即可，按涂布率要求施工，不宜涂刷面积过大。底漆干透后可进行下一道工序（根据天气情况，如：25℃、天气晴朗约6小时以后），用细砂纸进行轻轻打磨，清除细微颗粒灰尘再进行面漆涂刷。

    滚涂具体操作步骤
    蘸料
    滚涂上料前应先用水将滚筒湿润，甩干并压去多余的水份再蘸取涂料，蘸料时只须将滚筒刷的一半浸入料中，然后在匀料板上来回滚动几下，使涂料充分且均匀附着于滚筒，以滚筒含着的涂料不滴落程度为佳。滚筒一次蘸料以一次需要涂布面积为宜。
    工艺 展料
    用喷石漆的枪，调花点大的就是大花，调小就是小花，半干时用橡皮滚简滚平， 或磨平 ，吹干净再上面漆。要什么色彩就调什么色，
    目的在于将滚筒上的涂料先行在工作面上展开。从左边开始，沿水平方向上将滚筒上的料，呈“W”状或“Z”状先滚刷在基层上，也可沿竖直方向上将料呈“三”状展开。展料面积根据蘸料多少和可以涂刷的面积而定,如间隔宽度太大，可能会造成滚涂不均、漏涂或滚花。如间隔太小,会重复涂刷造成材料浪费.
    收料
    将涂料滚匀,不允许有堆积现象,比较粗糙的表面可以按井字形两个方向滚涂,以免遗漏不允。应遵守先上后下，先左后右，先边角后大面的原则。

    技术要求
    如气温过高，气候干燥不易施工，建议按要求小于10%稀释施工。（如稀释过量会造成底漆的耐候性、抗碱等性能）
    底漆涂刷一般采用普通长毛滚筒涂刷，局部采用漆刷施工。
    底漆涂刷是要注意不可漏涂，从而导致面漆色差、光泽不均等。
    底漆涂刷完后应达到干燥时间才可涂刷面漆。（气温大于25℃时 天气晴朗时应大于6小时）
    如施工底漆前一天，请确认底材湿度。（按国家标准湿度小于10%）
    底漆涂装时如果发现不符合要求的墙面请按上道工序修补后重涂底漆。

    底漆没有遮盖能力，以全部涂刷到为准。

    面漆涂刷
    外墙乳胶漆是一种由特殊纯丙烯酸乳液构成的外墙弹性乳胶涂料。因其具有拉伸性，使之涂刷后能够覆盖已有的毛细裂纹和防止毛细裂纹发展，有效地阻止水分向墙体内部渗透。具有优异的防霉、防藻、耐紫外线性能和长久耐用，同时具有极好的呼吸功能。

    涂刷第一遍（平涂）
    第一遍面漆涂装时建议不稀释，搅拌均匀后采用普通长毛滚筒施工，局部可用毛刷进行修补，滚筒施工时与底漆相同采用井字型涂刷，已确保面漆涂刷均匀。分色线、外墙瓷砖、窗框在涂装前应先用胶带封边，而后进行涂装，涂装时若使用毛刷应注意先边角后大面涂刷不能有漏涂现象。
    面漆涂装时应注意在分隔线内墙面应一次涂装完毕，以免造成接搓痕迹。面漆涂装时发现有局部不符合要求的，应按前道工序要求进行修补，直至符合要求后方可涂装面漆。

    滚涂具体操作步骤
    同上（底漆）

    技术要求
    涂刷面漆前应检测底漆是否受到污染。墙面瑕疵是否修补完毕。
    尽量背光施工。（因夏季施工气温较高，涂料在朝阳施工中水分蒸发较快 交接处容易形成明显的印痕进而影响外墙美观

    施工面漆前要确认底漆已达到重涂时间。
    注意：雨天严禁施工，施工前一天下雨，第二天施工墙面必须干燥。当天预报下雨，应避免施工，以防涂料未干冲落。施工时要密切关注每天天气情况。

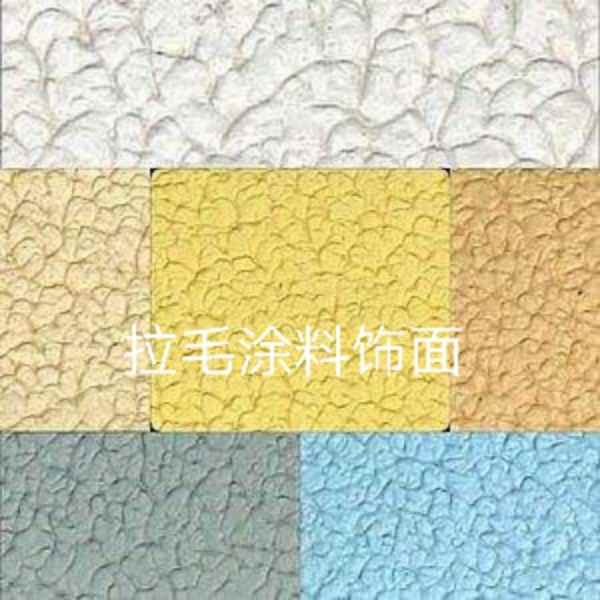

    B)第二遍面漆涂刷：（小拉毛）
    第二遍面漆的施工应采用拉毛滚筒（建议采用 克里斯汀 8720、8780 小花拉花滚筒）对于拉毛的涂层施涂,原则上应采用滚筒以“勤蘸勤理”法滚涂。
    滚涂具体操作步骤
    蘸料 滚涂上料前应先用水将滚筒湿润，甩干并压去多余的水份再蘸取涂料，蘸料时只须将滚筒刷的一半浸入料中，然后在匀料板上来回滚动几下，使涂料充分且均匀附着于滚筒，以滚筒含着的涂料不滴落程度为佳。滚筒一次蘸料以一次需要涂布面积为宜。
    展料 从左到右，从上到下并排无间隙上料，宽度不超过80公分，然后横向整理，再竖向理匀
    收料 从左到右，从下到上轻轻滚涂，均匀收料，消除表面气泡。

    技术要求
    滚筒选择一致，在阴阳角或线条上应用漆刷敲击点刷（或采用拉毛阴角滚筒）。
    上料要充足饱满，勤蘸勤刷。
    上下分隔间隔过大，应上下同时施工，采用湿搭接。
    施工前检查第一道面漆的涂刷质量，有问题一定要修补好
    注意：雨天严禁施工，施工前一天下雨，第二天施工墙面必须干燥。
    当天预报下雨，应避免施工，以防涂料未干冲落。施工时要密切关注每天天气情况。
    涂料施工注意事项：
    产品必须保存在阴凉、通风的地方，避免阳光直接照射。保持在0℃以 上，严防霜冻。包装容器须保持密闭。
    施工温度（墙体）>5℃。
    l脚手架离墙面最少35—40MM（过近的需要拆除）。
    涂料开桶后须充分搅拌均匀后方可施工。
    涂装过程中若须中断施工，必须涂至转角，窗台，分隔线，下水管等天然分界线，以免出现辊痕及接头。
    在施工前及施工的全过程中如实的记录天气情况,做好施工纪录。
    忌高温高湿,低温高湿的工序施工。
    涂层施涂宜严格按照”勤蘸勤理”的要求施涂均匀;高温天气施工更应严格控制一次作业面不得过大,以防止接搓。
    不同批号的涂料应分别堆放管理，同一颜色的不同批号不能施工在同一墙面。

    全文

    0 0

  • 自贸区解析

    2019-08-29 15:26:14
    什么是自贸区？
    自由贸易区(Free Trade Area)，是指签订自由贸易协定的成员国相互彻底取消商品贸易中的关税和数量限制，使商品在各成员国之间可以自由流动。但是，各成员国仍保持自己对来自非成员国进口商品的限制政策。
    自贸区成立之前
    外商想要搞生产，海关盯着。
    不仅要办手续跑审批，还有各种不让干，很麻烦。
    所以外商基本不搞生产加工。
    自贸区成立之后
    他们干的生意可能带动很多产业，比如国际贸易、生产加工。即可以带动就业，又可以带动产业。
    自贸区是件互利互惠的好事，是市场经济高速发展的表现。国内国外双方共赢。
    自贸区：对于吃瓜群众可能带来的好处？
    1、进口商品的价格降低
    2、不出国门，享受外国医疗保健服务
    3、投资理财国际化
    4、打工赚外汇
    5、出国旅游选择多
    目前，中国自贸区有哪些？
    2013年8月22日设立于上海，全称为中国（上海）自由贸易试验区。
    2014年12月12日，党中央、国务院决定设立中国（广东）自由贸易试验区、中国（天津）自由贸易试验区、中国（福建）自由贸易试验区3个自贸区。
    2016年8月31日，党中央、国务院决定设立中国（辽宁）自由贸易试验区、中国（浙江）自由贸易试验区、中国（河南）自由贸易试验区、中国（湖北）自由贸易试验区、中国（重庆）自由贸易试验区、中国（四川）自由贸易试验区、中国（陕西）自由贸易试验区7个自贸区。
    2018年4月13日，习近平在庆祝海南建省办经济特区30周年大会上郑重宣布，党中央决定支持海南全岛建设中国（海南）自由贸易试验区。
    2019年8月2日，国务院决定设立中国（山东）自由贸易试验区、中国（江苏）自由贸易试验区总体方案、中国（广西）自由贸易试验区、中国（河北）自由贸易试验区、中国（云南）自由贸易试验区、中国（黑龙江）自由贸易试验区6个自贸区。

    自贸区和保税区的主要区别是什么？
    一、监管力度不同。
    保税区在海关的特殊监管范围内，货物入区前须在海关登记，保税区货物进出境内、境外或区内流动有不同的税收限制；
    而自由贸易区是在海关辖区以外的、无贸易限制的关税豁免地区。

    二、储存时间限制不同。
    保税区的货物存储有时间限定，一般为2～5年；
    而在自由贸易区内，货物存储期限不受限制。

    三、货物管理方式不同。
    由于保税区内的货物是“暂不征税”，对货物采用账册管理方式；
    而在自由贸易区，多数自由贸易区采取门岗管理方式，运作手续更为简化，交易成本更低。

    四、功能作用不同。
    目前许多保税区的功能相对单一，主要是起中转存放的作用；
    而自由贸易区一般是物流集散中心，大进大出，加工贸易比较发达，对周边地区具有强大的辐射作用，能带动区域经济的发展。

    全文

    0 0

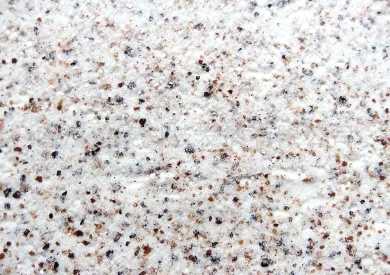

  • 真石漆施工通病防治

    2019-08-28 12:16:17

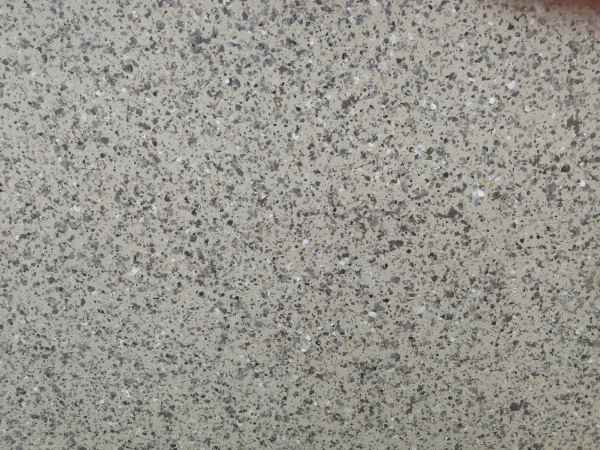

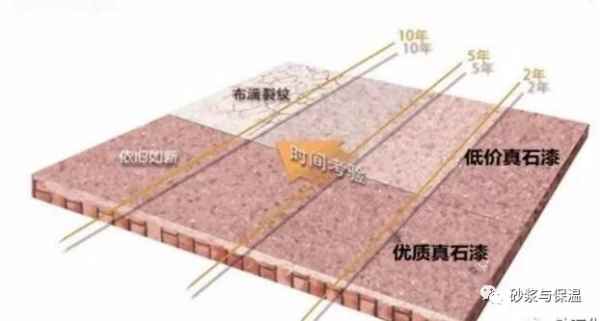

    真石漆的出现，逐渐代替外墙瓷砖，被众多建筑外墙工程使用。由于真石漆生产本身及施工技术等方面的影响，造成真石漆容易出现漆膜质量、装饰效果，材料浪费等问题，这势必会影响到真石漆整个装饰美观度及使用寿命。那引起这些方面的原因是哪些呢?引起真石漆漆病的原因有很多种，一般是由于原材料的选择或施工不当引起，或是因为外界环境诱发。通过对真石漆漆病的分析，例举以下几种真石漆最常见的漆病及解决办法。
    1遇水发白
    真石漆涂层遇水发白的主要表现：涂层虽然经过充分干燥，但遇水仍会发白、且涂层变得疏松，经太阳光晒干后，涂层依然不能恢复原来色泽的现象。真石漆遇水发白主要有以下原因:
    真石漆在生产的过程中，加入了不适当的乳液。由于有些乳液生产厂家为了增加乳液的稳定性，所用的表面活性剂超量，这些表面活性剂的存在会大大降低乳液本身的耐水性。
    真石漆生产厂家为了节约成本，只添加少量的乳液，从而使真石漆干燥后漆膜疏松，不够致密，漆膜的吸水率较大，并且粘结强度也较低，一旦遇到长时间的阴雨天气，雨水会逐渐渗透到漆膜里，导致真石漆漆膜发白。
    为了解决涂层遇水发白问题，采用真石漆专用苯丙乳液或纯丙乳液，或是适量加入硅溶胶或硅助剂。可提高漆膜的抗泛白性能、硬度、附着力等；另外，通过选择合适的助剂，如专用217膨润土等，并采用具有较强抗碱能力的封闭底漆。
    2漆膜过软
    真石漆喷涂施工后，在良好的天气环境条件下，三天后涂层仍能用指甲抠动的现象，称之为涂层太软。乳液选择不当或者乳液含量不足，造成漆膜成膜时涂层不够紧密，是导致真石漆涂层发软的主要原因。
    解决方法是，选择配制真石漆的专用乳液，其最低的成膜温度不应低于20℃。如果最低成膜温度较高，可能会造成在气温较低时不易成膜，这可以通过适当添加成膜助剂的方法来解决。适量的成膜助剂在涂层干燥后可基本挥发完，一般不会影响涂层的性能。
    3喷涂时掉砂

    喷涂时掉砂太多，是指真石漆采用喷涂施工时，在正常的喷涂压力、间距的环境下，涂料容易掉砂的现象。有些真石漆在喷涂时掉砂较多，造成巨大的浪费。其原因除了施工方法的因素外，原料和配方也可能造成这类现象

    天然彩砂制备的真石漆，其掉砂程度大大减轻。在制备真石漆时，彩砂的级配也很重要。级配恰当的真石漆不仅喷涂时掉砂现象较少，而且涂层较紧密。此外，涂料的粘度对喷涂时的掉砂现象也有一定影响。涂料太稠时，漆不易喷出，施工有困难；当涂料太稀时，则彩砂上墙时的初始粘度太低，容易造成砂子掉落。因此，在施工无困难的情况下，应尽可能提高涂料的粘度，有助于掉砂问题的解决。但增稠使用过多会造成耐水变差，故可采用217膨润土。
    4产生色差
    真石漆呈现出色差真石漆的原因可能与以下因素有关：
    1)每项施工材料用量没有一次备足，不同批材料的颜色有偏差，造成色差；
    2)施工作业人员的技术水平高低不一，造成喷涂厚度不均、局部偏薄，形成色差；
    3)受天气影响，墙面淋雨后，由于赶工期，局部部位未能在干燥的作业环境下施工，造成色差；
    4)调色不均，造成色差；
    5)涂料储存时分层或表层出现浮色，喷涂前没有充分搅拌均匀。

    基于引发色差的原因，预防真石漆色差可采取如下对策：
    1)同一墙面、同一颜色的真石漆，应用同批号、同一厂家的涂料施工，数量一次性采购足。当同一颜色的批号不同时，应预先混匀，以保证墙面不产生色差。施工时由上而下，以墙面分格缝、阴阳角或水落管为分界线分段施工；
    2)提高施工人员的操作水平，确保喷涂均匀，膜厚一致；
    3)施工期间出现雨水天气、墙面淋雨时，需等到墙体完全干燥后，方可继续施工；
    4)均匀调色；
    5)喷涂前，需要将涂料搅拌均匀。

    全文

    0 0

  • 涂料基础知识

    2019-08-27 20:51:19
    涂料施工是个技术活，施工中常见问题很多，咱们今天就盘点一下，并整理出相关的解决方案。

    外墙涂料是否可用于内墙？
    外墙涂料的性能要求比内墙的要高，外墙涂料可以用于内墙。因为外墙涂料价格高于内墙涂料，故一般消费者不采用。但有时对内墙涂料要求较苛刻或有特殊要求时，可用外墙涂料，如浴室、卫生间、厨房等使之更加富丽堂皇。

    内墙涂料为什么不能用于外墙？
    水性内墙涂料是由水、乳液、颜填料、助剂组成，内墙涂料与外墙涂料不同是因为它们耐环境性不一样。一般来讲户外的涂料需要对风霜雨雪日照等有一定的抗性（抗水、抗碱、抗紫外线、抗冻性、抗褪色性、抗污染性等），因而在配方中所选原料的要求要高于内墙涂料。一般的内墙涂料所经历的环境比外墙缓和，故一般内墙涂料不能用于外墙。

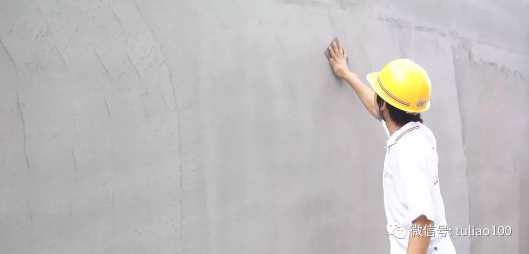

    为什么涂刷之前对墙面湿度和墙面养护期有要求？
    墙面湿，一方面是刚施工完的水泥或沙浆中的水分还未完全褪去，另一方面是环境过湿或下雨造成湿度过大。过湿的墙面会影响涂料表面的附着力，会造成涂料表面起泡，龟裂，褪色并促进霉菌滋生。并且在水分蒸发干燥过程中会使墙体盐分碱分渗出而堆积在表面，对涂料表面有损伤作用和使颜色褪色。因此对施工前墙体湿度限制在6%以下。
    在水泥墙面成型和抹完灰浆后应有至少28天的养护期，使水泥固化完全，尺寸稳定和使墙碱渗出并清洗掉再进行涂刷。
    为什么要进行表面处理，有哪些表面处理的方法？
    不论采用的涂料多么优质，如果事前没有足够及适当的表面处理，所得的涂料表面在性能和效益上都不会十全十美。表面处理因底材不同而异，但目的是一样的，即给予干燥及稳定的底材。
    表面处理的方法：高压水冲洗，打磨，控制温度，要求底材的保养期，脱落，酸洗，溶剂脱脂，锯削，喷砂，修补等。
    粘度很高的水性内墙涂料可否直接喷涂？
    粘度很高的水性内墙涂料，不稀释或少量稀释，可直接用无气喷涂，而且效果较好。如果用有气喷涂，则水性内墙涂料必须稀释到相应的粘度，因为不同的喷枪，不同的气压，所须的水性内墙涂料的粘度不同。水性内墙涂料要求喷枪出漆量和雾幅大，喷幅要大。
    怎样选择涂刷工具？使用新排笔和新硬毛刷时应注意那些问题？
    根据涂刷物面的大小，性质和油漆材料，选用不同的硬毛刷和排笔。涂刷底漆和调和漆应选用扁形的硬毛刷；涂刷清漆应选用刷毛较薄，弹性较好的扁形刷；鬃毛刷弹性与强度比排笔大，适于涂刷粘度较大的油漆。
    使用新硬毛刷时，在涂刷油漆之前，应将硬毛刷放在1号砂纸上，来回砂磨刷毛的头部，使毛磨顺磨齐后再蘸取少量油漆在旧物面上，来回涂刷数次，使其浮毛碎毛脱落，以保证刷时刷毛不轻易脱落。
    使用新排笔时，为减少掉毛，应在使用前，先用手指来回拨动，使未粘牢的羊毛掉出，然后用热水浸透浸湿，将笔头捋平，并用纸包住，让它自干。

    为什么水性内墙涂料涂刷时最好涂刷两遍以上？
    水性内墙涂料涂刷两遍主要是为了达到其应有的遮盖力和涂料表面性能。因为涂料的遮盖力和涂料表面性能与涂料表面厚度有一定关系，所以为了达到最佳的装饰和保护效果，水性内墙涂料最好涂刷两遍。前提是依照说明书要求的底材处理和稀释率进行施工。
    水性内墙涂料刷完一遍后多长时间可重涂第二遍？
    水性内墙涂料刷两遍的间隔时间，应视具体施工条件而定。主要是第一遍全干了以后再涂第二遍。有的涂料表干较慢会延长重涂时间。
    涂厚厚一层是否能达到涂薄薄两层一样的效果？
    水性内墙涂料一般要求涂两遍（在正常的稀释下），太厚涂层会造成涂料表面龟裂，且外观流平都不会好。虽然配方设计时考虑较厚涂料表面的状况，但不等于水性内墙涂料可以过度稀释时多遍涂刷，因为水性内墙涂料的过度稀释会造成涂料表面粉化。
    批完腻子后多长时间才能刷涂料？
    适于建筑墙体的腻子比较多，主要有水性腻子和硝基腻子，如果是水性腻子，应在24小时以后涂刷，如果是硝基腻子应在5小时后涂刷，具体依据主要是待腻子干了以后再刷涂料，否则涂料表面易鼓泡，起皮。
    对石膏板、石棉水泥板等基材应如何进行处理？
    石膏板、石棉水泥板涂刷前应是充分干燥的表面，由于它们有一定的碱性，建议在其上第一层用封闭底漆后涂面漆。

    旧墙面涂刷水性内墙涂料时不刷底漆有无影响，墙面该怎样处理？

    旧墙面如果比较坚固，墙碱又不严重，可以扫干净墙面后直接刷面漆。

    如果涂料表面松动，铲后表面不平，需重新批腻子，并用底漆保证面漆质量。

    怎么样，这些问题及解决方案总结，对您是否有帮助，掌握好这些涂料施工技巧，让墙面干净美观还不开裂！

    全文

    0 0

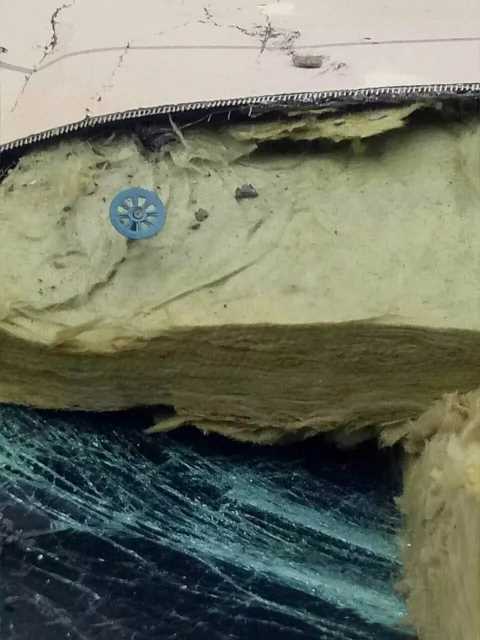

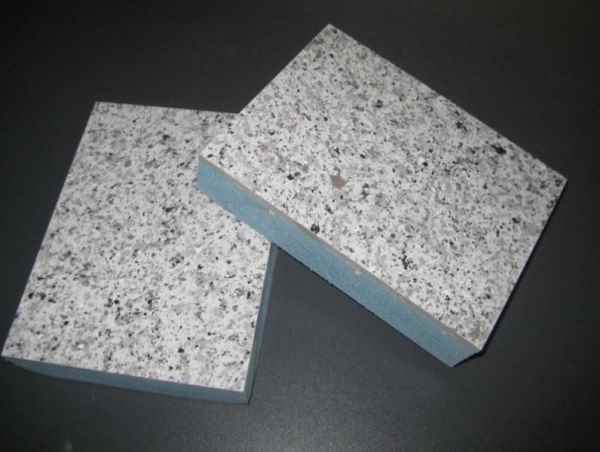

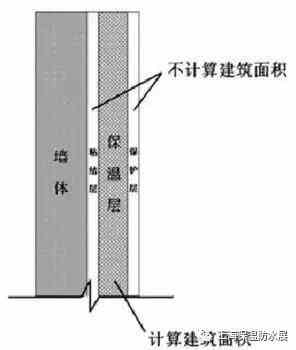

  • 洛阳对外墙老旧小区外墙保温进行改造

    2019-08-26 19:45:37

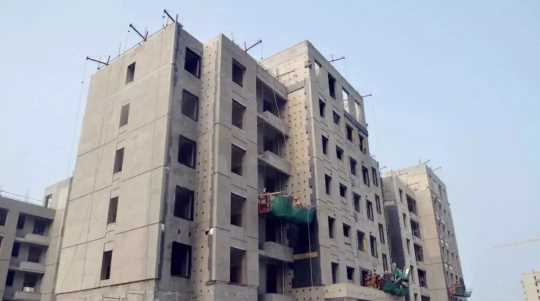

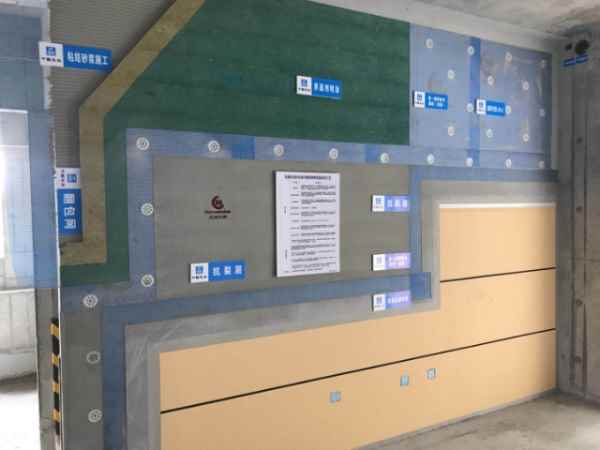

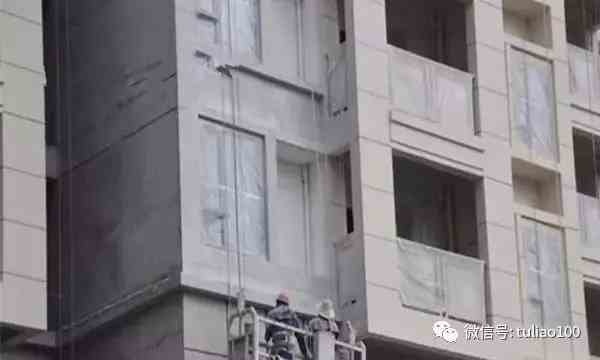

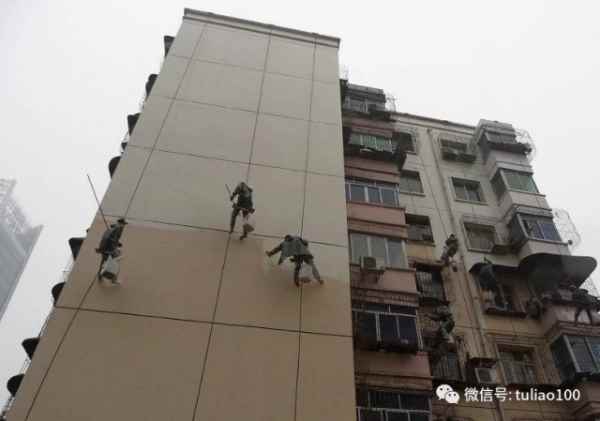

    8月15日，洛阳市涧西区洛耐社区正在为老旧住宅楼进行外墙外保温改造施工。
    该社区相关相关负责人介绍，社区内不少住宅楼房龄都已超过30多年，加装外墙保温板后，冬季可以减少室内热量损失，夏季也可以减少热量进入屋内，达到节能减排效果。
    “和洛耐社区一样，当前我市各县（市）区正在有序推进既有建筑节能改造工作。”洛阳市住建局科教科相关负责人介绍，作为中央财政支持北方地区冬季清洁取暖试点城市的一项重要内容，洛阳市将对老旧住宅的外墙、公共区域门窗等进行适当能效提升，整体增强保温性能，有效降低建筑能耗。
    2018年，洛阳市成功入选第二批中央财政支持北方地区冬季清洁取暖试点城市。据国家政策，洛阳市将在3年试点期内，每年获得中央财政奖补资金3亿元，专项用于该市开展冬季清洁取暖工作。既有建筑节能改造，就是冬季清洁取暖的重要内容之一。

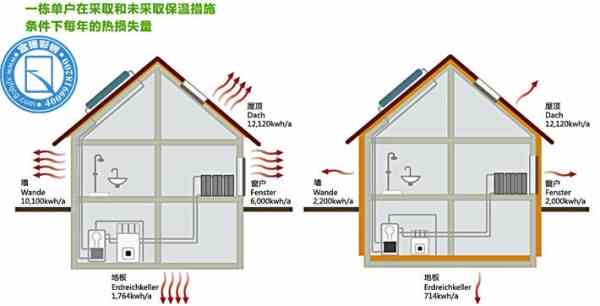

    洛阳市住建局科教科相关负责人表示，根据本市常年建筑耗热量分析统计，目前住宅建筑耗热量主要集中在外墙、屋面和外门窗等围护结构部位。我市此次优先针对外墙、公共区域外窗等部位制定节能改造方案。同时，节能改造方案的制定坚持“一楼一策、因地制宜”，根据建筑现状，重点考虑其他围护结构薄弱部位的处理，并兼顾经济性、可实施性和项目整体效果。
    目前，各县（市）区正在根据实际情况，通过采取在建筑外墙及阳台等围护结构增加保温层、公共走道窗户更换为中空保温窗户、部分单元门更换为保温门等措施，积极有序推进既有建筑节能改造工作。
    “与普通非节能建筑相比，由于节能技术和节能产品的采用，改造后建筑的能量消耗要低得多。”该市冬季清洁取暖技术支撑单位中国建筑科学研究院负责人表示，按照同类型城市改造经验，既有建筑进行节能改造后能效水平至少可提升30%以上，降低建筑传热系数，减少室内热量损失，降低住户对采暖和制冷的需求，提升居住舒适度，为绿色发展作出积极贡献。

    全文

    0 0

  • 水性涂料夏季施工要点

    2019-08-23 21:14:59
    夏季是一年中平均气温最高、降雨较多的季节，由于水性漆固有的特性，高温环境给水性漆涂装施工带来一定的障碍，在涂装的过程中容易出现一系列的漆膜缺陷，如针眼、橘皮、起痱子、开裂、缩边、流挂、粘连等现象的发生。针对以上水性漆在高温季节容易出现的问题，为保证涂装效果，一起来看看夏季水性漆是如何进行施工的。

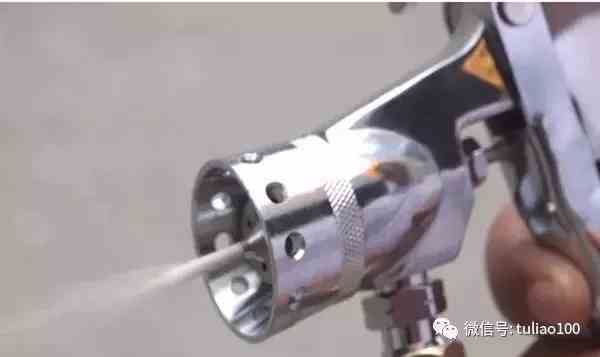

    1、喷涂时，下一道应压住上一道的1/3或1/4，以免出现漏。喷涂快干涂料时，应按顺序一次喷完，补充喷雾效果不理想。
    2、喷嘴和物体表面之间的距离通常为30-40cm。太近很容易流挂；太远漆雾不均匀，容易发生麻点，喷嘴远离物体表面，雾气在途中散落就会造成浪费。应根据涂料类型，粘度和压力调整距离的具体尺寸。慢干涂料喷涂距离可以稍微远一些，快干涂料喷涂，距离可以更近点；当粘度较厚时，可以近点，当粘度较薄时，距离可以远点；当气压大时，距离可以远点，压力小则可以近点；所谓近一点远一点指的是10毫米到50毫米之间的小调整。如果超过该范围，则难以获得所需的漆膜。
    3、喷枪可以上下左右移动。最好以10-12m/min的速度均匀运行，喷头应直向物体表面，尽量减少斜向喷洒。当喷涂到物体表面的两端时，把住喷枪扳机的手应迅速松一下，以减少漆雾，因为物体表面的两端通常必须接受两次以上的喷涂，这是最有可能引起流挂的地方。
    4、喷涂顺序为：先难后易，先内后外。先是高，然后是低，先是小面积，然后是大面积。这样就不会使后喷漆雾飞溅到已喷好的漆膜上，破坏喷漆膜。
    5、在室外开放区域喷漆时，注意风向（风大时不宜工作），操作者应站在顺风方向，防止漆雾吹到已好的漆膜上，造成难看的粒状表面。

    水性漆施工是一项十分精确细致的活，需要有适宜的环境条件。夏季气温特别高热，天气变化比较大，雷雨大风天气多，光线特别强，这些气候特点对于气温、湿度、光线、通风这些方面的影响也是很大的，且距离水性漆理想的施工环境要求距离还是有点大的，因而对施工造成影响。

    全文

    0 0

  • 涂料类别大全

    2019-08-20 12:11:57

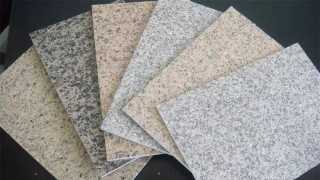

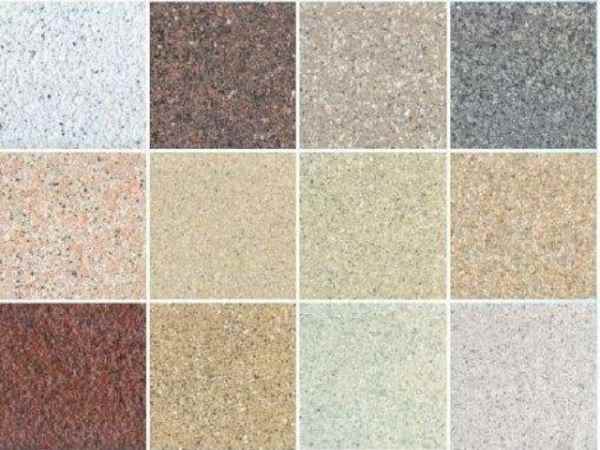

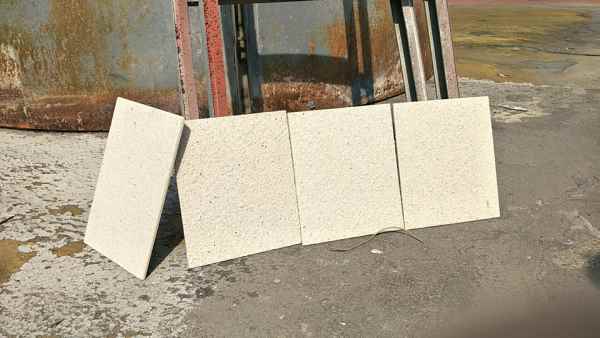

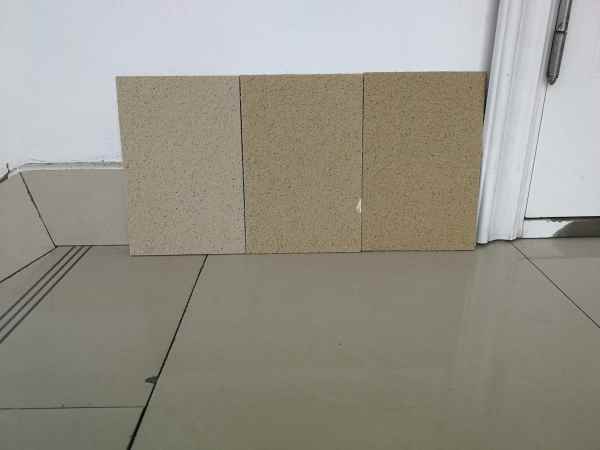

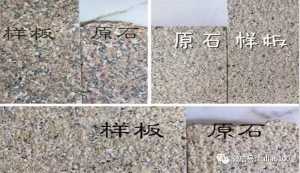

    从某种意义上来说对于工程商人、房产商、设计师、市政工程师为了施工需求对真石漆大量的需求，最急切想了解的事真石漆的有哪些类型以及各自特点才能按照施工要求分门别类。对于真石漆价格问题还是其次。那么涂料老工为大家详解真石漆的分类以及各自特点。

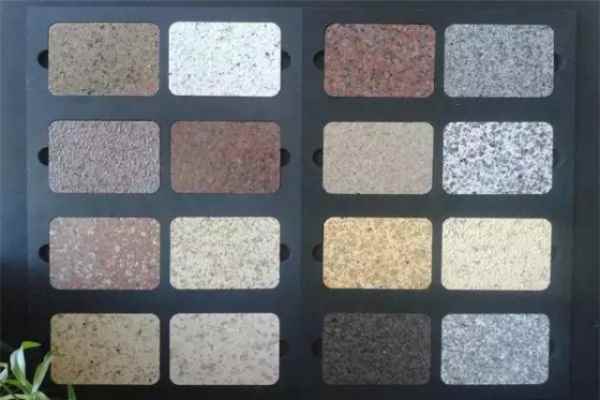

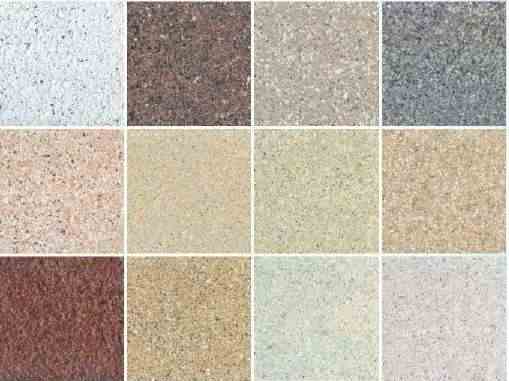

    真石漆主要分四大类分别是：

    1.单色真石漆

    2.多彩真石漆

    3.柔性真石漆

    4.岩片真石漆

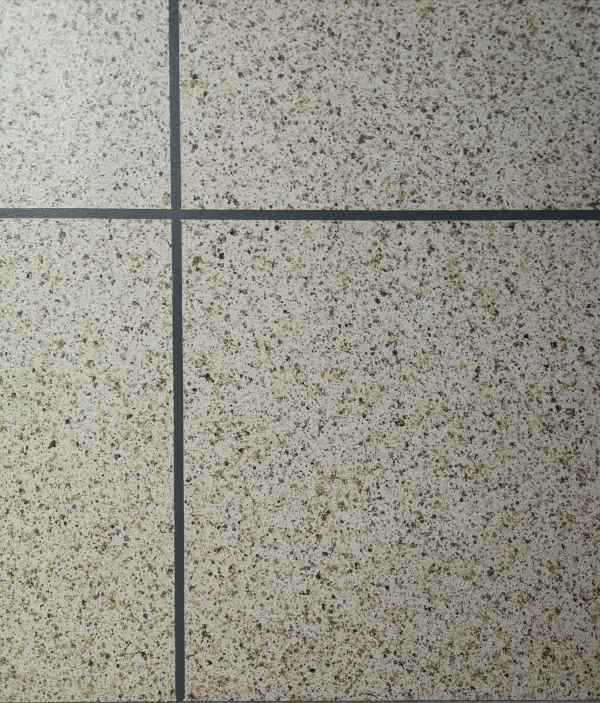

    单色真石漆

    ① 强耐候性耐黄变，抗紫外线，耐老化。

    ② 强附着力不易剥落，涂层坚硬。

    ③ 色泽持久保色性强，遇水不泛白，无粉化，开裂等不良现象。

    ④ 绿色环保无污染，防霉防藻，天然真石效果。

    ⑤ 施工快捷专用喷枪，花纹造型任凭发挥。

    ⑥ 柔韧性 R=50MM，10℃：无裂纹。

    多彩真石漆

    ① 可单枪、多枪喷涂。

    ② 体现岩石丰富性和逼真性。

    ③ 附着力好、耐水、耐碱。

    ④ 色泽自然柔和、可塑性强。

    柔性真石漆

    ① 强耐候性耐黄变，抗紫外线，耐老化。

    ② 强附着力不易剥落，涂层坚硬。

    ③ 色泽持久保色性强，遇水不泛白，无粉化，开裂等不良现象。

    ④ 绿色环保无污染，防霉防藻，天然真石效果。

    ⑤ 施工快捷专用喷枪，花纹造型任凭发挥。

    ⑥ 柔韧性 R=50MM，10℃：无裂纹。

    ⑦ 具有较好的弹性，可有效覆盖墙体裂缝

    岩片真石漆

    ① 自重轻，不会增加建筑物的负载压力，因此可施工于任何基面而不具脱落的危险性;

    ② 可调配、仿制多种花岗岩，相对无色差;

    ③ 任何曲面或复杂形状基面不受限制，都能轻易施工，全面覆盖无接缝;

    ④ 勾缝施工充分展现干挂石材装饰设计的自由空间，表现出其源于石材而胜于石材的境界;

    ⑤ 可对涂层表面进行处理，提高耐沾污性及耐侯性，减少维护;

    ⑥ 比真石漆仿花岗岩用料节省;

    ⑦ 施工简单，较仿花岗岩多色喷涂，只需单枪单孔喷涂;

    ⑧ 比真石漆仿花岗岩更加逼真，天然花岗岩色点的不规则与大小不等的晶体断面完全被复合岩片仿真;

    ⑨ 大面积施工不会发生真石漆仿花岗岩色点不匀的色差感，根据基面实际情况可以进行批涂施工。

    全文

    0 0

  • 无机保温砂浆被禁止使用原因分析

    2019-08-19 08:17:44
    在我国长江沿岸省市地区，无机保温砂浆由于其无机不燃、价格低廉的特点，占据了很大一部分市场，特别是在受火灾影响比较大的上海地区以及浙江地区，无机保温砂浆占有了几乎所有新建建筑外墙保温市场。然而，继江苏、北京市限制无机保温砂浆之后，2014年2月武汉禁止设计和使用保温砂浆类产品；2015年4月山东省、合肥市等区域限制使用保温浆料，同时期福建省提出谨慎使用保温砂浆；2016年6月湖南禁止使用无机保温砂浆；2016年6月江苏省内最后一个允许使用无机保温砂浆的地区也发布禁止无机保温砂浆；2016年8月阜阳禁止使用无机保温浆料系统的相关通知；2018年4月，上海市发布的第四批禁止或者限制生产和使用的用于建设工程的材料目录，外保温系统里的水泥基无机保温砂浆赫然上榜，被禁止在新建、改建、扩建的建筑工程外墙外侧作为主体保温系统使用。
    为何无机保温砂浆兴盛一时，随后却屡屡遭禁呢？笔者认为其主要原因如下：
    1、质量不可控性远超过传统外墙保温系统

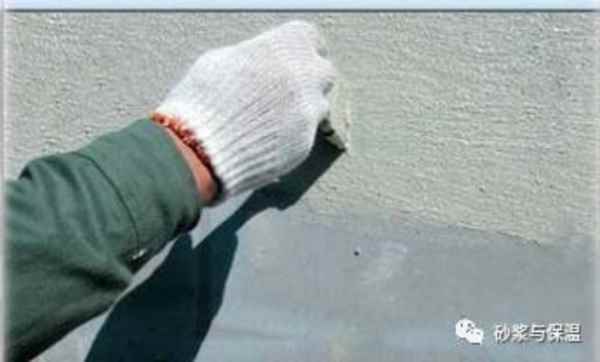

    无机保温砂浆是一种由无机轻质保温颗粒作为轻骨料，加由胶凝材料、矿物掺合料、保水增稠等材料组成，经现场加水拌合后分遍批抹在墙体表面成型为保温层。这种现场成型的外墙保温材料，因受工人操作水平、气候环境、施工现场条件等因素影响，导致保温层或保温系统在形成过程中埋下质量隐患；
    另一方面，建筑保温作为建筑业下的分子项工程，具有建筑业的通病，行业偷工减料的情况较为常见，自律性不强，导致市场上保温砂浆大多难以达到合格标准，而无机保温砂浆上墙后的质量又很难监测，所以无机保温砂浆墙体保温系统的质量堪忧。
    2、质量问题频发，给市场敲响的警钟

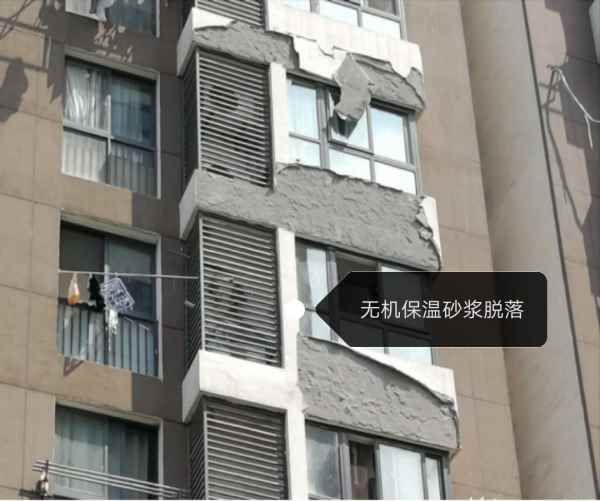

    在上海11·15大火之后，无机保温砂浆在建筑保温中得到普及化使用，但随着应用量的加大，自身原有的问题也逐渐凸显：
    （1）脱落问题
    （2）开裂、渗漏问题
    （3）空鼓问题

    导致无机保温砂浆质量问题是多方面的，存在着众多方面问题的叠加。随着建筑防火标准体系日趋成熟与建筑保温产品迭代更新，满足不燃防火要求的建筑保温材料及结构形式（尤其是具有A级不燃特性的新型保温材料与实现保温结构一体化的免拆保温模板与装配式PC自保温结构）层出不穷，市场的可选择性越来越大，无机保温砂浆的不燃性失去了绝对优势，退市也成为一种必然。市场在面对选择时，自然是优胜劣汰。在没有选择时，无机保温砂浆以其不燃的特性成为了当时市场的无奈之选；但当市场有了更多更好的选择时，存在着诸多问题的无机保温砂浆也只能黯然离场。

    全文

    0 0

  • 石膏基产品知识

    2019-08-15 19:13:45
    01石膏基产品干混砂浆种类

    1.1粉刷石膏
    粉刷石膏可代替水泥砂浆、混合砂浆、找平层腻子及轻质砂浆在建筑物室内各种墙面和顶棚上进行抹灰的石膏基粉刷材料，粉刷石膏与各种无机墙体基层粘结牢固，可避免传统水泥砂浆、混合砂浆抹灰层出现空鼓、开裂、脱落等现象，它特别适用于加气砼的室内墙面抹灰。
    （1）底层粉刷石膏
    底层粉刷石膏适用于室内墙体基底找平的抹灰，通常含有一定量的集料（中细建设用砂）；其主要技术指标是在手工抹灰时初凝时间为70～90min，机械喷涂抹灰初凝时间在35～55min为宜；干抗折强度大于2Mpa，抗裂性能良好、粘结效果佳有优越的施工性。
    （2）面层粉刷石膏
    面层粉刷石膏适用于底层找平材料（含底层粉刷石膏）表层及现浇砼顶棚和墙体表面薄抹灰，通常不含集料、具有较高的强度、粘结性、和易性优良、可抹可刮，施工厚度从1mm至5mm都可施工，并不产生开裂与空鼓、脱落现象，在终凝前沾水压光后表面细腻而光滑，有镜面抹灰材料之称。其主要技术性能初凝时间大于60min，干抗折强度大于3Mpa、剪切粘结强度大于0.4Mpa、涂刮顺利、压光时无打卷现象。
    （3）保温层粉刷石膏
    保温层粉刷石膏是一种含有轻骨料、其硬化后体积干密度小于500kg/m的石膏抹灰材料，所含轻骨料有闭孔珍珠岩（玻化微珠）、聚苯颗粒、陶粒、橡胶粒、沸石等，它有较好的热绝缘性，通常用于建筑物室内的楼梯间、电梯间、分户墙、外墙内保温或外墙内外复合保温体系中室内墙面的保温层抹灰。其主要技术性能应达到初凝在90min左右，干抗压强度大于0.8Mpa，导热系数在0.06～0.09W/(m·K)之间,粘结强度大于0.5Mpa。

    1.2粘结石膏
    粘结石膏是用于石膏制品，轻质隔墙板材，聚苯板等室内装饰建材的粘结，它具有无毒无味、使用方便、粘结力强、粘结速度快、不收缩等优点。
    （1）通用型粘结石膏
    通用型粘结石膏适用于石膏砌块、石膏条板、纤维石膏板、纸面石膏板及加气砼条板等室内墙体材料的粘结，也用于外墙内保温、外墙内外复合保温体系的聚苯板与墙体的粘结。其主要物理性能是初凝时间应在40～50min，干抗折强度大于5Mpa、拉伸粘结强度大于0.8Mpa。
    （2）快凝型粘结石膏
    快凝型粘结石膏适用于室内装饰线条、灯盘等石膏饰品与基层的粘结，它是一种凝结时间较快的粘结材料，使用方便、安全、环保、其物理性能初凝时间为5～8min，干抗折强度大于5Mpa，拉伸粘结强度大于0.8MPa。

    （3）石膏腻子
    石膏腻子也称石膏刮墙腻子，是民用及公用建筑物内墙，顶棚、纸面石膏板装饰面找平不可缺少的一种材料，它粘结强度高，墙壁面光洁细腻，不空鼓、不开裂，环保节能，表面硬度好，施工方便快捷。也可在石膏腻子中掺入一定量的电气石粉末，利用石膏建材独特的湿度呼吸功能，可自动调节室内湿度的同时将电气石产生的负离子释放到室内空气中，成为环境友好健康新材料，有益人类居住环境的改善。其物理性能要求抗压强度应大于4Mpa，粘结强度大于0.6Mpa，表干时间2h，施工刮涂无障碍。
    （4）嵌缝石膏
    嵌缝石膏（也称石膏嵌缝腻子）是用于石膏板安装时接缝，嵌填，找平和粘结的接缝充填材料，硬化后使石膏板与板之间成为一体，粘结牢固、不收缩、不开裂，能充分饱满地填嵌不同厚度的板间缝隙，有利于提高石膏板墙面的隔声指数和耐火性能，使用时和易性好，易涂刮，干硬快(但有足够的操作时间)属于凝固腻子，其技术要求应达到细度0.2mm方孔筛全部通过，初凝大于60min、干抗折强度大于2Mpa、与接缝带粘结试验时剥离粘结面大于90%。
    1.3石膏自流平砂浆
    石膏自流平砂浆适用于建筑物室内地面找平层的使用。它在自身流动作用下，可在室内地面形成平整度很好、不空鼓、不开裂，省工时的基层面;是铺设地毯、木地板和各种地面装饰的基层材料。其技术性能是30min时经流动度损失小于3mm，初凝时间大于65min、24h抗折强度大于3Mpa、绝干抗折强度大于8Mpa、绝干拉伸粘结强度大于1Mpa、收缩率小于0.05%。
    1.4石膏基厚层防火涂料
    石膏基厚层防火涂料适用于钢结构现代建筑中的梁、柱等构件表面，避免火灾对建筑物主体造成破坏，它施工方便、早强快硬、耐火极限高，在施工和火灾中无毒无味，不产生有害气体，对建设物主体结构起到隔热防火作用，其技术性能初凝在60～90min，粘结强度大于0.3Mpa，耐火极限不低于3h，(涂层厚度25～30mm)。

    1.5石膏矿渣粉煤灰胶凝材料
    石膏矿渣粉煤灰胶凝材料利用矿渣、粉煤灰自身活性，通过激发剂的作用产生较高的强度，用来制备道路建设材料和矿山充填材料。

    全文

    0 0

  • 宁波一小区外墙保温层脱落

    2019-08-12 22:14:02
    近日，位于鄞州姜山的景瑞望府小区内出现两幅巨大的条幅，控诉房屋外墙脱落问题。外墙脱落问题有多严重？小区业主为何悬挂条幅？记者前往现场了解情况。记者来到了2号楼，两幅巨型条幅仍像封印一样挂在楼房上，条幅上分别写着“无良地产外墙偷工减料，安全堪忧”和“望府业主被逼自保维权，水深火热”。
    修修补补几个月，业主质疑外墙偷工减料
    景瑞望府位于姜山镇景江东路与陈姜路交汇处，毗邻海港城商业广场，开发商是景瑞地产，外墙出现鼓包、开裂、脱落等问题的是2号楼。
    “房子大概是3年前交付的，今年年初开始，外墙大面积脱落。”2号楼业主王先生(化名)说，“大家都担心安全问题，而且我之前听说过我们小区发生过一次外墙脱落砸到汽车的事。”
    “我们2号楼住了很多小孩，外墙万一脱落砸下来，后果不堪设想。我平时出来的时候，都会下意识地离房子远一点。”李女士(化名)推着童车从2号楼里走出来，她告诉记者，“除了安全问题，还给我们生活带来了很多烦恼，因为要维修，路被封了，我们开车进进出出的，还要多绕一段路。”
    在记者与李女士的交谈中，陆陆续续有推着童车的业主从楼里走出来。谈到外墙脱落问题，业主们纷纷猜测，应该是偷工减料导致的质量问题，大家现在都很担心孩子和家人的安全，希望能彻底修补好。
    “2号楼外墙可以说是一直在修，可也一直在掉。我不住2号楼，也不太敢去那边走。”住在其他楼的刘女士说，2号楼的问题也让许多业主担心自家的楼今后会不会发生同样的问题。
    住建部门：已督促开发商进行专业检测，及时修补
    在2号楼出入口，记者看到有一个简易的棚。有业主告诉记者，为了防止外墙脱落砸到业主，开发商临时搭建了这个棚。外围被封住的地方，记者看到有工人正在修复墙体。“我们不清楚为什么会脱落，修了好几次了，现在这边已经修好了。”工人说。
    在2号楼门厅公告栏处，张贴了开发商致业主的信。从信中可以看到，今年年初，开发商已经与业主在沟通外墙开裂脱落的问题；今年4月，开发商开始排查和维修。但信中并没有提及外墙开裂脱落的原因、什么时候能彻底修好等问题。
    随后，记者向鄞州区住建部门了解情况。一名周姓工作人员告诉记者，景瑞望府2号楼的外墙做过外保温，现在外保温层鼓包开裂，一旦渗水，外墙就容易部分脱落。
    “我们已经责令开发商去上海找专业检测机构检测，比如有多少空鼓、渗水等问题。根据检测报告，再看如何修补。”该工作人员说，接下来会对存在类似问题的小区进行排查。

    全文

    0 0

  • 北京首开一小区外墙脱落

    2019-08-10 06:33:26

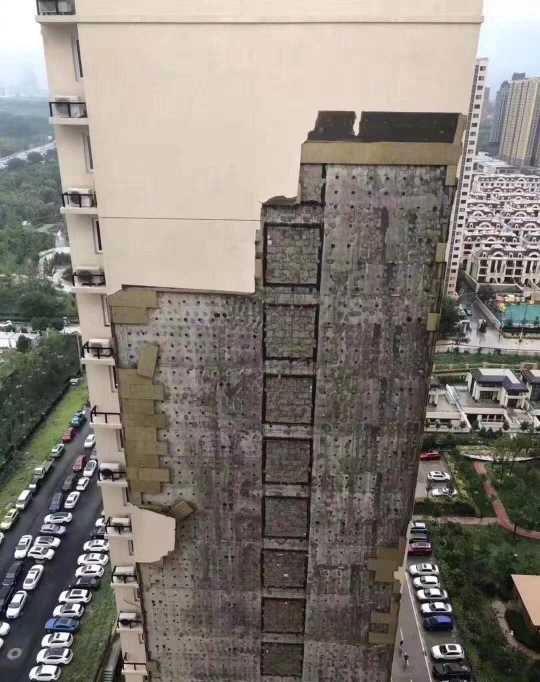

    8月5日，位于北京朝阳区的首开畅颐园小区一楼栋的墙体被风吹落，记者表示，小区地面一片狼藉，3号楼墙体从7层到23层受损严重，部分楼房的底层墙体被刮到露出里面的保温。
    当日下午，受损墙体附近已围有警戒线，不过，现场仍有墙体不断脱落，有一辆吊车正在修复受损墙体。据首开畅颐园小区业主李先生（化名）反映，早上5点半左右开始刮起10级左右大风，伴有噼里啪啦的下雨声，随后他听到墙体不断掉落的响声，他看见一大片墙体飞出，最远被吹到百米之外的首开常青藤小区。

    李先生告诉记者，室内没有什么破损，主要是停在楼下的车辆和部分房屋玻璃受损严重，不过由于事故发生在早上，行人较少，因此没有造成人员伤亡。

    “如果出事时间再晚一点，外出活动的人多，非常有可能出现生命危险。”

    记者在现场了解到，总计有20多辆私家车受损，十几个业主一直在跟物业协商，物业方表示要等开发商来解决。下午15:00左右，首开相关人士出现在首开畅颐园小区与物业开会商讨对策。
    据首开畅颐园业主反馈，物业工作人员目前在登记受损业主的楼号和车辆信息，目前可落实的有两点：一是车辆损失由第三方承担，车主不走保险，不垫钱；二是维修期间的通勤费用每户200元/日，从8月5日开始计算，不过对于车辆折损，首开目前没有给出具体方案。

    业主反馈房屋其他质量问题
    对于首开畅颐园本次事故的原因，首开物业目前给出的解释是自然灾害，理由是3号楼处在风口，所以受损严重。不过，这种说法并不能令业主信服，业主表示对施工质量很失望。

    记者现场了解到，除了墙体脱落外，不少业主也反馈了首开房屋的其他质量问题。来自受损最严重的3号楼的一位业主对记者表示，在出事墙体同侧，室内墙体早就出现凹凸不平的现象，业主认为这是施工问题导致的墙体不隔潮，对于该问题，首开在一年前回应时表示等墙体干了就好了，但目前这一问题仍然存在，没有得到解决，据业主反应下雨之后更严重。

    记者走在小区内部可以发现，小区地上还出现很多裂缝，据业主反应，这是由于地基下沉造成的，去年项目交房时，地上还没有问题。

    市住建委回应：将严查到底
    北京市住建委8月6日针对首开畅颐园5日出现的楼体保温层脱落一事发布通报，当日上午，市、区住建委相关部门立即赶赴现场进行调查处置，朝阳区政府及其住建等部门启动对该事件的调查处理程序，对工程建设过程中存在的违法违规行为，坚决依法依规严肃处理。

    当日上午，市、区住建委相关部门立即赶赴现场进行调查处置。要求项目建设单位切实做好现场警戒和防护措施，立即对外墙受损及周边松动部位进行拆除，坚决防止次生灾害发生，确保小区居民人身安全。

    小区建设单位北京首开天成房地产开发有限公司组织设计、施工、监理及物业单位第一时间到现场对该事件进行处理，对事发现场周围布设警戒线，指派专人持续观察外墙面情况，安排小区居民有序疏导，安抚居民情绪，主动提出补偿方案，妥善处置业主诉求。同时紧急调用起重机械，对外墙受损及周边松动部位进行排险拆除处置，防止次生灾害出现。

    全文

    0 0

  • 岩棉保温5大误解

    2019-08-06 08:57:21
    岩棉是一种外墙保温材料，具有导热系数小，A级不燃，化学稳定性好等特点，在建筑、工业、船舶等领域有着广泛的应用。但社会上仍有人对岩棉存在一些误解。
    一：外墙保温系统就是弄一层保温材料就行。
    解析：外墙外保温系统指采用一定的固定方式(粘结、机械锚固、喷涂、浇注等)，把保温隔热效果较好的材料与建筑物墙体融合在一起形成一个整体，从而增加墙体的热阻值以及热容量，达到保温或隔热效果的一种工程做法；现在这一系统还包括防水和防火工程。
    二：建筑保温中的岩棉也能点燃。
    解析：建筑火灾是谁也不想看到的事情，所以选择不燃材料做保温是解决建筑火灾的一个主要手段。岩棉为无机材质，性质不燃，属于A级防火保温材料，能承受1450度以上高温。消防部门经过多次试验认定岩棉不能点燃。大家可放心使用岩棉保温系统，能完全满足保温的效果，同时保证符合防火标准的防火性能。
    三：要使用具有良好防火性能岩棉产品，必须降低保温及其它性能。
    解析：我国生产的优质岩棉属于A级不燃材料，防火性能是其自带属性，根本不需再去改变岩棉的其他特性。而且岩棉的抗拉强度、吸水率、耐久性与保温性能等方面完全可以满足外保温系统的所有要求。

    四：岩棉有毒，能致癌！
    解析：岩棉当然无毒，也不会致癌。说这话的朋友都是被石棉误导了，以为岩棉和石棉是一类呢，其实这两种是不一样的。
    世界卫生组织经过长达几十年的时间就岩棉纤维是否致癌进行了大量研究，结果清楚表明：岩棉玻璃棉等人造矿物棉纤维不是致癌物。国际癌症研究署的专题项目专家组也给出了结论，常用的岩棉和玻璃棉与矿渣棉均不被归类为人类致癌物质。科学家和医学家通过长时间的观察和比对没有发现生产车间工作工人和办公区工作的员工的肺部情况有显著的区别。根据大量的客观事实和强有力的理论基础世界卫生组织（WHO）的附属机构，国际癌症研究机构（IARC），于2002年发表的专题论文，被判定为“第三类”即“非致癌物”。世界卫生组织国际癌症研究机构公布的致癌物清单初步整理参考，矿渣棉在3类致癌物（对人类致癌性尚未归类）清单中。
    五：岩棉生产过程同样会消耗大量能源，并产生大量排放物，那还不如不生产呢。
    解析：现代工厂的全部或大部分生产废弃物是可循环利用的，经过处理后排放物的污染性会被减少到最低水平，完全能符合我国环保要求。制造1千克岩棉消耗约20MJ能量，而生产1千克聚苯乙烯保温板消耗能量至少约85MJ。生产岩棉的主

    全文

    0 0

  • 石膏砂浆施工要点

    2019-07-25 08:39:28
    近年来，石膏基产品自身的早强、快硬、质轻的优异特性，让其在墙面抹灰找平市场异军突起，成为开发商及建筑企业首选抹灰找平新秀产品。

    石膏基砂浆在大力推广使用的过程中仍存在部分需要注意的细节，今天我们就一块看看施工过程中需要注意的那些特殊的节点。

    特殊节点之一:独立阳角

    独立阳角第一个侧墙体抹灰时，需在另一侧粘贴一根铝合金靠尺，和冲筋面平齐，这样该收口部位是平整的。独立阳角另外一个侧墙体抹灰时，将铝合金靠尺粘贴在已施工好的一侧墙体抹灰层上,抹灰层稍微硬化后将铝合金靠尺拿开，即可完成整个独立阳角的施工。

    备注：独立阳角不占用绝对工期，只要阳角相邻的两侧墙体错开时间施工，待阴角一侧墙体硬化后再施工另-侧墙体即可，也可以错开一个冲筋间隔。

    特殊节点之二:窗边
    类似于独立阳角的操作方法。阳角两侧墙体错开施工，施工时需在另外-侧墙体(或抹灰层)端部粘贴一根约50mm宽度的铝合金靠尺。调水平(垂直)并和冲筋面平齐，一侧硬化后再施工另外一侧墙体即可。由于窗边般较长，需用工地上的废旧钢筋制作多个一侧开口的三角形弹簧夹具，来固定铝合金靠尺。

    备注：需注意门窗净尺寸，以及阳角方正、垂直的要求。必须每天随大面积的墙体一起施工完成,千万不要留到最后再施工。否则费时费力，施工效率也上不来!

    特殊节点之三:门边
    类似于独立阳角的操作方法。门洞两侧的墙体先抹灰(抹灰时也需在洞口内侧粘贴铝合金)，待其硬化后在门洞两侧墙体上同时粘贴两根铝合金靠尺。用工地上的废旧钢筋制作多个一侧开口的三角形弹簧夹具来固定铝合金靠尺，将铝合金靠尺调水平(垂直)并和冲筋面平齐，随后在空挡处抹灰。稍干后将铝合金靠尺移沿墙面方向轻轻移开即可。

    备注：同上述窗边做法。

    特殊节点之四:开孔部位
    开关盒等部位需待硬化后马上修复。

    必须随大面积的墙体一起施工完成。

    备注：必须每天随大面积的墙体一起施工完成，千万不要留到最后再施工。费时费力，施工效率也上不来！

    特殊节点之五:施工洞

    如果是毛坯房，施工洞需要等室内抹灰等主要量工程结束后再封堵砌筑抹灰。如果是精装修房，施工等封堵的时间要更晚。由于是新砌筑的墙体，没时间等其沉降变形区域稳定后再抹灰。抹灰前，必须先将砌体表面的灰尘清理干净。如果是砖墙，建议浇水。如果是加气块等材料，建议表面涂刷界面剂。抹灰时在砌块表面需满铺一层网格布，抹灰需分两遍进行。抹灰层表面也需满铺一层网格布。

    备注:施工洞由于其特殊性，需注意以下事项:抹灰时其表面需清理干净，其表面需浇水或涂刷界面剂;砌块表面和抹灰层表面均需放入一层网格布，共两层网格布;抹灰需分两次进行。

    全文

    0 0

  • 涂料色差产生分析

    2019-07-24 21:25:50
    1.涂料施工看气温

    气温高低对于涂料的施工非常重要，因为涂料的干燥、结膜效果取决于气温和湿度，且不同类型的涂料成膜条件、对气温的要求也不同。溶剂型涂料宜在5~30℃气温条件下施工，水乳型涂料宜在10~35℃气温条件下施工。而过热的天气会使涂料干燥过快，影响最终效果。

    2.最佳湿度60%

    夏季除了高温，还有高湿，湿度条件对于涂料施工同样重要。一般来说，涂料施工最佳的湿度是60%~70%。较低的湿度有利于涂料成膜，但是湿度过低的话，会导致溶剂型涂料溶剂挥发过快、水乳型涂料干燥过快，使结膜不够完全，影响墙面效果

    3.墙面也需防晒防风

    除了温湿度，涂料施工还要注意防晒和防风。夏季阳光强烈，长时间暴晒容易导致基层表面温度升高，使水或者溶剂挥发过快，造成成膜效果不理想，影响涂层质量。夏季是台风多发季节，风大且多。大风会加速水分蒸发，还会扬尘，影响成膜效果和墙面洁净度。

    4.小心墙面干燥“假象”

    夏季墙面施工会出现墙面已经干透的假象。施工之前，施工人员必须要确保墙面基层完全干透了才能进行下一步骤。如果由于高温墙面难干，可以用抽湿机加速墙面干燥。墙面不干就进行涂刷的话容易导致墙面起皮、干裂等。

    上面为大家介绍了夏季墙面涂料施工中可能会出现的一些问题，下面就来跟大家谈谈该注意些什么.
    1、注意保存好涂料

    夏季气温高，如果保存不当容易造成涂料性能改变，施工时容易出现问题。

    因此，夏季涂料要存放在阴凉通风的地方，而且储存容器密封性一定要好。建议购买的涂料在有效期内使用完。

    2、延长墙面腻子干透时间

    涂刷墙面先要刮批腻子，一般需要刮1-3遍，正常的干透时间为1-2天。在夏季装修，尽可能延长腻子干透的时间，一般以2-3天为宜。因为夏季天气又热又湿，特别是大雨到来的时候，腻子风干的时间会加长。除此以外，在挂腻子时，应该用干布将墙面的水蒸气擦拭干净，尽量保持墙面的干爽，有利于墙面上漆。

    3、墙面刷漆避开阴雨天

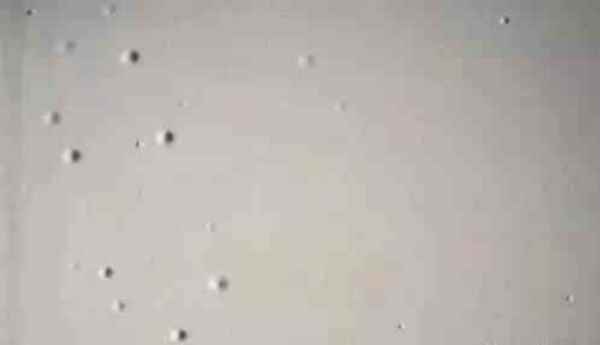

    夏季涂刷墙面时应避免在湿度大或阴雨天气进行。因为施工时，墙面基础比较潮湿，还没完全干燥就粉刷涂料，水分渗入漆面造成漆膜失去粘附性，导致墙面凸起成鼓状。

    4、墙面难干处理方法

    夏季极容易出现“墙面已经干透了”的假象。施工时，施工人员一定要确保墙面基层完全干透再涂刷墙漆。有条件的应该借助专业仪器测定墙面含水率，达标后再进行施工。

    5、完工墙面避免暴晒

    夏季温度较高，阳光猛烈。如果涂装后的墙体经常受到阳光的暴晒，容易使墙体颜色脱落，白色墙体会有变黄的情况。另外，曝晒还会导致墙体升温，涂刷完毕后墙体温度下降时，漆面会出现龟裂的现象。因此尽量避免刷漆后的墙面受到暴晒。

    全文

    0 0

  • 内外墙涂料

    2019-07-22 22:26:02
    涂料是墙面装饰中最常用也最为重要的装修建筑材料，墙面装饰涂料拥有非常强大的功能，既可以保护墙体免受外界带来的损伤又可以达到装饰美观的效果，给人一种美观清爽的感觉。根据涂料的使用范围，涂料可以划分为内墙涂料和外墙涂料。内外墙涂料各有不同，那么内外墙涂料区别是什么呢？

    首先从特点上来看，内外墙涂料的本质上是有一些不同的。外墙涂料具有一定的抗水性并具有一定的洗涤性这些都是内墙涂料所不具备的。由于外墙涂料是使用在建筑外立面的，所以外墙涂料的抗紫外线光照射的能力是远远的高于内墙涂料的，能够在太阳光的长时间照射下而不变色。外墙涂料的使用范围决定了外墙涂料是很容易变脏的，所以这就要求外墙涂料的耐沾污性，脏污能够一洗就掉。相较于外墙涂料来说，内墙涂料更加重视审美效果。内墙涂料的有优点是有多种色调，装饰效果好且施工简单方便，像外墙涂料的一些防紫外线、抗水性等内墙涂料是不具备的。

    从施工角度来看，外墙涂料与内墙涂料有着不同的要求。比如说在对温度的要求上来看外墙涂料比内墙涂料的要求更为苛刻。外墙涂料在粉刷是要求温度必须在5℃以上，低于这个温度则不行，在运输过程中如果外墙涂料因为温度原因被冷冻了，应该将其放置在温度较高的屋子里自然解冻，坚决不能采用一些及时强硬的降温方法。在施工上外墙涂料除了对温度提出了一系类的要求外，还对墙体本身提出了要求。外墙涂料在粉刷上墙面必须上干净整洁的，不可以有脏东西否则达不到外墙涂料的使用效果。与外墙涂料相比，内墙涂料由于使用在室内对温度、墙体本身的要求没有那么多。

    从视觉角度上来看，内墙涂料由于色彩丰富，其美观性当然远远高于外墙涂料。但是外墙涂料的坚固性也是内墙涂料所不能企及的。内墙涂料与外墙涂料共同发挥着自己的作用，为人们生活环境开辟一块新天地。

    总的来说，内墙涂料重在视觉上给人带来美观的享受，外墙涂料重在外部实用性强，内墙与外墙联合起来一同打造出人们舒适满意的墙壁。

    知道了内外墙涂料区别后，我们在选择的时候也要多加留意。对于外墙涂料由于是使用在外部的所以说应该更加的注重其质量、使用寿命，看看抗紫外线的能力、防水性、耐污性怎样从多方面进行考虑过之后再选择购买。对于内墙涂料因为是在内部使用所用我们要更加的注重其环保性能和装饰效果。内墙涂料的环保很重要这直接关系到我们的生命安全及生存质量，在考虑过环保效果之后还应该注意一下装饰效果，从这两方面来选择一定会选到令人满意的内墙涂料。

    全文

    0 0

  • 苏州大乘参展国家绿色建材展

    2019-07-19 14:49:49
    苏州大乘参展国际绿色建材展

    全文

    0 0

  • 改性聚苯板

    2019-07-15 23:33:35
    改性聚苯板除石墨改性模塑聚苯板（改性聚苯板的一种）老老实实标注B1级外，其余改性聚苯板如匀质板、硅质板、热固性改性复合板（真金板）等等，这些材料的生产厂家都将其作为A2级保温材料在推广销售。JG/T536-2017《热固复合聚苯乙烯泡沫保温板》标准也规定了G型（高密度型）可以做到A2的燃烧性能等级。但实际上该材料在外墙保温实践中应用上墙后的板材难以达到A级材料。

    厂家送检的A级材料是高容重，但现场实际使用往往被替换为低容重的了，其密度不超过90kg/m³，超过的很难施工了。

    真金板的红色部分，有阻燃剂，也用酚醛材料，这些材料掺杂在一起，达到A2级是很牵强的。单纯的酚醛虽然氧指数达到38左右，但也不是A级材料，与EPS颗粒杂合在一起也是不能达到A级。

    硅质板用了二氧化硅硅酸盐之类（水泥）的东西，在实验室可能达到A级，但掺入物质大大增加，保温板的保温性能大打折扣，虽然防火但作为保温材料使用就牵强了。

    2.2 保温性能如何？

    “准A级”改性聚苯板保温性能差。

    保温性能是保温材料的关键指标之一。从产品标准可以看到保温材料导热系数在0.040 w/（m·k）以上。简单分析，改性聚苯板的主要成分，大多数成分为EPS聚苯颗粒，纯粹的这种材料其导热系数在0.039~0.041 w/（m·k），当板体掺加了其他物质，如硅质水泥、阻燃材料等，其导热系数只增不减。倘若按照G型高密度A级保温板使用，其导热系数在0.050~0.060 w/（m·k）甚至更高，所以完全不像有些厂家宣称的匀质板（硅质板）延续了聚苯板导热系数低，保温性能好。保温性能尚可的，做到0.040 w/（m·k）左右的是低密度板，其燃烧性能只能划分到B1级范畴。

    在很多地方，这种主要成分为EPS的改性聚苯板的燃烧性能判定为B1级。

    在目前的市场上，我们搜一下硅质保温板改性聚苯板可以看到厂家都是按照A级来宣传，这是有局限性的。很多负责任的大厂虽然取名AEPS声明其还是B1级的。

    2.3板材重不重？

    有厂家虽然宣称可以做A级的检验报告，但其产品密度达到180~200kg/m³甚至更高，这样的板材自重大，成本高，导热系数高，基本上不会大面积的用于外墙，用作外墙的材料往往成了D型低密度的改性聚苯板。有些厂家标称：密度为80~100的硅质板就能达到A2级的燃烧等级，是不负责任的。

    可以说这类改性聚苯板与水泥发泡板的密度范围属于同一个范畴，他们都是150~300 kg/m³左右的区间。高于岩棉的80~160kg/m³的密度区间。这些“A级”改性聚苯板上墙后的重量重，安全性能差。

    全文

    0 0

  • 石膏腻子产品知识

    2019-07-12 11:12:59
    01
    石膏罩面腻子的定义与应用范围有哪些？

    石膏罩面腻子又称刮墙腻子，是以建筑石膏粉和滑石粉为主要原料，辅以少量石膏改性剂混合而成的粉状材料。使用时加水搅拌均匀，采用刮涂方式，将墙面找平，是喷刷涂料和粘贴壁纸的理想基材。若选用细度高的石膏粉或掺入无机颜料，则可以直接做内墙装饰面层。

    众所周知，在混凝土墙及顶板表面装修，要经过去油污、凿毛、抹底层砂浆后做面层抹灰，再刮腻子等工序，既费时又费工，落地灰多，亦难以保证不出现空鼓、开裂现象。石膏腻子充分利用建筑石膏的速凝、粘结强度高、洁白细腻的特点，并加入改善石膏性能的多种外加剂配制而成，广义上讲是一种薄层抹面材料。这种石膏腻子的抗压强度大于4.0MPa，抗折强度大于2.0MPa，粘结强度大于0.3MPa，软化系数0.3～0.4，因此这种硬化体吸水后不会出现坍塌现象。而大白滑石粉传统腻子的硬化体完全靠干燥强度，浸水后立即会坍塌。

    传统石膏腻子大都是在施工现场将滑石粉与大白粉、海藻酸钠或纤维素及白乳胶调制成稠粥状使用。采用这种做法找平的墙面质量不能保证，起皮、脱落、掉粉现象无法避免，更不能在其上面粘贴壁纸。

    20世纪70年代末80年代初，北京中建建筑科学技术研究院和北京市建筑材料研究院分别研制出了以建筑石膏为主要原料的饰面石膏和SG－821石膏腻子。以石膏为基料的饰面石膏或石膏罩面腻子既可用于纸面石膏板面层找平，也可用于混凝土墙面及顶板找平，也适用于压光的石灰、砂浆墙面层腻子。由于不同材质墙面的表面强度不尽相同，石膏腻子性能差别较大,但是基础原料一定要有超过50%的建筑石膏，否则就不能称之为石膏腻子。

    02
    石膏罩面腻子按包装形式可分为哪几类？
    按包装形式石膏罩面腻子可分为单组分腻子和双组分腻子。单组分腻子又分为单组分膏状和单组分粉状两类。

    (1)单组分膏状腻子由乳液、填料、水和助剂等组成。该类腻子柔韧性一般较好，使用方便，现场无须再行调配，但价格相对较高。选用该类产品时需重点考察初期抗裂性和湿黏结强度。

    (2)单组分粉状腻子是随着乳胶粉和粉状添加剂等的应用以及干混砂浆行业的不断发展而逐渐发展起来的新型腻子产品。现场加水搅拌均匀就可使用，运输、贮存和使用都很方便。它是由建筑石膏、可再分散乳胶粉、填料、助剂等组成的。

    单组分粉状腻子是建筑石膏加胶液（如791建筑胶等）配制的。该类腻子在相同成本的条件下，其柔韧性和黏结强度不如双组分腻子。

    (3)双组分腻子由两个组分组成：一个组分是以乳液（如791建筑胶等）为主的液态物料；另一个组分是半水石膏和填料等粉料。现场施工时，将粉料与液料按比例混合调配成腻子。双组分腻子和单组分粉状腻子一般主要区别是胶黏剂的形态差别，双组分腻子的胶黏剂是乳液，单组分粉状腻子的胶黏剂是可再分散胶粉。

    全文

    0 0

  • 标准资源大全

    2019-07-10 20:11:28
    1

    国家标准平台

    1.全国标准信息公共服务平台

    提供国内所有的国家标准(5万多)、行业标准（4万多，其中电力DL行业标准2044项）、地方标准（4万多）、团体标准、企业标准、国际标准（近8万）的查阅，提供大部分国家标准的在线阅读。

    http://www.std.gov.cn/



    2. 中国国家标准化管理委员会

    提供3万多余项强制性国家标准和推荐性国家标准的全文免费阅读及下载，本系统公开了质检总局、国家标准委已批准发布的所有强制性国家标准、推荐性国家标准（非采标）。食品安全、环境保护、工程建设方面的国家标准未纳入本系统。

    http://www.gb688.cn/bzgk/gb/index



    3. 中国政府网

    提供所有国标标准、行业标准及地方标准的查询，国家标准的在线阅读及部分下载，行业及地方标准部分能提供在线阅读。

    http://www.gov.cn/fuwu/bzxxcx/bzh.htm



    2

    行业标准

    1. 国家工程建设标准化信息网

    工程建设的国家标准（特别是强制性标准）及工程建设行业标准

    http://www.ccsn.gov.cn/



    2. 中华人民共和国住房和城乡建设部

    提供国家、行业标准发布公告，随公告提供部分标准全文的免费阅读及下载。

    http://www.mohurd.gov.cn/bzde/index.html



    3. 中国电力企业联合会

    提供电力企业联合会的企业标准标准在线阅读及下载。

    http://dls.cec.org.cn/zhongdianlianbiaozhun/



    4. 中华人民共和国生态环境部

    提供1400余项生态环保国家标准、行业标准的全文免费阅读及下载。

    http://kjs.mee.gov.cn/hjbhbz/



    5. 中华人民共和国商务部

    商务部流通标准制修订信息管理系统，85项商业行业标准可下载（页面右侧）：

    http://ltbzh.mofcom.gov.cn/ltbzh_index.shtml



    6. 水利部国际合作与科技司

    水利部水利技术标准查询系统，提供79项含强制性条文的标准文本免费阅读及770项标准题录信息的免费查询：

    http://gjkj.mwr.gov.cn/jsjd1/bzcx/



    7. 国家广播电视总局

    广电总局标准信息查询系统，公开237项广播电视标准，工程建设标准可下载，其他标准提供主要内容和适用范围等信息：

    http://www.nrta.gov.cn/col/col2081/index.html



    8. 国家粮食和物资储备局

    粮食和物资储备局公开粮油标准目录：

    http://www.lswz.gov.cn/html/zcfb/index.shtml



    9. 中国气象局

    中国气象局公开466余项行业标准，可免费下载：

    http://www.cma.gov.cn/root7/auto13139/



    10. 全国金融标准化技术委员会

    中国人民银行金融标准全文公开系统，61项推荐性国标标准，248项推荐性金融行业标准可查询、浏览：

    http://www.cfstc.org/bzgk/gk



    11. 中国民航标准计量网

    民航局，中国民航标准计量网，657项民航行业标准免费下载。

    http://123.127.67.52/JL/(S(veq3uo45yvropg55bs2bjg55))/OutLinkAccessing/StandardQueryList.aspx?Utype=two



    12. 国家林业和草原局

    国家林业标准化管理信息系统，公开林业行业标准1510项：

    http://124.205.185.55/bzk/search_standard_catalog.asp



    13. 自然资源部

    国土资源标准化信息服务平台、测绘地理信息标准化服务平台、海洋标准化信息系统，免费向社会公众提供现行有效的自然资源推荐性标准题录信息和全文在线阅读服务，目前是三个网址，后期三个网址应该会整合成一个：

    国土：http://www.lrs.org.cn/channels/198.html

    测绘：http://bzgk.nasg.gov.cn/

    海洋：http://www.ncosm.org.cn/ncosm/



    14. 中华人民共和国国家卫生健康委员会

    国家卫生健康委员会，卫生标准网提供2199条卫生标准，可免费下载：

    http://www.nhc.gov.cn/zhuz/wjjsbz/wsbz.shtml

    http://wsbz.nhfpc.gov.cn/wsbzw/

    全文

    0 0

  • 保温装饰一体板缺点分析

    2019-07-09 08:52:59
    保温装饰一体板的优点毋庸置疑，装饰效果多样，色彩丰富，整体性能好，工厂预制化、现场排板安装成活，饰面效果丰富，面板主要有石材、陶瓷薄板、金属板、硅酸钙水泥板等。日前，《保温装饰板外墙外保温工程技术导则》RISN-TG028-2017由住房和城乡建设部标准定额研究所负责编制，现已发布实施。该导则详细地介绍了保温装饰板的材料性能和系统性能要求等内容，对指导保温装饰一体板的规范化应用有积极作用。

    那么，保温装饰一体板最大的缺陷是什么？不是材料本身，不是系统的强度、锚固力、抗风压、耐候性有问题，而是系统的水蒸气渗透阻，这一点是建筑热工设计、建筑节能设计人士最容易忽视的，保温装饰一体板涂层面板透气性差，主要靠拼缝处设置的排气塞进行换“汽”，空气中的水蒸汽随着周围环境温度的变化，在空气动力特性下，水蒸汽通过围护结构墙体进行内外迁移和扩散，保持整个平衡。

    当一侧不透气（或一侧水蒸气渗透率一直很大）后，水蒸气就会大量被动集聚，出现室内（外）装饰墙体发霉、脱皮等现象。这部分知识涉及到专业领域空气的焓湿现象，工程项目安装至成活的早期一般不会出现什么问题，这个时候主要因为基层墙体本身含有一定的水蒸气，需要长期扩散和迁移，由于含有大量水蒸气的集聚，所以，从保温的效果讲，保温装饰一体板是部分牺牲了保温功能而突出了它一体化、装饰效果的一面，这一点需要保温装饰一体板生产商、设计人士的特别关注。同时，现阶段，装配式建筑（或保温结构一体化技术）的发展，对保温装饰一体板的应用也带来一定的市场冲击。

    全文

    0 0

  • 夏季涂料施工注意

    2019-07-05 23:49:56
    夏季的天气总是捉摸不定，比较多变，时而多雨、时而干燥、时而潮湿。然而外墙保温、涂料产品的施工对温度和湿度等都有着一定的要求，针对高温酷暑的天气，外墙保温、涂料的施工可能会出现的问题，需要注意以下事项：

    1.基面正常施工的情况下，6-48小时内能干透并打磨效果最佳，若未能及时进行打磨而又遇到空气湿度大的情况，腻子会再一次被湿润和固化。此时的腻子基面会出现表干而未实干现象，且在腻子表面形成一层硬度较高具有光泽的膜，墙面腻子外硬里松，后序施工极易出现涂膜脱层现象。

    2.夏天阳光直射的墙面温度非常高，底漆滚涂后很快成膜，不能渗透到外墙基层里，导致附着力差，建议避开阳光直照施工，并适当加大稀释量，让底漆充分渗透到腻子基层，提高附着力。

    3.涂料的干燥和成膜均需要在一定的温度、湿度条件下进行，事宜气温在10-35°C之间，被涂墙面的温度不能大于35°C，强行高温施工将影响最终成膜性能；若必须施工，则应采取遮阳措施，避免阳光直射；注意被凃墙面温度是高于室外天气温度。

    4.建议外墙施工人员调整施工时间，避开早上11点到下午3点之间每天较高温时段，做好施工人员的防暑降温措施，适量准备风油精等防中暑药物。

    5.高温天气施工材料干燥快，内外墙涂料的施工都需要保持良好的施工连贯性，如果大面积吊篮施工，需要适度增加同一施工作业面上的工人数量，提高工作效率，保持作业面的湿搭接。

    6.属于多雨、炎热季节的夏天，材料在运输、装卸和贮存过程中应注意防潮、防雨、防暴晒，应将材料贮存在干燥、通风的室内。若是在露天环境中进行材料贮存，做好搭设帐篷或用篷布遮盖。堆放四周应由不燃类材料围挡，周边设置禁火区域，周围10m范围内不得有明火作业。并且需对堆放材料的高度要有所限制，避免堆放过高增加重量，造成底层材料的受损。材料堆放时，应注意底部防潮、防水处理。至少将材料垫高100mm放置，并留出排水潮。

    7.注意收听天气预报，及时了解天气变化情况，充分考虑外墙施工完成后需要的干燥时间，防止刚刚施工完成，就开始下大雨，造成不必要的材料和人工损失。

    8.加强安全教育培训工作，尤其是细节方面容易忽视的地方，让安全施工深入每一个工人心中。必须做好安全检查，尤其在大风雷雨天气之后施工，对建筑物主体、脚手架、吊篮、施工用电进行全面性检查，并对工人安全带、安全帽、安全绳的使用进行严格检查。

    9.连续高温对涂料稀释比例有一定影响，为满足施工环境及施工工艺要求，预达到喷涂效果，应当按比例合理兑入少量清水，加以稀释。

    全文

    0 0

  • 北京一小区外墙保温层脱落

    2019-07-04 14:11:17
    遍地树枝、落叶，倾倒在路旁的垃圾桶、大片脱落的保温层以及从高处掉落的窗户。昨天下午，一场疾风骤雨席卷通州过后，通州次渠南里、北里小区受损严重。多户居民家中阳台窗户被整扇吹掉。

    据次渠北里的多位居民反映，下午三四点钟左右开始的一场暴雨导致小区内受损严重，除了掉落的窗户，一些停在楼下的汽车也被掉落的碎片砸中，大量树木折断乃至倾倒，不少楼层外立面的红色保温层也被大风吹落。

    全文

    0 0

  • 保温装饰一体板

    2019-07-03 11:37:03

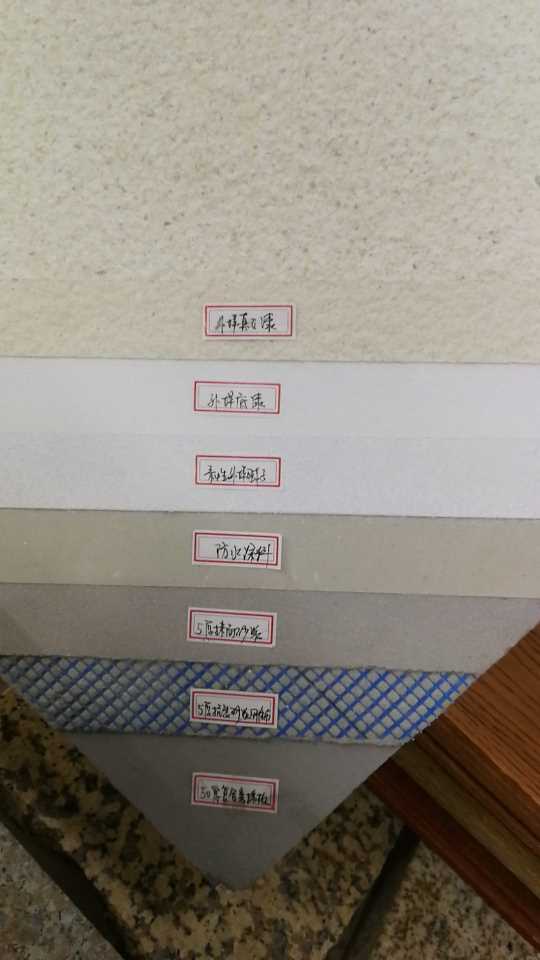

    1保温装饰一体板现状

    保温装饰一体板是由保温材料、面层在工厂复合而成，必要时可采用复合胶、底衬和锚固构造，同时具有保温和装饰功能的板状制品。随着国家产业结构调整升级，许多建筑外墙保温及装饰生产型企业逐步将发展重心偏向保温装饰一体板。而伴随着一体板技术和产品的快速发展，行业也产生了很多问题。

    在行业标准领域，目前标准数量繁多，经常出现检测项目不统一的情况，甚至项目指标要求之间有矛盾，给行业发展带来了极大的困扰；而在产品生产领域，部分一体板生产企业对处于上游供应链的厂家没有很好的认知，对原材料的采购把控不严，往往只关注利润，从产品成本上投机取巧，劣质材料的使用使得保温装饰一体板饰面层频繁出现开裂、褪色、剥离等问题；同时在工程施工领域，施工整体水平、监管堪忧，脱落等现象频发。

    2.一体板系统的主要性能问题的表现

    保温装饰一体板系统目前出现问题可以归为产品原因、设计原因、施工原因。其中工程问题产生的主要原因在于产品和施工方面。

    在产品质量问题方面，出现的情况大致有——饰面层褪色；产品饰面层色差明显；无机板复合保温装饰一体板，板面涂层渗水发花，色差明显；饰面层掉皮、起皮；一体板起鼓变形等。

    施工质量问题的发生主要是工人质量意识薄弱，施工标准执行不到位，存在质量隐患。以下为部分施工质量问题原因分析：

    （1）一体板外墙渗水原因分析：施工前未对防水进行检查、整改；防水关键结点处理不到位或未做处理；密封胶防水、抗老化性能不足。

    （2）一体板整体脱落（目前影响比较大、范围比较广）原因分析：采用质量较低的复合胶粘合；生产过程复合粘结力低；粘结砂浆偷工减料，强度低；锚固件未发挥作用。

    3一体板的典型测试技术问题

    由于一体板产品和系统测试所使用的标准，很多是完全借鉴其它产品的方法，必然会产生以下问题：

    （1）项目参数的不适应性。（如：保护层水蒸汽透湿项目对保温装饰一体板是不适合的。）

    （2）部分项目参数的指标不适合现有一体板产品。

    （3）实验方法不可操作性或不正确性。

    相对而言，指标和实验方法目前带给行业的困扰较大，这里就其中的典型问题进行探讨——耐候性和抗风压对于一体板的重要性。

    耐候性试验模拟夏季墙面经高温日晒后突降暴雨和冬季昼夜温度的反复作用，是对大尺寸外保温墙体进行的加速气候老化试验。这里值得注意的是，耐候性的年限问题，行业内普遍认知寿命要达到25年。实际上外保温系统与25年不具有直接相关性，25年只是欧洲认证的一种书面的承诺，即25年以后所有的产品系统性能依然能够达到原来的要求。通过了欧洲外保温相关标准检验的外保温系统，其实际工程使用25年后仍保持完好，有的已超过40年，至今仍在正常使用。

    耐候性检测装置照片

    抗风压试验是处于风场中的高层建筑外墙外保温系统在风荷载的作用下承受着静力荷载和动力荷载双重作用，不同于简单的系统抗拉实验。一体板的出现使抗风压性能被重视起来，现在应在标准中对一体板的抗风压问题进行明确规定。在新版的《建筑节能工程施工质量验收规范》GB50411的条文说明中，特别阐述了耐候性之后做抗风压实验的重要性。

    抗风压试验是处于风场中的高层建筑外墙外保温系统在风荷载的作用下承受着静力荷载和动力荷载双重作用，不同于简单的系统抗拉实验。一体板的出现使抗风压性能被重视起来，现在应在标准中对一体板的抗风压问题进行明确规定。在新版的《建筑节能工程施工质量验收规范》GB50411的条文说明中，特别阐述了耐候性之后做抗风压实验的重要性。

    全文

    0 0

  • 浮筑楼板开裂原因分析

    2019-07-02 09:20:51
    近年来，在上海随着居住建筑楼地面新设保温隔声设计的要求，众多新建居住建筑采用了多种楼地面保温隔声构造，所用的材料以无机保温砂浆、挤塑聚苯板及聚酯隔声垫等为主要材料，其做法自下而上为：混凝土楼地面、保温构造层、细石混凝土找平层。混凝土找平层既有加设钢丝网片铺设，也有不加设的构造。但随验收交付后，细石混凝土层陆续出现开裂现象，且成为较为普遍的质量问题，施工单位的返修工作量造成了不小的损失。

    造成该现象既有材料原因，也有构造不合理的原因，解决方案也有多种选择。但从既有构造设计及材料、施工各环节查找原因是解决问题的应循路径，故试分析梳理如下。


    首先，我们先来看一下目前应用最广的楼地面保温隔声材料——无机保温砂浆的保温楼地面开裂分析：

    （1）目前从我们调查的几个工程案列看，大多数构造设计为：楼地面润湿后铺设25-30厚无机保温砂浆（Ⅲ型），待其表面有强度后铺设40-50 厚C20细石混凝土，且细石混凝土无论铺设或者不铺设焊接钢丝网片，均会出现空鼓开裂。值得注意的是，不铺设钢丝网片的开裂出现更早，裂缝发展更为迅速，但铺设钢丝网片的虽出现时间较晚，裂缝发展与前者相比较为缓慢，但空鼓程度与前者区别不大。

    （2）工地典型施工手法：由于楼地面保温仅靠监理现场监督，没有后期的钻芯取样验收环节，现场铺设普遍没有使用界面剂，铺设厚度普遍不达标，平均厚度连20毫米也不足，有时甚至仅为5毫米，等同当做界面砂浆使用。施工后随即摊铺细石混凝土是普遍现象，保温砂浆的养护期放任自流。即使是样板施工，无机保温砂浆厚度虽然达标，但往往养护至24小时无机保温砂浆表面硬化时，即开始细石混凝土铺设。

    （3）焊接钢丝网片铺设：2017年至2018年上半年的项目中，加设焊接钢丝网片的项目少之又少，后期因开裂空鼓现象普遍出现，故开始采用焊接钢丝网片。但据几个项目观察，焊接钢丝网片的搭接和绑扎不到位也是常有现象。有意思的是，即使加设焊接钢丝网片，搭接绑扎到位，也不能彻底克服空鼓开裂，只是延迟。

    （4）空鼓开裂现象核心特征：空鼓出现为先，开裂为后，凿开构造发现，空鼓断裂界面总是在无机保温砂浆层中，空鼓界面处于无机保温砂浆与细石混凝土之间界面的现象很少，无机保温砂浆与楼板混凝土之间界面空鼓断裂也是少见的。

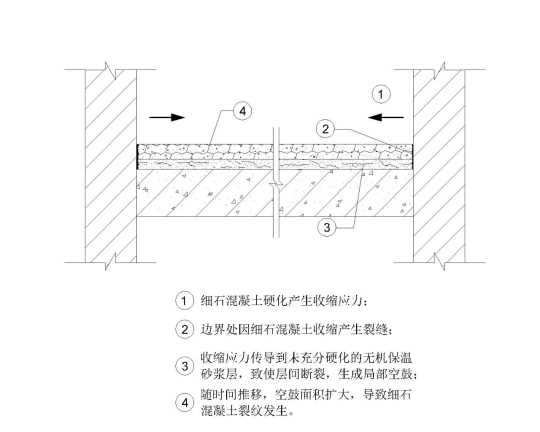

    推论：从以上现象罗列，未铺设焊接钢丝网的构造，可以推导空鼓开裂发生过程如下：

    a）无机保温砂浆铺设后内部水分未挥发完成，其上即铺设细石混凝土；

    b）混凝土强度发展快于无机保温砂浆，当混凝土强度达标后，底层无机保温砂浆水分未挥发完毕，且强度未达标；

    c）当混凝土干燥后产生收缩，因与无机保温砂浆直接黏连，应力传递至无机保温砂浆层，无机保温砂浆由于强度、密度与混凝土差异巨大，且厚度方向强度不均匀，致使在层内断裂，产生空鼓；

    d）随时间推移，无机保温砂浆层局部空鼓扩大，导致面层细石混凝土开裂。



    已经铺设焊接钢丝网片的构造从原理上推导，要避免空鼓开裂出现，也不可行，因为工地普遍采用的无机保温砂浆即使在理想状态下，其原理也不合理，试分析如下：

    a）工地目前采用的水泥基无机保温砂浆性能基本等同原DGJ/T08-2088-2011中Ⅲ型无机保温砂浆，其主要性能如下（养护28天）：干密度：≤550kg/m³；抗压强度：≥1.2MPa；体积吸水率：≤20%；软化系数：≥0.60；

    b）在养护充足的条件下（养护28天），假设无机保温砂浆层满足既定指标，由于体积吸水率过高（20%），直接铺设细石混凝土后，混凝土中水分迅速被无机保温砂浆层吸收，而由于无机保温砂浆的软化系数仅为0.6偏上（养护28天），吸收水分后的无机保温砂浆层抗压强度会降低为原强度60%不到。此时混凝土层水分挥发及强度发展与无机保温砂浆的水分和挥发严重不同步，在直接黏连的情况下，水分挥发及伴随的收缩应力势必传递至无机保温砂浆层中；随时间推移，当混凝土面层基本干燥后，底层无机保温砂浆层水分还未挥发完成，强度未恢复，且其内部玻化微珠或膨胀珍珠岩骨料之间的浆料粘结力不足以抵抗混凝土层的干燥收缩应力时，断裂势必发生，进而导致无机保温砂浆层间空鼓。而单位面积空鼓率达临界点后，混凝土面层即使有钢丝网增强，也不足以避免开裂发生。

    结 论

    细石混凝土与无机保温砂浆层直接黏连是不合理构造，无论无机保温砂浆养护是否到位或细石混凝土是否加设焊接钢丝网片，均很难从机理上克服空鼓发生的条件，因而无法杜绝面层开裂的发生。

    全文

    0 0

  • 如何刮腻子效率高

    2019-07-01 18:38:40
    刮腻子是通过填补或者整体处理的方式对墙面进行处理，可以将墙面基层高低不平的区域变得平整光滑，同时也是对后续施工的铺垫，还能对墙面起到保护作用。所以刮腻子这一道工序非常重要，那么，怎样刮腻子又快又省力？下面为您详细讲解。

    　　1、首先选择质量好的腻子是非常关键的，这是刮好腻子的一个重要的前提。另外，内外墙要区分使用不同的腻子。

    　　2、了解腻子和水的配比，搅拌出均匀质量过硬的腻子。按配比先将桶内放入适量清水，然后倒入适量腻子粉，把电钻装上搅拌头，通电进行搅拌，搅拌至酱状即可。

    　　3、在刮之前，要用扫把和腻子刀将墙面清理干净，把墙面的基层处理干净很重要。如果将存在有缝或是是缺角等情况，我们就要用嵌缝石膏修补好，贴布或者是贴牛皮纸处理都可以的。

    　　4、在刮腻子时候，如果发现有凸起砂粒或者是其他杂物的，要及时处理掉。想要快且好的刮好腻子则需要掌握一定的技巧。先刮顶子和墙面的上半部分，最后刮墙的下半部分；刮腻子的动作要领是，手腕用力要均匀，刮板要斜着刮，这样就能将多余的腻子收净，在刮墙的时候尽量左右刮，不要上下刮。.

    　　5、刮腻子一般情况刮三遍。刷漆时，一定要在第一遍干了之后再刷第二遍，以免产生刷掉墙皮的情况。

    　　6、单次刮腻子的厚度我们最好控制在1.5mm以内，最好别超过这尺寸要求。

    　　7、垂直、水平进行灯光打磨处理，阴阳角的处理必须要求。

    　　8、一定要避免冷风直吹，这样虽然看似可以把墙面给吹干了，但却是把墙面的水分给锁在墙里面了，如果此时进行下一步的操作，等到冬天供暖的时候，原来没有干的墙面材料就会开始蒸发，出现“干裂”的情况。

    全文

    0 0

  • 涂料知识小结

    2019-06-21 17:00:43
    1、外墙涂料是否可用于内墙？
    外墙涂料的性能要求比内墙的要高，外墙涂料可以用于内墙。因为外墙涂料价格高于内墙涂料，故一般消费者不采用。但有时对内墙涂料要求较苛刻或有特殊要求时，可用外墙涂料，如浴室、卫生间、厨房等使之更加富丽堂皇。

    2、内墙涂料一般不用于外墙？
    水性内墙涂料是由水、乳液、颜填料、金属粉、云母粉、助剂等等，内墙涂料与外墙涂料不同是因为它们耐环境性不一样。一般来讲户外的涂料需要对风霜雨雪日照等有一定的抗性（抗水、抗碱、抗紫外线、抗冻性、抗褪色性、抗污染性等），因而在配方中所选原料的要求要高于内墙涂料。一般的内墙涂料所经历的环境比外墙缓和，故一般内墙涂料不能用于外墙。

    3、为什么涂刷之前对墙面湿度和墙面养护期有要求？
    墙面湿，一方面是刚施工完的水泥或沙浆中的水分还未完全褪去，另一方面是环境过湿或下雨造成湿度过大。过湿的墙面会影响涂料表面的附着力，会造成涂料表面起泡，龟裂，褪色并促进霉菌滋生。并且在水分蒸发干燥过程中会使墙体盐分碱分渗出而堆积在表面，对涂料表面有损伤作用和使颜色褪色。
    在水泥墙面成型和抹完灰浆后应有至少28天的养护期，使水泥固化完全，尺寸稳定和使墙碱渗出并清洗掉再进行涂刷。

    4、为什么要进行表面处理，有哪些表面处理的方法？
    不论采用的涂料多么优质，如果事前没有足够及适当的表面处理，所得的涂料表面在性能和效益上都不会完美。表面处理因底材不同而异，但目的是一样的，即给予干燥及稳定的底材。
    表面处理的方法：高压水冲洗，打磨，控制温度，要求底材的保养期，脱落，酸洗，溶剂脱脂，锯削，喷砂，修补等。

    5、粘度很高的水性内墙涂料可否直接喷涂？
    粘度很高的水性内墙涂料，不稀释或少量稀释，可直接用无气喷涂，而且效果较好。如果用有气喷涂，则水性内墙涂料必须稀释到相应的粘度，因为不同的喷枪，不同的气压，所须的水性内墙涂料的粘度不同。水性内墙涂料要求喷枪出漆量和雾幅大，喷幅要大。

    6、为什么水性内墙涂料涂刷时要涂刷两遍以上？
    水性内墙涂料涂刷两遍主要是为了达到其应有的遮盖力和涂料表面性能。因为涂料的遮盖力和涂料表面性能与涂料表面厚度有一定关系，所以为了达到良好的装饰和保护效果，水性内墙涂料要涂刷两遍。前提是依照说明书要求的底材处理和稀释率进行施工。
    刷两遍的间隔时间，应视具体施工条件而定。主要是第一遍全干了以后再涂第二遍。有的涂料表干较慢会延长重涂时间。

    7、批完腻子后多长时间才能刷涂料？
    适于建筑墙体的腻子比较多，主要有水性腻子和硝基腻子，如果是水性腻子，应在24小时以后涂刷，如果是硝基腻子应在5小时后涂刷，具体依据主要是待腻子干了以后再刷涂料，否则涂料表面易鼓泡，起皮。

    8、旧墙面涂刷水性内墙涂料时不刷底漆有无影响，墙面该怎样处理？
    旧墙面如果比较坚固，墙碱又不严重，可以扫干净墙面后直接刷面漆。如果涂料表面松动，铲后表面不平，需重新批腻子，并用底漆保证面漆质量。

    全文

    0 0
  • 祥

    温州市鹿城区

    2019-06-18 15:01:16

    在此签到

  • 抹灰石膏的优势

    2019-06-18 15:01:01
    抹灰石膏砂浆是代替水泥沙浆的更新型、更环保、更经济的国家重点推广的产品，既有水泥的强度，又比水泥更健康环保、持久耐用，粘接力大、不易粉化、不开裂、不空鼓、不掉粉等优点，使用简便，节省成本。

    从单价来讲，抹灰石膏砂浆比水泥砂桨贵，但抹灰石膏砂浆有不少优点,综合下来，每平方米抹灰石膏砂浆抹灰造价反而低于水泥砂浆。

    两种砂浆的比较
    1、基本解决了抹灰层的空鼓、裂缝和脱落问题。同时缩短了抹灰工期，比传统的水泥砂浆抹灰工艺提高功效1.5-2倍。
    2、抹灰石膏料浆容重在1㎏/L-1.3㎏/L，水泥石灰料浆容重在1.7㎏/L-1.8㎏/L，在抹灰厚度同是13㎜-14㎜时，1t抹灰石膏拌合料浆可抹75㎡-80㎡，而水泥石灰拌合料浆才能抹45㎡-48㎡。
    3、制得100㎡的优质饰面墙墙面，所需要工艺操作的劳动定额，石膏类拌合物用劳动定额为83.4h，水泥石灰类拌合物的劳动定额为167.2h。两者对比石膏砂浆减少大量操作工艺程序帮节约1倍左右的劳动消耗。
    4、可免去混凝土表面凿毛工艺、同时缩短了抹灰工期。
    5、在抹灰石膏砂浆罩面上进行装饰，能节省装饰涂料和裱糊用胶，如一般墙面用106涂料为0.3㎏/㎡-0.5㎏/㎡，而抹灰石膏墙面用106涂料是0.2㎏/㎡-0.3㎏/㎡。

    6、抹灰石膏砂浆早强快硬，适宜抢工期。
    7、石膏砂浆有较强的粘结性能，基本消除空鼓，开裂，减少了返工。
    8、石膏砂浆施工时落地灰少，减少了材料的浪费和清理用工。
    9、石膏比砂浆水泥砂桨更适合在冬季施工，可节省大量冬季施工保温费用。
    10、石膏砂浆是A级防火材料，可提高建筑物的防火以及隔声、保温等。
    11、石膏砂浆的销售价给人感觉似乎较贵，但在工程应用中，综合造价并不比传统抹灰材料贵。如：石膏砂浆抹灰层厚度可小于3mm，而水泥砂浆需要抹灰厚度在6mm-8mm以上。

    总结
    综上比较，使用石膏砂浆工程造价可降低10-15%，并减少返工，浪费现象，是新技术发展的优质环保产品，经济效益和社会效益显著，为国家多项政策所重点推荐，成为广大用户之新宠，所用之处必然会取代水泥砂浆。

    全文

    0 0
  • 祥

    绍兴市上虞区牟山互通

    2019-06-07 09:54:48

    在此签到
  • 祥

    绍兴市上虞区牟山互通

    2019-06-07 09:54:47

    在此签到

  • 端午节快乐

    2019-06-07 09:54:00
    祝大家端午节快乐！！

    全文

    0 0

  • 涂料开裂原因剖析

    2019-06-04 18:15:16
    当墙面开裂时，消费者通常会怀疑涂料的质量有问题，其实并不一定是这样。
    行业里有句话说的好：“三分涂料，七分施工”，可见墙面出现的问题并不能全部归结于涂料，很可能是施工不当造成的。
    今天我们就来说说，涂料为墙面开裂背过的“黑锅”及墙面问题的处理方式。

    01
    建筑上的缺陷导致墙面开裂
    如果房屋自身质量就存在一些问题，如保温层有裂缝或墙面开槽后修补涂刷不当，这些都会导致墙面涂刷后出现裂纹。
    遇到这种情况，只需沿着裂纹方向将墙面均匀的剔开，用弹性腻子打底，带胶粘贴密缝带，然后整体找平，依次涂刷底漆及面漆。

    02
    腻子批刮太厚开裂
    如果腻子单次批刮过厚，出现干燥不均匀的现象，也容易引发墙面开裂。这种开裂多见于墙角或墙面不平整的区域。
    要解决这类问题，只需将有问题的地方局部打磨，然后用腻子进行修补即可。

    03
    水泥砂浆抹灰层开裂
    在为墙面做抹灰时，水泥砂浆没有干透就进行批灰，造成水泥砂浆干透后裂开，导致装修完之后出现乳胶漆裂纹。
    这种情况下的墙面开裂如果要补救相对会麻烦一些，若墙面整体出现不规则裂纹，就需要整体剔除，再重新施工。

    04
    墙体表面乳胶漆开裂
    涂刷底漆面漆时，由于前一遍漆尚未干透便开始涂刷下一遍漆，因为收缩率的不同，从而引起墙面面漆的开裂。
    如果只是表面漆膜的龟裂，可以用细砂纸将裂纹打磨掉，重新涂刷即可。
    由此可见，除了涂料自身的质量问题外，墙面开裂大多数还是由于施工不当引起的，并不能完全归结于涂料。
    所以在业主们挑选涂料的同时，装修过程中还要注意墙面涂刷的施工工艺，这样才能避免出现墙面开裂的现象。

    全文

    0 0
  • 祥

    宁波市鄞州区鄞州大道

    2019-06-04 18:13:22

    在此签到
  • 祥

    苏州市虎丘区鹿山路369-5号

    2019-06-03 09:52:06

    在此签到
  • 祥

    苏州市虎丘区鹿山路369-5号

    2019-05-17 08:51:29

    在此签到

  • 外墙柔性耐水腻子

    2019-05-13 19:12:53
    一、耐水腻子的详细解释
    所有室内用建筑腻子分为三类
    1、最差——无法达到这个标准的“伪劣腻子”
    这类腻子主要是矿石粉和胶水现场掺混制作的，极易起鼓、起皮、开裂，寿命极短，如北方地区所说“刮大白”、江浙地区所说“批老粉”等都属于这一类。

    2、中等——达到一般型腻子标准的产品

    这类产品在全国大部分地区已经被明令限制使用，虽然结实程度稍有提高，但仍然容易起皮、开裂，使用寿命较短，821腻子粉及821腻子膏就其中的典型。

    3、最好——耐水腻子

    不但结实，没有起鼓、起皮、开裂现象，而且使用寿命很长，二次装修也不必铲掉。

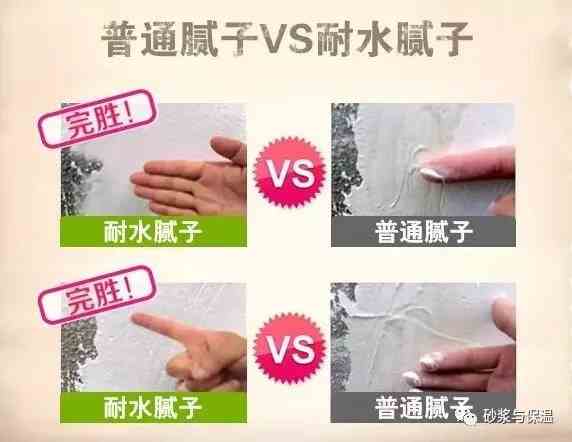

    耐水腻子与普通腻子的对比

    耐水腻子是建筑腻子的一种，除了“耐水型（N型）”产品外，还有“一般型（Y型）”产品，两者的最主要区别就是耐水性能及结实程度。耐水型产品要求在标准状态粘结强度达到0.50Mpa以上，而一般型仅为0.30Mpa以上，此外，耐水型产品要求产品刮涂后浸泡在水中48小时仍然无起皮、开裂、起鼓现象发生，并且能达到0.30Mpa以上的粘结强度，而一般型产品浸水后便会脱落，强度为零。

    一般来说，耐水腻子正常披刮上墙后，其使用寿命应在15年以上，而一般型非耐水腻子在外层有乳胶漆保护的情况下仅能达到5年左右。这些非耐水腻子的最大危害就是使用寿命较短，容易空鼓、起皮、开裂，为室内装饰带来了极大的隐患。

    耐水腻子除耐水性能好以外主要有以下几方面特点

    01手感好

    耐水腻子施工后表面光滑细腻，收光处理后的腻子会给人滑腻的手感，具备装饰效果可作为装饰层。

    02耐久性好

    普通腻子因耐水性能差，以后再装修时必须连同原来的涂料一并铲除清理干净，再重新刮腻子。不仅增加成本造成资源的浪费、装修成本（材料费、人工费）的提高，铲除下来的废弃物，难以再生利用，会对环境造成污染。耐水腻子则一劳永逸，经过若干年后进行二次、三次或更多次装修时，不用再铲下腻子层，打磨表层、局部修补后即可进行下一到工序等，省时省力且又保护墙体。通常良好的耐水腻子可确保与墙体同寿命。

    03节省涂料

    耐水腻子特有的白度和致密度，使其单位面积涂料附着力、遮盖率比使用普通腻子的墙体可节省25～30%的涂料用量。

    04粘结度高

    JG/T298-2010《建筑室内用腻子》标准对腻子的强度有了明确规定，普通腻子的标准状态粘结强度大于0.25MPa，对浸水后的强度没有要求，而耐水腻子要求标准状态粘结强度达到0.50MPa，浸水后的粘结强度大于0.30MPa。通过标准可以看出，耐水腻子的强度高于普通内墙腻子，因此使用耐水腻子不容易产生空鼓、脱落。

    05性价比高

    耐水腻子单价是普通腻子单价的1-2倍，这也是影响耐水腻子推广的一个因素，但使用耐水腻子后的装饰效果是普通腻子远远达不到的。而且从涂料用量以及二次装修时腻子的成本和施工费用综合计算，使用耐水腻子性价比更高。

    耐水腻子上墙批刮时应注意的问题

    1、墙面基层吸水性强时，在刮腻子前用墙固进行封闭，以免腻子中的水分和胶料被基层过多地吸收，影响腻子的附着性。

    2、掌握好刮涂工具的倾斜度，批刮腻子时注意用力均匀，以保证腻子饱满。

    3、为避免腻子收缩过大，出现开裂和脱落，单次批刮不要过厚，根据不同的腻子的特点，厚度以0.5-1.0mm为宜。

    4、不要过多地往返刮涂，以免出现卷落或将腻子的胶料挤出封住表面使其不易干燥。

    耐水腻子打磨时应注意的问题

    由于耐水腻子强度较高，产品胶性大，搅拌和批刮时要比非耐水腻子困难。耐水腻子的强度也要比非耐水腻子高，打磨时也会比较费力。

    1、施工时尽可能不要留下刮痕，若有刮痕可用工具顺手刮下即可消除。

    2、腻子层九成干时安排打磨处理，这时既省力又不粘附砂纸。

    3、打磨后要即时清除表面的灰层，防止二次室内粉尘污染。

    4、手工打磨应将砂纸（布）包在打磨垫上，往复用力推动垫快，不能只用一两个手指压着砂纸打磨，以免影响打磨的平整度。机械打磨常用电动打磨机，将砂纸夹于打磨机上，轻轻在基层上面推动，严禁用力按压以免电机过载受损。

    耐水腻子层面涂刷乳胶漆应注意的问题

    由于耐水腻子呈碱性，PH值为12-13。耐水腻子要利用灰钙（主要成分有CaO，生石灰）遇水及二氧化碳的一系列复杂反应使自身的强度提高，这其中会产生有一定碱性的氢氧化钙，而且这种碱性一般要持续5-7天才会消失。这种碱性如果控制不好，会令施工者有灼烧得感觉，同时还可能使面层乳胶漆的色浆分解，导致颜色不均。

    鉴于色漆对碱性基层敏感，为避免出现色漆发花现象，故在使用耐水腻子基层的墙面涂刷彩色墙面漆前需涂刷两遍优质抗碱封闭底漆。使用配套的抗碱封闭底漆以后，不仅仅可以提高漆膜丰满度，减少墙面漆的消耗量更重要的是可以最大程度的避免色漆发花浮色现象。

    全文

    0 0
  • 祥

    苏州市姑苏区312国道花莲路68号

    2019-05-13 06:56:45

    在此签到
  • 祥

    苏州市虎丘区鹿山路369-5号

    2019-05-05 17:06:35

    在此签到

  • 真石漆

    2019-04-27 08:22:41
    在当前的外墙涂料市场中，真石漆由于具备了抗紫外线、耐候性、抗冻融性等多种性能，满足了人们多元的需求，正成为了外墙涂料的主流，许多房地产工程使用天然真石漆来作为外墙的保护装饰材料。
    ▍什么是真石漆？

    天然真石漆主要是以高分子合成树脂乳液和多种不同粒径天然颜色石材组成的材料，是通过涂装体系匹配组成的涂膜系统，主要用来仿制各种颜色花岗岩石材效果，从而使真石漆替代花岗岩石材，减少整体建筑物荷载，降低成本实现效果。不仅拥有丰富立体的装饰效果，而且能够给予建筑长久的呵护。该产品性能优异，广泛应用于各种高端住宅、酒店、别墅、办公大楼等。

    ▍与石材相比

    外墙石材的容量要根据设计和区域所定，但目前石材干挂的承重太大，在高层建筑上有局限性；也因为石材是不可再生资源，国家开采限量。石材幕墙防火性能很差，尤其在高层建筑，火灾一般均在室内燃起，楼内的大火会使挂石板的不锈钢板和金属结构温度升高，使钢材软化，失去强度，石板将会从高层形成石板“雨”落下，不仅对行人造成危险，也给消防救火造成困难。为了建筑外墙的美观和求实达到石材的效果，仿石材产品便孕育而生。外墙建筑石材种类其实无外乎花岗岩、玄武岩、石灰岩、白云岩、砂岩、大理石等。

    ▍与外墙砖相比

    外墙瓷砖在多层建筑以下可使用，高层建筑以及个别主城区已禁止使用瓷砖贴面，在较复杂的曲面建筑中较难成形；真石漆可应用于各式工业与民用建筑，在多层及高层建筑及复杂曲面建筑中均可应用。在造价上真石漆较低与外墙砖，真石漆没有粘结剂的成本，而在外墙外保温上贴外墙砖，需要有粘结剂粘结，加上瓷砖的勾缝剂，光这一项约需增加额外成本15-20元/平方。外墙真石漆的安全性能要远远优于外墙砖，不会发生像外墙砖那样时间一久初见脱落，砸伤人的事故，真石漆质轻则不易整块脱落，即使脱落也不会造成重大事故。

    ▍常见问题解决方案

    1、怎样预防真石漆褪色问题？
    解决方案：采用高品质天然彩砂，每批次彩砂都进行耐水、耐酸碱、耐老化、机械稳定性等测试，再搭配优质乳液。

    2、怎样预防真石漆色差问题？
    解决方案：庞大的彩砂库存、严苛的检验标准、单批次可生产50吨的强大实力（可施工一万五千方左右）、专业的施工指导（同一面墙严禁混用多个批次）

    3、怎样预防真石漆淋雨发白、日久黄变问题？
    解决方案：选用耐水型乳液避免遇水发白现象，采用优质乳液以抵挡紫外线带来的伤害从而改善真石漆黄变现象。

    4、怎样预防真石漆藏灰变脏问题？
    解决方案：通过丰富的经验设计合理的彩砂粒径组合，施工严格按照规定厚度喷涂以形成完整致密的漆膜，再搭配拥有荷叶自洁效应的有机硅清漆罩面，有效提高真石漆耐沾污性。

    ▍四步快速鉴别真石漆优劣

    一看
    打开包装，观察状态，劣质真石漆往往因为乳液添加量少看起来不够水润，干巴巴的样子，甚至有些使用劣质助剂出现严重的分水现象。

    二摸
    看起来水润的真石漆并不意味着乳液含量一定高，可随手摸一把真石漆在手中放置片刻，乳液会慢慢渗入手掌纹路，一般使用好的乳液且添加量足够，等乳液风干后会形成一层保护膜，此时干撕可像撕死皮一样一块块撕掉，如果水洗，即使用洗衣粉也很难洗掉，而劣质真石漆很容易洗掉，有些甚至清水就可以洗净。

    三洗
    用手抓一把真石漆放入装有清水的杯中，水洗后静置两分钟将水倒出。劣质真石漆洗过之后几乎都是白砂，且水会被色浆染色。

    四喷
    喷涂过程中查看掉砂情况及形成的漆膜，优质真石漆能形成饱满的漆膜且硬度够，而劣质真石漆容易“飞砂成河”。

    全文

    0 0
  • 祥

    苏州市虎丘区金山路99号

    2019-04-27 07:27:06

    在此签到

  • 柔性耐水腻子

    2019-04-26 22:02:59
    一、耐水腻子的详细解释
    所有室内用建筑腻子分为三类

    1、最差——无法达到这个标准的“伪劣腻子”

    这类腻子主要是矿石粉和胶水现场掺混制作的，极易起鼓、起皮、开裂，寿命极短，如北方地区所说“刮大白”、江浙地区所说“批老粉”等都属于这一类。

    2、中等——达到一般型腻子标准的产品

    这类产品在全国大部分地区已经被明令限制使用，虽然结实程度稍有提高，但仍然容易起皮、开裂，使用寿命较短，821腻子粉及821腻子膏就其中的典型。

    3、最好——耐水腻子

    不但结实，没有起鼓、起皮、开裂现象，而且使用寿命很长，二次装修也不必铲掉。

    耐水腻子与普通腻子的对比

    耐水腻子是建筑腻子的一种，除了“耐水型（N型）”产品外，还有“一般型（Y型）”产品，两者的最主要区别就是耐水性能及结实程度。耐水型产品要求在标准状态粘结强度达到0.50Mpa以上，而一般型仅为0.30Mpa以上，此外，耐水型产品要求产品刮涂后浸泡在水中48小时仍然无起皮、开裂、起鼓现象发生，并且能达到0.30Mpa以上的粘结强度，而一般型产品浸水后便会脱落，强度为零。

    一般来说，耐水腻子正常披刮上墙后，其使用寿命应在15年以上，而一般型非耐水腻子在外层有乳胶漆保护的情况下仅能达到5年左右。这些非耐水腻子的最大危害就是使用寿命较短，容易空鼓、起皮、开裂，为室内装饰带来了极大的隐患。

    耐水腻子除耐水性能好以外主要有以下几方面特点

    01手感好

    耐水腻子施工后表面光滑细腻，收光处理后的腻子会给人滑腻的手感，具备装饰效果可作为装饰层。

    02耐久性好

    普通腻子因耐水性能差，以后再装修时必须连同原来的涂料一并铲除清理干净，再重新刮腻子。不仅增加成本造成资源的浪费、装修成本（材料费、人工费）的提高，铲除下来的废弃物，难以再生利用，会对环境造成污染。耐水腻子则一劳永逸，经过若干年后进行二次、三次或更多次装修时，不用再铲下腻子层，打磨表层、局部修补后即可进行下一到工序等，省时省力且又保护墙体。通常良好的耐水腻子可确保与墙体同寿命。

    03节省涂料

    耐水腻子特有的白度和致密度，使其单位面积涂料附着力、遮盖率比使用普通腻子的墙体可节省25～30%的涂料用量。

    04粘结度高

    JG/T298-2010《建筑室内用腻子》标准对腻子的强度有了明确规定，普通腻子的标准状态粘结强度大于0.25MPa，对浸水后的强度没有要求，而耐水腻子要求标准状态粘结强度达到0.50MPa，浸水后的粘结强度大于0.30MPa。通过标准可以看出，耐水腻子的强度高于普通内墙腻子，因此使用耐水腻子不容易产生空鼓、脱落。

    05性价比高

    耐水腻子单价是普通腻子单价的1-2倍，这也是影响耐水腻子推广的一个因素，但使用耐水腻子后的装饰效果是普通腻子远远达不到的。而且从涂料用量以及二次装修时腻子的成本和施工费用综合计算，使用耐水腻子性价比更高。

    耐水腻子上墙批刮时应注意的问题

    1、墙面基层吸水性强时，在刮腻子前用墙固进行封闭，以免腻子中的水分和胶料被基层过多地吸收，影响腻子的附着性。

    2、掌握好刮涂工具的倾斜度，批刮腻子时注意用力均匀，以保证腻子饱满。

    3、为避免腻子收缩过大，出现开裂和脱落，单次批刮不要过厚，根据不同的腻子的特点，厚度以0.5-1.0mm为宜。

    4、不要过多地往返刮涂，以免出现卷落或将腻子的胶料挤出封住表面使其不易干燥。

    耐水腻子打磨时应注意的问题

    由于耐水腻子强度较高，产品胶性大，搅拌和批刮时要比非耐水腻子困难。耐水腻子的强度也要比非耐水腻子高，打磨时也会比较费力。

    1、施工时尽可能不要留下刮痕，若有刮痕可用工具顺手刮下即可消除。

    2、腻子层九成干时安排打磨处理，这时既省力又不粘附砂纸。

    3、打磨后要即时清除表面的灰层，防止二次室内粉尘污染。

    4、手工打磨应将砂纸（布）包在打磨垫上，往复用力推动垫快，不能只用一两个手指压着砂纸打磨，以免影响打磨的平整度。机械打磨常用电动打磨机，将砂纸夹于打磨机上，轻轻在基层上面推动，严禁用力按压以免电机过载受损。

    耐水腻子层面涂刷乳胶漆应注意的问题

    由于耐水腻子呈碱性，PH值为12-13。耐水腻子要利用灰钙（主要成分有CaO，生石灰）遇水及二氧化碳的一系列复杂反应使自身的强度提高，这其中会产生有一定碱性的氢氧化钙，而且这种碱性一般要持续5-7天才会消失。这种碱性如果控制不好，会令施工者有灼烧得感觉，同时还可能使面层乳胶漆的色浆分解，导致颜色不均。

    鉴于色漆对碱性基层敏感，为避免出现色漆发花现象，故在使用耐水腻子基层的墙面涂刷彩色墙面漆前需涂刷两遍优质抗碱封闭底漆。使用配套的抗碱封闭底漆以后，不仅仅可以提高漆膜丰满度，减少墙面漆的消耗量更重要的是可以最大程度的避免色漆发花浮色现象。

    全文

    0 0

  • 建筑底漆

    2019-04-25 23:02:13
    通常建筑行业中的底漆，主要有以下几种分类

    渗透型底漆

    渗透性能出众，主要针对基面强度稍差，孔隙率较大的墙体，滚涂或者喷涂施工后对基层有渗透加固和封闭作用。

    封闭底漆

    封闭性能出众，主要针对基面碱和盐性较大的新基面，新砂浆或者腻子基面在初期没有完全养护和水化硬化时候，基层表面含有大量碱性和钙盐严重威胁涂料外观，封闭底漆具有封闭基面、阻隔碱性和钙盐的作用。

    有色底漆

    有色底漆大多为黑色，还有具有和面漆相同或者接近颜色的同色底漆，有色底漆作用具有一般底漆的作用同时具有一定功能性。功能性主要体现在于降低面漆的耗用量，提高面漆均一性，避免发花、露底等现象。

    真石漆施工选择透明底漆还是有色底漆？

    透明底漆和黑色底漆主要的不同在于墙面的分格，如果墙面分大格或者不分格的话，应该使用透明底漆，分大格的话后面还需用黑漆描线，而如果墙面是分小格的话则应该使用黑色底漆，除了这一点的不同，透明底漆和黑色底漆其实并没有什么区别，在选择时也无须太过纠结。

    全文

    0 0

  • 涂料填料知识

    2019-04-24 22:59:23
    在涂料中使用的填料主要品种有：方解石粉（重钙）、滑石粉、煅烧高岭土、水洗高岭土、硅灰石、云母粉、硫酸钡、石英粉、白云石、凹凸棒土、合成硅酸铝等。

    方解石粉（重钙）
    密 度：2.6
    吸油量：25-50
    特 点：白度高，成本低，性能稳定。
    用 途：太广泛了。在涂料工业中，大量用来做填料。用于底漆中，可增强底漆对于基层表面的沉淀性和渗透性；用于厚漆中，可增稠涂料、加厚、填充、补平；在半光漆或无光漆中，是理想的消光填料；在金属防锈涂料中，水解能生成氢氧化钙，可与铁表面形成氢键而增强涂膜的附着力，还可吸收H+;用在建筑涂料中，吸油量低，对乳液需要量低，既可以降低乳胶漆的成本，又起骨架作用，增加涂膜厚度，提高机械强度、耐磨性等，因而成为乳胶漆中最常用的填料。
    相对于轻钙的优缺点：轻钙吸油量大，需要大量乳液，增加了成本；轻钙不是很稳定，容易结团，造成乳胶漆储存不稳定；轻钙达到一定细度，干遮盖稍好一些。

    滑石粉
    层状结构
    密 度：2.7-2.8
    莫氏硬度：1
    特点：滑腻感。
    用涂：广泛。在用于内墙涂料中，可提高耐擦洗性和施工性；用于防腐涂料中，由于延长了腐蚀物质的扩散路径，可改善防护效果；与沉淀硅酸盐相似，滑石粉也可以充当颜料的隔离剂，提高颜料的着色效果。
    缺点：易粉化，建议用量适当。

    煅烧高岭土
    片状结构
    密 度：2.50-2.63
    莫氏硬度：3-4
    吸 油 量：50-95
    比表面积：8-16
    特点：可改善涂料触变性和抗沉淀性，对流变性没有影响，具有消光作用，增加白度和遮盖。
    缺点：吸水性较大，不适合提高涂料的触变性，不适合制备憎水性涂膜。

    硅灰石
    针状或纤维状结构
    密 度：2.8
    折 射 率：1.62
    莫氏硬度：4.5-5.0
    具有增强作用、降低裂纹敏感度、一定的增稠和触变作用。
    在涂料工业中：可以作为体制颜料兼增量剂实用，它能增加白色涂料明亮的色调，在不使涂料白度和遮盖力下降的条件下，能取代部分钛白，并能长时间保持这种色调。
    硅灰石吸油量低，具有很好的填充量，可以降低涂料成本；
    硅灰石针状结晶使它可作为涂料良好的悬浮剂，使色漆的沉淀柔软易于再分散；硅灰石碱性大，非常适合用于聚醋酸乙烯涂料，能使着色颜料分散均匀；
    硅灰石还具有改进金属涂料的防腐能力，在自清洁型涂料中作为增强剂；
    除用于水性涂料外，还可以用于底漆、中间涂层、油性涂料、路标涂料等；
    在沥青涂料中替代石棉；
    硅灰石用于涂料中，能提高涂料的耐磨性和耐候性，其原因在与它的针状和纤维状结构，在涂料中相叠，除能增加涂膜的屏蔽性外，还有较强的反射紫外线的能力，因而提高了涂膜的耐老化性。
    据资料：用它替代20%钛白也不会改变涂膜的不透明性和其他性质；硅酸盐和二氧化硅的不透明度大，原因是粒子表面富有亲水性。水向这些颜料粒子中扩散要比向乳胶粒子中扩散容易的多，干燥以后在融合的乳液涂膜内形成细微的空气/二氧化硅界面，提高了涂膜的不透明性。

    题外话：现在市场上大多数所谓的硅灰石主要是重钙和硅灰石的混合物。
    做个试验：取出一些硅灰石，往其中滴加盐酸，
    冒出大量气泡的，说明里面混入了大量的重钙。
    CaCO3+2HCl=CaCl2+H2O+CO2 ↑
    放出的气体为二氧化碳。
    成玻璃化膏状的，说明是硅灰石。
    硅灰石的主要成分是偏硅酸钙，
    CaSiO3+2HCl=CaCl2+H2SiO3
    H2SiO3是硅酸，玻璃状物。

    硫酸钡（重晶石粉）
    密 度：4.3-4.5
    折射率：1.63-1.65
    吸油量：9
    硫酸钡耐酸、耐碱、耐光、耐热，熔点高达1500℃，不溶于水，吸油量低。
    缺点：密度大，易沉淀，适当选用细度高一点的，做好增稠体系。OK
    在涂料工业中主要用于底漆中，利用它的吸油量低，耗漆量少，可制成厚膜底漆，填充性好、流平性好、不渗透性好，增加涂膜硬度和耐磨性。
    硫酸钡折射率高，主要用于调色漆中，可节省大量昂贵的色浆成本。

    绢云母
    绢云母是一种细粒的白云母，属层状结构的硅酸盐，结构是由两层硅氧四面体夹着一层铝氧八面体构成的复式硅氧层。化学式K2O3Al2O3·6SiO2·2H2O,晶体为鳞片状，富弹性，可弯曲。
    密 度：2.8
    吸油量：20-50
    绢云母具有良好的耐酸性、耐碱性，化学稳定性好，有中等的干遮盖力和较好的悬浮性。
    用在涂料中可提高涂料的耐候性，阻止水汽穿透，防止龟裂，延迟粉化。
    在含有滑石粉的配方中加入云母，涂料的抗腐蚀性能提高，表面硬度增加，耐擦洗提高，颜料效率提高。

    合成硅酸铝
    合成硅酸铝实际是一种硅酸铝钠，是一种无定形高分散的体制颜料。
    密 度：2.0-2.1
    平均粒径：1.5μm
    吸 油量：75-150
    粒径小，粒度分布窄，没有沉淀分层现象，是涂料的悬浮性大大提高，是涂料色相纯正，着色力强，遮盖力提高，可提高涂料的分散性及细度指标，对涂料的外观、光泽度、丰满度、硬度都有良好的效果。
    合成硅酸铝不会与磷酸盐分散剂作用，可是乳胶漆具有良好的分散稳定性。合成硅酸铝的超细性能及高分散性，能使乳胶漆稍微增稠，以防止颜料沉淀及表面分层现象。
    另外乳胶漆的涂膜耐擦洗性及耐候性不会因超细硅酸铝的加入而下降，替代钛白粉用量的10-20%，漆的遮盖力不会减弱。
    合理采用硅酸铝替代部分钛白生产的乳胶漆会具有以下特点：
    由于粒径小、粒径分布窄，没有沉淀分层现象，填料的悬浮性大大提高，开罐效果好。
    涂料色相纯正，着色力强，遮盖力提高。
    由于改善了涂料的分散性及细度指标，对涂料的外观、光泽度、丰满度、硬度以及分散性都有良好的效果。
    由于节省了10-20%的钛白粉，从而大幅降低涂料的生产成本。
    此外，合成硅酸铝呈碱性，在涂料中对酸碱性起到缓冲作用，特别是醋酸乙烯乳胶漆体系中，能防止储存过程中因醋酸乙烯脂水解导致乳胶漆PH值下降。
    缺点：由于其比表面积大，吸油量高，而且必须彻底分散才能发挥其增效作用，否则容易造成后增稠。此外，它具有消光作用，不宜用于高光漆。

    全文

    0 0
  • 祥

    苏州市吴中区

    2019-04-24 22:03:09

    在此签到

  • 外墙涂料饰面存在的问题和对策

    2019-04-23 08:50:29
    彩色涂料作为外墙饰面愈来愈受到广大设计单位和施工单位的欢迎，其色彩丰富，工艺简单，施工效率高，不需搭设架子，造价较低且维修方便，若采用喷涂工艺效果更好。但是，从20世纪80年代以来，推广外墙涂料的效果并不明显，许多建筑外立面完工后不久发生严重退色、污染，有的还起鼓、脱落。有些建筑物整个外立面色差明显，颜色不均匀，影响了整个城市的美观。本文分析涂料饰面存在的问题及对策。

    　　1.基层问题
    　　基层水泥砂浆抹灰层质量低劣，主要是平整度差，影响面层涂料饰面的质量，尤其是高层建筑从上到下要做到横平竖直难度确实很大，而涂料饰面如果平整度差十分影响感观。另外，若在混凝土加气块、陶粒空心砖表面上抹灰还容易发生空鼓、裂缝。即使水泥砂浆与基层粘结良好，大面积水泥砂浆抹灰的收缩裂缝也不可避免。要克服这些通病，可从以下方面着手。
    　　（1）混凝土基层采用清水混凝土，加强模板刚度，拆模后不再抹灰，可以用聚合物水泥刮膏的方法找平，较大凹凸宜用手提砂轮进行打磨。
    　　（2）实心或多孔粘土砖基层，首先要求按清水砖墙标准砌砖，不再抹灰，仅在勾缝后直接刷涂料。亦可先刷涂料后再勾缝，可以取得类似饰面砖外饰面的效果。
    　　（3）高层公共建筑（如钢筋混凝土框架结构或钢结构的办公大楼）的围护结构，不宜用加气块、砌块、空心砖或陶粒空心砖，应推广两面光的钢筋混凝土保温外墙挂板，刷上涂料即可交付使用，保证了质量，且大大简化了装饰工艺，加快了进度，提高了劳动效率。为降低成本，这类钢筋混凝土保温外墙板宜在现场预制。

    　　（4）外墙必须用水泥砂浆抹灰时，建议采取以下措施。
    　　1）基底除使用粘土砖（含多孔砖或空心砖）外，宜采用掺入胶液的各种界面剂，以提高抹灰砂浆与各种墙体的粘结力，不但能防止空鼓、开裂，还有一定的防水作用。
    　　2）面层尽量不用1：1或1：2水泥砂浆。单方水泥用量过多，砂浆收缩大，易产生裂缝，建议在水泥中掺加粉煤灰。水泥砂浆不宜太稀，更不应在水泥砂浆表面撤干水泥压光。
    　　3）水泥砂浆抹灰必须坚持分格。分格不宜太大，一般不大于5m2，分格后可利用拉缝调节水泥砂浆的收缩，分格缝宜用嵌缝膏嵌缝。
    　　4）必须严格按照操作规程和工艺规定抹水泥砂浆。根据气候情况，养护时间不少于7d。
    　　5）冬期不宜施工，一是不易保证水泥砂浆的施工质量；二是水泥砂浆内的水分不易蒸发；三是掺加防冻剂后对涂料有影响。由于冬施气温低，工人操作难度也大。
    　　6）在水泥砂浆中掺加杜拉纤维和适量胶液配制成聚合物杜拉纤维砂浆，可起抗裂补强作用，不仅在表面涂刷涂料的水泥砂浆基层中可以掺用，即使在一般的水泥砂浆抹灰中也可掺用。据介绍，在水泥砂浆中掺加杜拉纤维，每10mm厚的水泥砂浆中掺0.05%体积掺量或每立方米水泥砂浆中掺0.7ks的杜拉纤维，其增加费用仅2元左右，却能对水泥砂浆的抗裂、抗渗、抗冻、抗冲击、耐磨、增强延性及其耐久性起很大作用。所以，为消除或减少质量通病，提高其抗裂性、可操作性和粘结强度等各方面的性能，应大力推广聚合物杜拉纤维水泥砂浆。

    　　2.涂料档次及色调的选用问题
    　　近年来外墙涂料品种繁多，价格差异很大，高层建筑涂料外墙翻修一次很不容易，建议采用中高档涂料。北京市颁发建筑物外立面限期保养维修的规定非常必要，但仅凭使用年限来判定并不是好方法，而应根据建筑物立面的实际陈旧、损坏程度评定是否翻修，以利于鼓励使用性能好的外墙涂料。

    　　3.外墙涂料的污染问题
    　　外墙涂料污染主要来自两个方面，一是从外面带来的污染，二是从内部泛出来的污染。
    　　外部带来的污染很多，如风沙、尘土、大气中飘浮的微小颗粒污染与施工质量也有直接关系，若外侧窗台既无坡度也不凸出，窗台积灰后雨水会将尘土从窗台冲下，污染窗下墙。女儿墙顶部、凹凸的腰线、窗套、阳台等处的积灰也会随雨水流下，污染墙面。这些部位应在凸出部分底下做滴水线。不少工程已不设外窗台，窗户和墙面外平，女儿墙顶面做成内坡，使雨水流向屋面。
    　　从内部泛出来的污染问题更为复杂，如泛碱现象很难避免，碳化、老化问题也不断发生，致使不少涂料经过若干年后就会变色。采用在正式涂刷涂料前，于水泥砂浆基层涂底料的方法来防止泛碱或析出的化学成分污染面层涂料，但不够理想，需进一步解决。清水混凝土外墙应在除污垢和油垢后刷界面剂并用水泥加胶的腻子刮平，但由于胶品种较多，且化学成分各异，这些材料的析出物会使表面涂料污染变色。若在水泥砂浆中再掺加抗冻剂等附加掺合料，则后果更不堪设想。
    　　为了防止以上种种弊端，建议：
    （1）最好待水泥砂浆干透后再施工面层涂料。
    　　（2）必须涂刷基层处理剂（或叫底漆）。
    　　（3）不要在冬期或低温阶段施工。
    　　（4）水泥砂浆中不应掺入会析出污染面层的附加剂。此外还要适当增加涂料层的厚度（即多刷1-2遍），宜在涂料表面再刷一道使色彩保持鲜艳的涂层（尽管费用高一些，但是从长远综合效益来考虑还是值得的）。

    　　4.维修问题
    　　涂料饰面是一种薄层饰面，在长期风吹雨淋、日光暴晒下颜色会逐渐暗淡，因此须定期或不定期进行维修，一般5年，高档涂料可延长到7-10年。施工一般采用吊椅，但操作面太窄，操作人员挪动困难。6层以下可采用升降的桥架或单体升降平台人工喷涂。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369号-29幢-2楼

    2019-04-23 08:44:06

    在此签到

  • 真石漆打样流程

    2019-04-22 22:33:02
    外墙漆工程必须按照项目施工方案展开，其中有严格的涂层要求，比如真石漆、岩片漆、质感砂壁漆、仿大理石水包水多彩涂料等需要和腻子、底漆、罩光漆搭配构成饰面层。可见外墙涂料施工工序并非一二，正因如此，真石漆等面漆在施工过程中较容易出现偷工减料的环节。下面小编就分享一些涂刷真石漆打样制作流程。

    制作流程：基层处理→批刮找平腻子→ 批刮柔性腻子→ 打磨→ 弹线分格→滚涂封闭底漆→ 贴分色纸→ 描缝→ 喷涂真石漆→上罩面漆→标示，清洁整顿现场

    工站：【基层处理】【基层处理→批刮找平腻子→ 批刮柔性腻子→ 打磨】

    1.按照客户指定区域进行打样。

    2.清除墙体浮砂异物、油污、粉尘。

    3.旧墙体如有苔藓、霉菌、要用10%草酸水溶液洗净，如有不正常的旧漆膜也要清除洗净。

    4.提前在CAD上按客户要求设计尺寸大小。

    5.水平起始定位按照三点一线原理。分好基层面外框大小，贴好分色纸，宽胶带。

    6.批刮找平腻子（粗）两遍。待找平腻子干燥后，批刮柔细腻子（细）。

    7.人工打磨。

    注意事项：

    1.对选取主要涂装工具：搅拌器，专用涂料喷枪，粗细砂纸，批刀，铲刀，水平管，尺，空压机，可收缩电线，滚筒（7,14寸），气管（内径10mm），羊毛，鬃毛，墨斗盒，分色纸，宽胶带等做全面检查。

    2.在客户指定区域因选取较好的水泥基面进行基层处理。

    3.墙面的异物需清洗干净方才进行下道工序的制作。

    4.放完起始水平线，一定要用水平尺矫正，按CAD设计尺寸分好基层面外框大小。（此外框面起始线应保证人眼正常视觉，不宜过高或低）

    5.外框边缘因先贴分色纸，在贴宽胶带，检查水平，垂直合格后，方能进行下道工序。

    6.批刮找平腻子时应当选用近期生产腻子，腻子需使用机械搅拌均匀。

    7.当粗腻子批刮完后，因在重新批刮一边粗腻子（特定要求时，需用楼板作业）

    8.粗腻子批刮完后，需撕掉边缘分色纸和宽胶带，保证该工序4小时干燥（依气温，湿度做判断）

    9.样板边框四周清晰可见，无腻子粘接，无脏污。

    工站：【中间层处理】【弹线分格→滚涂封闭底漆→ 贴分色纸→ 描缝】

    1.按照CAD设计真石漆样板尺寸，放好水平垂直点，依次水平，垂直弹线。

    2.墨斗弹线分格因清晰，每弹一道线需用水平尺校准，离墙面3M远目测。

    3.整体弹线分格完后，多余边线部位用砂纸打磨掉。

    4.使用鬃毛刷将打磨的粉层去掉。

    5.滚涂透明封闭底漆。

    6.延线贴好分色纸。

    7.延分色纸边缘描好黑缝。

    注意事项：

    1.按照CAD设计尺寸样板弹线，上下左右需留下等比例空白边缘（5-15CM）。

    2.当校准或目测无偏差时方才可进行下道工序。

    3.打磨多余边线部位一定要充分。

    4.滚涂透明封闭底漆因均与，无漏滚刷。

    5.延墨斗线贴好分色纸（分色纸切边应平直，无损坏）。

    6.上两道工序检查完成后，方才进行描缝，无墨斗线，封闭底漆，黑漆残留物，等待充分干燥。

    工站：【表面层处理】【喷涂真石漆→上罩面漆→标示，清洁整顿现场】

    1.真理解好机器电源，清晰喷枪，确认客户所打样本来料。

    2.打包好无须作业面部位。

    3.喷涂时第一遍覆盖厚度以遮盖腻子本色，遮盖黑漆为准。

    4.喷涂第二遍，要求面层清洗可见，不乏花，不起瘤，不超过黑泡厚度即可。

    5.喷涂完后，撕掉分色纸。

    6.等待充分干燥

    7.处理，填充分格线条。

    8.上罩面漆（按客户要求确认其，亮光哑光）。

    9.贴号产品标示，公司LOGO。

    10.打扫整理现场卫生，带走制样垃圾，保证现场干净整洁。

    注意事项：

    1.喷枪气管不宜过长，要保证拥有足够的出气量，空压机气罐满气。

    2.打包部位需严实，链接处粘接牢固，防止枪口出风将打包纸吹落。

    3.第一遍喷涂不宜过后，盖住腻子，和黑漆本色即可。

    4.第一遍喷涂后，基面表干即可，可进行第二次喷涂。

    5.撕线条是不宜过快，缓慢即可。

    6.等待充分干燥后，使用美工刀，砂纸处理缝边缘（样板表面严禁打砂纸）。

    7.黑缝需进行手工涂刷（使用封闭底漆调黑，具有流平性，益于施工）

    8.上罩面漆时务必检查合适其是亮光还是光。

    9.标注样板外围尺寸，贴好该样板施工工艺即公司LOGO.

    10.带走现场垃圾，整理，整顿现场卫生。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369号-29幢-2楼

    2019-04-22 18:37:54

    在此签到
  • 祥

    苏州市虎丘区鹿山路369-5号

    2019-04-20 12:46:03

    在此签到

  • 抹面网格布

    2019-04-19 22:54:21
    现在装修的目的就是为了一个好看实用，谁希望家里新装的房子没住多久就出现各种裂纹呢？

    可是由于中国房屋的基建标准实在不咋样，加上现在的购房者，拿到房马上就开工了，而且目前的操作顺序就是先改结构，这里设计的不好，哪里没有人性化等等。一个新房被工人拆的千疮百孔，这些也对后期墙面开裂有很大的诱因。

    于是预防墙面开类的方法层出不穷，网格布就是目前最为流行的一种做法，一套房子做下来，人工甲材料，上千块很正常。

    那么墙面一定要用网格布吗？下面就来为大家说道说道：
    墙面网格布是一种中碱或无碱玻璃纤维纱为原料，然后织成玻璃纤维网格布作为基材，再经涂覆液烘干后而成的一种新型耐碱产品。

    墙面网格布

    这种网格布主要是为了防腐和抗裂，应用在水泥、石膏和墙体中，能够让墙面建筑增加强度并防裂，另外它具有以下特点。

    1、化学稳定性好。可以抗酸、抗碱、耐水、耐水泥侵蚀及抗其他化学腐蚀。

    2、高强度、高模量、重量轻，因此抗冲击性较好。

    3、尺寸稳定性好，硬挺、平整、不易收缩变形、定位性佳。

    4、可以房霉变、防虫。

    5、具有防火、保温、隔音、绝缘的作用。

    要不要用？

    1、对于新房而言，轻墙体的梁与承重墙交缝处随着沉降会有轻微的裂纹，这样的问题可以用牛皮纸处理，但对于一些稍大的缝隙就需要使用网格布来进行处理了。

    2、对于一些年代稍远的房子，一般都是砖墙和沙灰墙，这样的墙就很容易龟裂，旧房改造时需要对墙面使用网格布，这样可以延长龟裂出现的时间，但是不能保证完全不裂。

    3、近代的房子一般都是砖混或者混凝土的房子，这些房子发生裂纹的情况比较少，但是如果出现的话，可以按照实际的情况来处理。

    4、如果墙面基层水泥砂浆的强度比较低或者有掉砂现象，可以采用网格布解决；

    5、如果墙面出现裂痕并且是在不同材料的交接处，也可以用网格布解决。

    6、原墙面如果没有空鼓，可以禁得住开槽的强烈冲击，却仍然没有什么大的裂缝，也没有脱落，这样的墙其实可以直接批腻子不需要用网格布。

    另外，墙面使用网格布，只是墙面出现裂缝时间会推迟几年左右，想完全杜绝目前来讲几乎没有人敢拍胸脯承诺。

    听到这里相信家有墙面开裂的朋友，肯定都快悔哭了~没关系，赶紧提醒身边的朋友们吧！

    如果一些业主不放心，不妨可以在墙面刷漆时使用网格布，因为市面上的网格布价格也不贵，毕竟墙面刷漆使用网格布也没什么坏处，如果多花一点钱能买到放心也不失为一种好事。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2019-04-19 13:08:49

    在此签到

  • 涂料知识大全

    2019-04-18 15:13:09
    外墙涂料是否可用于内墙？
    外墙涂料的性能要求比内墙的要高，外墙涂料可以用于内墙。因为外墙涂料价格高于内墙涂料，故一般消费者不采用。但有时对内墙涂料要求较苛刻或有特殊要求时，可用外墙涂料，如浴室、卫生间、厨房等使之更加富丽堂皇。

    内墙涂料为什么不能用于外墙？

    水性内墙涂料是由水、乳液、颜填料、助剂组成，内墙涂料与外墙涂料不同是因为它们耐环境性不一样。一般来讲户外的涂料需要对风霜雨雪日照等有一定的抗性（抗水、抗碱、抗紫外线、抗冻性、抗褪色性、抗污染性等），因而在配方中所选原料的要求要高于内墙涂料。一般的内墙涂料所经历的环境比外墙缓和，故一般内墙涂料不能用于外墙。


    为什么涂刷之前对墙面湿度和墙面养护期有要求？

    墙面湿，一方面是刚施工完的水泥或沙浆中的水分还未完全褪去，另一方面是环境过湿或下雨造成湿度过大。过湿的墙面会影响涂料表面的附着力，会造成涂料表面起泡，龟裂，褪色并促进霉菌滋生。并且在水分蒸发干燥过程中会使墙体盐分碱分渗出而堆积在表面，对涂料表面有损伤作用和使颜色褪色。因此对施工前墙体湿度限制在6%以下。

    在水泥墙面成型和抹完灰浆后应有至少28天的养护期，使水泥固化完全，尺寸稳定和使墙碱渗出并清洗掉再进行涂刷。

    为什么要进行表面处理，有哪些表面处理的方法？

    不论采用的涂料多么优质，如果事前没有足够及适当的表面处理，所得的涂料表面在性能和效益上都不会十全十美。表面处理因底材不同而异，但目的是一样的，即给予干燥及稳定的底材。

    表面处理的方法：高压水冲洗，打磨，控制温度，要求底材的保养期，脱落，酸洗，溶剂脱脂，锯削，喷砂，修补等。

    粘度很高的水性内墙涂料可否直接喷涂？

    粘度很高的水性内墙涂料，不稀释或少量稀释，可直接用无气喷涂，而且效果较好。如果用有气喷涂，则水性内墙涂料必须稀释到相应的粘度，因为不同的喷枪，不同的气压，所须的水性内墙涂料的粘度不同。水性内墙涂料要求喷枪出漆量和雾幅大，喷幅要大。

    怎样选择涂刷工具？使用新排笔和新硬毛刷时应注意那些问题？
    根据涂刷物面的大小，性质和油漆材料，选用不同的硬毛刷和排笔。涂刷底漆和调和漆应选用扁形的硬毛刷；涂刷清漆应选用刷毛较薄，弹性较好的扁形刷；鬃毛刷弹性与强度比排笔大，适于涂刷粘度较大的油漆。

    使用新硬毛刷时，在涂刷油漆之前，应将硬毛刷放在1号砂纸上，来回砂磨刷毛的头部，使毛磨顺磨齐后再蘸取少量油漆在旧物面上，来回涂刷数次，使其浮毛碎毛脱落，以保证刷时刷毛不轻易脱落。

    使用新排笔时，为减少掉毛，应在使用前，先用手指来回拨动，使未粘牢的羊毛掉出，然后用热水浸透浸湿，将笔头捋平，并用纸包住，让它自干。

    为什么水性内墙涂料涂刷时最好涂刷两遍以上？

    水性内墙涂料涂刷两遍主要是为了达到其应有的遮盖力和涂料表面性能。因为涂料的遮盖力和涂料表面性能与涂料表面厚度有一定关系，所以为了达到最佳的装饰和保护效果，水性内墙涂料最好涂刷两遍。前提是依照说明书要求的底材处理和稀释率进行施工。

    水性内墙涂料刷完一遍后多长时间可重涂第二遍？

    水性内墙涂料刷两遍的间隔时间，应视具体施工条件而定。主要是第一遍全干了以后再涂第二遍。有的涂料表干较慢会延长重涂时间。

    涂厚厚一层是否能达到涂薄薄两层一样的效果？

    水性内墙涂料一般要求涂两遍（在正常的稀释下），太厚涂层会造成涂料表面龟裂，且外观流平都不会好。 虽然配方设计时考虑较厚涂料表面的状况，但不等于水性内墙涂料可以过度稀释时多遍涂刷，因为水性内墙涂料的过度稀释会造成涂料表面粉化。

    批完腻子后多长时间才能刷涂料？
    适于建筑墙体的腻子比较多，主要有水性腻子和硝基腻子，如果是水性腻子，应在24小时以后涂刷，如果是硝基腻子应在5小时后涂刷，具体依据主要是待腻子干了以后再刷涂料，否则涂料表面易鼓泡，起皮。

    对石膏板、石棉水泥板等基材应如何进行处理？
    石膏板、石棉水泥板涂刷前应是充分干燥的表面，由于它们有一定的碱性，建议在其上第一层用封闭底漆后涂面漆。

    旧墙面涂刷水性内墙涂料时不刷底漆有无影响，墙面该怎样处理？

    旧墙面如果比较坚固，墙碱又不严重，可以扫干净墙面后直接刷面漆。
    如果涂料表面松动，铲后表面不平，需重新批腻子，并用底漆保证面漆质量。

    全文

    0 0
  • 祥

    九江市都昌县妙湖大道27号

    2019-04-17 08:47:28

    在此签到

  • 仿石灰石施工工艺

    2019-04-16 09:04:03
    仿石灰石涂料是市场上一款高端新型仿石涂料，主要用于仿制石灰石、德国米黄、莱姆石等异形纹理石材。仿石灰石涂料较以往的仿石涂料，在产品配方和施工工艺方面有很强的技术要求，在此把仿石灰石涂料的施工工艺分享给大家!
    仿石灰石涂料施工工艺

    一、 环境的保护
    1、 施工前检查应保护的地方。
    2、 作出施工部署，将窗台、门沿、树木和某些地面等有可能被沾染的地主用塑料薄膜保护遮盖。

    二、 基层检查与处理
    1、 全面检查基层墙面是否有裂缝、空鼓。铲除空鼓、半脱落、松动的基面，裂缝、空鼓凹陷处用外墙腻子补平，养护5—7d。
    2、 旧墙面如部分地方已发霉、发黑、请用旧墙处理剂滚涂一遍，裂缝、空鼓凹陷处用外墙腻子补平，养护5—7d。
    3、 如果墙面浮灰或松脱物较多，应用高压水枪冲刷外墙表面。
    4、 如在保温成品板上施工应保证板材表面平整无毛刺，如有毛刺需用砂纸打磨平整。

    三、 基层批荡
    1、 在已处理好的基面上用外墙耐水抗裂腻子批刮1—3遍(视基层平整度)，每遍腻子不宜过厚(1.5mm以内)，以墙面平整为目的。
    2、 瓷砖、马赛克墙面请用旧基层专用翻新腻子。
    3、 砂纸打磨腻子表面，做到平而不滑。
    4、 腻子打磨完成后清除浮灰，夏季养护5—7d，冬季应延长养护时间，使基层含水率<10%，PH值<10。

    四、 涂封闭底漆
    1、 用羊毛滚筒或喷枪均匀地施涂渗透透明底漆1遍(切勿漏涂，以提供必要的抗碱、防水及附着力)。
    2、 底漆完成后干燥6h/23±2℃。(气温低时应延长干燥时间，务必干透)。
    3、 理论涂布量0.12-0.15kg/㎡。

    五、 分隔规划
    1、 用墨线弹线分隔。
    2、 涂刷线条漆。
    3、 线条漆彻底干燥后粘贴美纹纸(必需干透，否则容易被美纹带起)。

    六、 批刮仿石灰石涂料主材
    1、 用不锈钢批刀均匀批刮仿石灰石主材2遍。
    2、 主材施工每遍间隔4h以上/23±2℃。
    3、 底砂工艺完成后干燥24h以上/23±2℃。
    4、 理论涂布量1.5-2.5kg/㎡(视基层平整度、表面效果及吸水率有差异)。
    5、 批刮第二遍主材时，确保平整度，避免气孔和刀痕。

    七、 打磨
    1、 用360#砂纸打磨底砂，使表面平整(不可出现砂皮痕迹)。

    八、 仿石灰石涂料喷点、沾花
    1、 喷雾化点：采用专用的雾化喷枪，喷涂仿石灰石色点漆。
    2、 喷大色点：采用专用喷涂，喷涂仿石灰石色点漆。
    3、 沾花：使用海绵沾取少量仿石灰石色点漆，在基面上拍打。
    4、 异形纹：使用特殊工具点绘异形纹理。

    九、 打磨
    1、 使用铲刀铲除凸起的色点和点沾花纹等，再用600#砂纸打磨，使表面平整光滑。

    十、 涂罩面漆
    1、 用喷漆枪或羊毛滚筒均匀施涂高耐污透明面漆1-2遍(可根据需求可选亮光、半光、哑光)。
    2、 注意涂刷均匀到位，不可漏涂(以免影响颜色及耐久性)。
    3、 每遍间隔4h/23±2℃。
    4、 理论涂布量0.10-0.15kg/㎡。

    十一、 养护
    1、 涂层完全成膜期7d/23±2℃。

    十二、 清理
    1、 工序完成后，撤除保护用覆盖薄膜。
    2、 清扫，清理相关部位与地面。

    十三、 施工细节注意事项
    1、 仿石灰石涂料批刮主材和色点漆中不可混入其他物质，不可过度稀释。
    2、 气温<5℃,基层温度<5℃，空气湿度≥85%，雨、雪，雾，大风请勿施工。
    3、 仿石灰石涂料应存放于2℃-40℃的库房内，避免曝晒、冰冻。
    4、 开罐后的涂料尽量一次性用完。

    全文

    0 0
  • 祥

    九江市濂溪区浔南大道99号

    2019-04-16 06:04:15

    在此签到

  • 国家发布保温结构调整目录

    2019-04-15 18:28:00
    4 月 8 日，国家发改委发布了关于就《产业结构调整指导目录( 2019 年本， 征求意见稿)》公开征求意见的公告。

    其中，岩棉复合材料制品/部品，气凝胶节能材料，防水、A 级阻燃保温材料制品，建筑用复合真空绝热保温材料，保温、装饰等功能一体化复合板材，桥梁隧道、地下管廊、岛礁设施、海工设施等用长寿命防水防腐阻燃一体化材料，喷涂施工防水材料，功能型装饰装修材料及制品，绿色无醛人造板等绿色建材产品技术开发与生产应用被列入鼓励类产品类别。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2019-04-15 09:07:03

    在此签到
  • 祥

    苏州市姑苏区西百花巷16号

    2019-04-12 08:42:00

    在此签到

  • 外墙涂料饰面问题分析

    2019-04-11 08:39:07
    彩色涂料作为外墙饰面愈来愈受到广大设计单位和施工单位的欢迎，其色彩丰富，工艺简单，施工效率高，不需搭设架子，造价较低且维修方便，若采用喷涂工艺效果更好。但是，从20世纪80年代以来，推广外墙涂料的效果并不明显，许多建筑外立面完工后不久发生严重退色、污染，有的还起鼓、脱落。有些建筑物整个外立面色差明显，颜色不均匀，影响了整个城市的美观。本文分析涂料饰面存在的问题及对策。
    　　1.基层问题
    　　基层水泥砂浆抹灰层质量低劣，主要是平整度差，影响面层涂料饰面的质量，尤其是高层建筑从上到下要做到横平竖直难度确实很大，而涂料饰面如果平整度差十分影响感观。另外，若在混凝土加气块、陶粒空心砖表面上抹灰还容易发生空鼓、裂缝。即使水泥砂浆与基层粘结良好，大面积水泥砂浆抹灰的收缩裂缝也不可避免。要克服这些通病，可从以下方面着手。
    （1）混凝土基层采用清水混凝土，加强模板刚度，拆模后不再抹灰，可以用聚合物水泥刮膏的方法找平，较大凹凸宜用手提砂轮进行打磨。
    　　（2）实心或多孔粘土砖基层，首先要求按清水砖墙标准砌砖，不再抹灰，仅在勾缝后直接刷涂料。亦可先刷涂料后再勾缝，可以取得类似饰面砖外饰面的效果。
    　　（3）高层公共建筑（如钢筋混凝土框架结构或钢结构的办公大楼）的围护结构，不宜用加气块、砌块、空心砖或陶粒空心砖，应推广两面光的钢筋混凝土保温外墙挂板，刷上涂料即可交付使用，保证了质量，且大大简化了装饰工艺，加快了进度，提高了劳动效率。为降低成本，这类钢筋混凝土保温外墙板宜在现场预制，
    　　（4）外墙必须用水泥砂浆抹灰时，建议采取以下措施。
    　　1）基底除使用粘土砖（含多孔砖或空心砖）外，宜采用掺入胶液的各种界面剂，以提高抹灰砂浆与各种墙体的粘结力，不但能防止空鼓、开裂，还有一定的防水作用。
    　　2）面层尽量不用1：1或1：2水泥砂浆。单方水泥用量过多，砂浆收缩大，易产生裂缝，建议在水泥中掺加粉煤灰。水泥砂浆不宜太稀，更不应在水泥砂浆表面撤干水泥压光。
    　　3）水泥砂浆抹灰必须坚持分格。分格不宜太大，一般不大于5m2，分格后可利用拉缝调节水泥砂浆的收缩，分格缝宜用嵌缝膏嵌缝。
    　　4）必须严格按照操作规程和工艺规定抹水泥砂浆。根据气候情况，养护时间不少于7d。
    　　5）冬期不宜施工，一是不易保证水泥砂浆的施工质量；二是水泥砂浆内的水分不易蒸发；三是掺加防冻剂后对涂料有影响。由于冬施气温低，工人操作难度也大。
    　　6）在水泥砂浆中掺加杜拉纤维和适量胶液配制成聚合物杜拉纤维砂浆，可起抗裂补强作用，不仅在表面涂刷涂料的水泥砂浆基层中可以掺用，即使在一般的水泥砂浆抹灰中也可掺用。据介绍，在水泥砂浆中掺加杜拉纤维，每10mm厚的水泥砂浆中掺0.05%体积掺量或每立方米水泥砂浆中掺0.7ks的杜拉纤维，其增加费用仅2元左右，却能对水泥砂浆的抗裂、抗渗、抗冻、抗冲击、耐磨、增强延性及其耐久性起很大作用。所以，为消除或减少质量通病，提高其抗裂性、可操作性和粘结强度等各方面的性能，应大力推广聚合物杜拉纤维水泥砂浆。

    　2.涂料档次及色调的选用问题
    　　近年来外墙涂料品种繁多，价格差异很大，高层建筑涂料外墙翻修一次很不容易，建议采用中高档涂料。北京市颁发建筑物外立面限期保养维修的规定非常必要，但仅凭使用年限来判定并不是好方法，而应根据建筑物立面的实际陈旧、损坏程度评定是否翻修，以利于鼓励使用性能好的外墙涂料。

    　　3.外墙涂料的污染问题
    　　外墙涂料污染主要来自两个方面，一是从外面带来的污染，二是从内部泛出来的污染。
    　　外部带来的污染很多，如风沙、尘土、大气中飘浮的微小颗粒污染与施工质量也有直接关系，若外侧窗台既无坡度也不凸出，窗台积灰后雨水会将尘土从窗台冲下，污染窗下墙。女儿墙顶部、凹凸的腰线、窗套、阳台等处的积灰也会随雨水流下，污染墙面。这些部位应在凸出部分底下做滴水线。不少工程已不设外窗台，窗户和墙面外平，女儿墙顶面做成内坡，使雨水流向屋面。
    　　从内部泛出来的污染问题更为复杂，如泛碱现象很难避免，碳化、老化问题也不断发生，致使不少涂料经过若干年后就会变色。采用在正式涂刷涂料前，于水泥砂浆基层涂底料的方法来防止泛碱或析出的化学成分污染面层涂料，但不够理想，需进一步解决。清水混凝土外墙应在除污垢和油垢后刷界面剂并用水泥加胶的腻子刮平，但由于胶品种较多，且化学成分各异，这些材料的析出物会使表面涂料污染变色。若在水泥砂浆中再掺加抗冻剂等附加掺合料，则后果更不堪设想。
    　　为了防止以上种种弊端，建议：
    　　（1）最好待水泥砂浆干透后再施工面层涂料。
    　　（2）必须涂刷基层处理剂（或叫底漆）。
    　　（3）不要在冬期或低温阶段施工。
    　　（4）水泥砂浆中不应掺入会析出污染面层的附加剂。此外还要适当增加涂料层的厚度（即多刷1-2遍），宜在涂料表面再刷一道使色彩保持鲜艳的涂层（尽管费用高一些，但是从长远综合效益来考虑还是值得的）。

    4.维修问题
    　　涂料饰面是一种薄层饰面，在长期风吹雨淋、日光暴晒下颜色会逐渐暗淡，因此须定期或不定期进行维修，一般5年，高档涂料可延长到7-10年。施工一般采用吊椅，但操作面太窄，操作人员挪动困难。6层以下可采用升降的桥架或单体升降平台人工喷涂。

    全文

    0 0
  • 祥

    九江市浔阳区长虹大道24号

    2019-04-11 08:15:49

    在此签到

  • 北京发布新一批保温材料禁止使用目录

    2019-04-10 19:59:08
    为保证北京市建设工程质量，进一步提升使用功能，促进建材供给侧改革及节约资源，保护环境，北京市住房和城乡建设委员会研究制定了《北京市禁止使用建筑材料目录(2018年版)》（征求意见稿），其中有7类建筑保温材料在禁用行列。

    全文

    0 0
  • 祥

    九江市都昌县东风大道33号

    2019-04-10 10:34:52

    在此签到

  • 涂料基础知识

    2019-04-09 17:58:55
    一、涂料概述

    涂料是一种可涂布于物体表面并能形成一层具有保护、装饰和其它功能的薄膜的组合物。

    涂料和油漆的区别是：涂料中包含油漆，油漆仅限于非水溶剂涂料。


    二、涂料的组成

    涂料主要由成膜物质、溶剂、颜料、助剂等组成。

    成膜物质主要指聚合物树脂，其主要功能是将涂料中其它不挥发性物质结合在一起，在被涂物表面形成均匀连续的并具有一定力学强度的薄膜的物质。


    溶剂是指能够溶解树脂或稀释涂料粘度，帮助成膜，并能在成膜后挥发掉的一类物质。早些年溶剂几乎都是有机溶剂。近几年随着环保法的加强和人们环保意识的加强，溶剂型的涂料正在逐步退出市场，这将是这几年在涂料界正在进行的一场变革。


    颜料主要是指一些分散于基料和涂膜中的一类微细不溶固体。其主要作用是使得涂膜带有色彩和不透明性（也有透明性颜料）。颜料主要是为了提高涂料的美感，满足人们的个性化需求。


    助剂的作用主要是为了改变涂料某些性能而添加的，如催干剂（催化剂）、润湿剂、流平剂、分散剂、稳定剂和其它的一些功能助剂。具体大家可以参考本公众号助剂类文章，这里就不做细致描述了。需要补充的是，助剂虽然添加了很少，但作用是非常明显和重要的，有很多问题，树脂设计方面解决不了的，可以考虑通过助剂的选择来解决。

    三、涂料的种类

    1、按功能分：粉末涂料、防腐涂料、防火涂料、防水涂料等。

    2、按化学结构分：硝基漆、聚酯漆、聚氨酯漆、醇酸漆、乳胶漆等。

    3、按使用对象分：木器漆、船舶漆、汽车漆、金属漆、皮革漆等。

    4、按使用次序分：腻子、封闭底漆、底漆、面漆等。

    5、按常规分类：油性涂料——油漆 水性涂料——乳胶漆

    6、按组份来分：

    单组份漆：只有一个组份，调整粘度，如硝基漆。

    多组份漆：包括三组份、两组份漆，使用时必须按要求比例将各组份混合调配。如聚酯漆、地板漆等。

    7、按光泽来分：

    亮光漆：涂层干燥后，呈现较高光泽。（光泽90-105度范围内）

    柔哑光漆：涂层干燥后，呈现亮不刺眼光泽。（光泽65-75度范围内）

    半光漆：涂层干燥后，呈现中等光泽。（光泽45-55度范围内）

    哑光漆：涂层干燥后，呈现较低光泽。（光泽20-30度范围内）

    无光漆：涂层干燥后，呈现浅淡光泽。（光泽15度以下范围内）

    8、按涂装效果来分：

    透明清漆（俗称清水漆）：涂刷后能显现基材原有的颜色和花纹。

    有色透明清漆：清漆中添加染料，涂刷后能显现基材原有的花纹，但基材原有颜色已改变。

    实色漆（俗称混水漆）：涂刷后能显现油漆颜色，看不到原基材色纹材质。

    质感涂料：真石漆、浮雕漆、仿瓷釉、沙面漆、喷塑等。

    艺术效果：裂纹漆、锤纹漆、仿皮漆、闪银漆、桔纹漆等。

    按使用部位：内墙漆、外墙漆、地坪漆、路标漆、烟囱漆等。

    全文

    0 0
  • 祥

    九江市濂溪区长虹大道156-19号

    2019-04-09 08:42:42

    在此签到

  • 弹性涂料知识大全

    2019-04-08 08:56:50
    很多朋友特别关心墙面的问题，因为这里就相当于房子的外衣啊！一旦出问题，美观什么的肯定是大打折扣！现在设计本来简单说下乳胶漆“十四个”常常出现的问题，当然还附赠解决办法，看了这篇文章，让你读懂你家的墙面。

    一、开裂的原因及解决办法？

    相关原因：因季节原因引发的开裂称为正常开裂，多见于天花线、门框的接缝等处。所以装修后半年或一年的保修期，就是为了用来修补因季节变化而造成的质量损耗。

    这些因自然开裂出现的缝隙，经过装修公司的再次修补后，平整如新，日后也不易再开裂了。由于施工方法不当造成的开裂则属于不正常开裂。如做基底时使用的胶质量不好等原因，易使腻子与墙体分离。另一方面腻子抹得太厚，超过5厘米，日后随着墙体内水分不断蒸发，乳胶漆涂刷的墙体也会发生大面积开裂。

    解决办法：这种情况下，只有铲掉涂料和基底材料，重新涂刷，并且要贴牛皮纸或者补缝的胶带，方能避免不必要的麻烦和浪费。

    二、变色及褪色解决方法？

    相关原因：造成漆面变色和褪色的原因有多种，如日照时间长、水溶性盐结晶在墙的表面上、有的墙体内含碱值太高、有的则是施工不当等。

    解决办法：要针对不同的原因考虑各自的解决办法。最常见的避免方法是乳胶漆和聚氨酯油漆二者不要同时使用。可在油漆涂完两天后（25℃情况下）再涂乳胶漆，或待乳胶漆彻底干燥后（25℃情况下需７天）再刷油漆。

    三、起皮及剥落解决办法？

    相关原因：由墙内的潮气使漆膜脱离墙面，造成起皮剥落的现象应在施工前解决。

    解决办法：施工前先观察一下，如有渗漏发生应及时请有关部门解决。如果是新房，那从墙体中蒸发出水的现象是不可避免的，应特殊处理，建议用耐久性强且防水的弹性腻子对墙面作预处理，然后再按常规涂刷，就可避免起皮和脱落问题。

    四、粉化解决办法？

    相关原因：造成漆面粉化的主要原因是墙面未经处理或在低温下施工。有时涂刷时掺水太多等原因也会造成乳胶漆粉化。

    具体方法：如果在涂刷前对墙面作彻底的处理，用专用的墙面腻子涂刷墙面并要磨平整；然后先用水性或油性的封底底漆涂一遍，再涂两遍面漆，就能避免这一现象的发生。

    五、涂刷乳胶漆后墙面发花的原因？

    1、漏底发花：乳胶漆施工过程中由于涂刷不均匀造成发花；
    2、泛碱发花：基层处理过程中使用的腻子碱性过高，破坏了乳胶漆的成分导致发花；
    3、水迹发花：基层含水量过高，干燥程度不同，导致被涂刷表面有发花的现象；
    4、滚轴发花：使用劣质的滚筒施工。

    六、涂刷乳胶漆后墙面泛黄是什么原因？

    在通风条件较差的条件下，稀释剂中的二甲苯成分与乳胶漆中的成分发生化学反应导致墙面泛黄。

    七、流动/流平性差，即油漆干燥后漆膜不光滑，导致油漆干燥后出现难看的刷痕和辊印是什么原因？

    可能原因：使用了劣质油漆。加涂油漆以“修补”部分干燥的涂装区域。重新刷涂或辊涂部分干燥的涂装区域。使用了不适当的辊筒或劣质刷子。

    解决方法：使用高质量乳胶漆，它们通常含有可提高流平性的成分。因此，刷痕和辊印会容易“流开”并形成平滑漆膜。使用辊筒时，要确保辊筒的毛长符合所用油漆类型的要求。使用高质量刷子很重要，劣质刷子对任何油漆都会造成流动/流平性不佳。

    八、干燥漆膜不能遮掩或“遮盖”被涂装表面是什么原因？

    可能原因：

    1、使用了劣质油漆。
    2、使用了劣质的工具或不正确的辊筒。
    3、使用了不适当的调色基础漆和色浆。
    4、流动性和流平性差。
    5、所用油漆的颜色比底材浅得多，或主要含有低遮盖力的有机颜料。
    6、油漆的施工涂布率高于规定值。

    解决方法：

    如果底材颜色很深或是花纹墙纸，那么涂装面漆前要先上底漆。使用高质量油漆可获得更好的遮盖力和流平性。使用优质工具；如果辊涂，要使用推荐的辊筒绒毛。遵循制造商推荐的涂布率；如果使用调色漆，要选择正确的基础漆。在必须使用低遮盖力有机色彩的地方，应先上底涂。

    九、涂刷乳胶漆后墙面出现霉点是什么原因？如何判别是霉点？

    1、表面发霉：主要原因是通风不佳，湿度较高。乳胶漆表面存在的有机物易滋生霉点；

    2、基层发霉：由于基层的腻子处理不当，残存有有机物，并在没有干燥完成的情况下施工，导致基层出现霉点并滋生到乳胶漆表面；

    十、涂刷乳胶漆后墙面有块状剥落是什么原因？

    1、基层的腻子过于松散；
    2、乳胶漆涂刷太厚，易造成漆膜起块并剥落（大多出现在边角处）。

    十一、涂刷乳胶漆后墙面可以撕皮是什么原因？

    1、基层的腻子过于松散，强度硬度不够，导致附着力不够，易造成漆膜撕皮；
    2、批嵌腻子加水过量，造成腻子表面粉化，表层乳胶漆易撕皮剥落；
    3、可以使用加入50%水的801建筑用胶水涂刷墙面，起到加固墙面的作用。

    十二、涂刷乳胶漆后墙面造成视觉色差是什么原因，及其表现方式？

    1、乳胶漆光泽度的不同可能造成视觉色差；

    2、墙面的干燥程度不同，干、湿程度不同易造成视觉色差；

    3、光线强度及周边色彩不同易造成视觉色差；
    4、基层不够平整，易造成视觉色差。

    十三、怎样在老墙面上涂刷乳胶漆？处理不当会有什么样的表现？如何处理？

    1、老墙面必须做必要的的清理方可涂刷乳胶漆。清理墙面的老漆膜，用砂纸打磨墙面，清理墙面的油脂、浮尘及污物；

    2、不能在老墙面乳胶漆表面批嵌腻子；

    3、如何处理老墙面：直接打磨清理后直接涂刷，可不用底涂；把老墙面彻底处理后，重新施工。

    十四、乳胶漆用刷、滚、喷，哪种方法好？

    刷涂：手感较粗糙，有明显的纹理效果，用料较节省，传统施工工艺，非常简单，易修补，施工进度慢；

    滚涂：手感较平整，有一定质感，用料节省，传统施工工艺，比较简单，易修补，施工进度快；

    喷涂：手感非常平整光滑，用料浪费，现代化施工工艺，需专业人员施工，修补困难，且对于多种颜色施工困难，对非涂刷部位的保护困难，施工进度非常快。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2019-04-08 08:55:10

    在此签到

  • 涂料施工基本处理

    2019-04-03 19:28:52

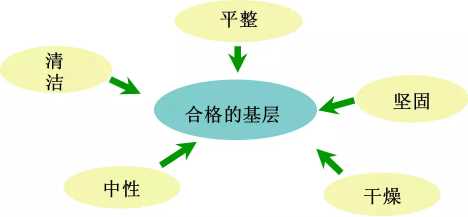

    对涂料施工而言，合格的基层有五个基本特性。承接工程前应首先检查基层状况，对那些没有处理价值的基层（处理后仍达不到基本要求）应要求甲方或其它工程人员采取补救措施。

    合格基层——平整

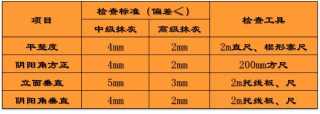

    基层不平整会影响涂料的装饰效果。平整度差的基层还增加了修整的工作量和材料消耗。平整度的检查有4个项目：表面平整、阴阳角垂直、立面垂直和阴阳角方正。

    合格基层——坚固
    1、基层强度与基层的种类及本身的质量有关。

    2、通常混凝土、金属基层强度最高，砂浆强度居中，石膏板强度最低。

    3、基层强度过低会影响涂料的附着力。

    4、通常用铲刀测强度、用空鼓锤测空鼓等方式检查。

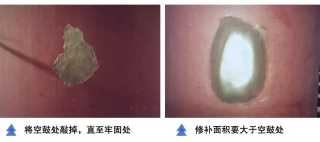

    砂浆、混凝土和石膏砂浆基层墙面易出现空鼓，处理办法是将空鼓处墙面敲掉，注意要敲至牢固处，然后用和墙面同材质和配比的材料修补，并按新墙面要求，保养合格后涂装。

    合格基层——干燥
    砂浆、混凝土等基层施工后，内部水分逐渐干燥。干燥时间与基层的厚度、通风状况、环境温湿度等都有直接的关系。适合水性涂料施工的基层，含水率应低于 10%；溶剂型涂料，基层含水率应低于8%。通常对水泥砂浆基层而言，施工结束后需要养护一段时间，在通风良好的情况下，水泥基材料养护周期一般为28 天，夏天气温高空气流通良好14天即可，含水率可达到要求。气温低、湿度大、通风差的场所，干燥时间要相应延长。

    合格基层——中性
    砂浆、混凝土中的石灰、水泥具有很强的碱性，主要是其中含有大量氢氧化钙的缘故。基层碱性过大会影响涂料的粘结，还会造成涂层变色、起层等质量事故。通常 随着基层水分的挥发、可溶性碱分氢氧化钙被带到表面，逐渐与空气中的二氧化碳反应生成中性的碳酸钙，使砂浆、混凝土趋于中性化。所以基层干燥后，碱性就相 应减少，能满足涂料施工的要求。

    合格基层——清洁
    清洁的基层表面有利于涂料的粘结。基层表面的浮浆、尘土、油污、霉斑、锈蚀等应予清除和处理。

    全文

    0 0
  • 祥

    温州市瓯海区

    2019-04-03 17:12:11

    在此签到

  • 柳州一在建大楼保温层着火

    2019-04-02 16:35:09
    3月25日下午1时30分许，在柳州市桂中大道一楼盘，一栋在建高楼的外墙突然燃起大火，滚滚浓烟直冲天空，数公里外都可以看到。

    记者接报赶到现场时，大火已被扑灭。失火大楼的南面外墙被浓烟熏黑了一大片，有10多层楼高。事发楼房的二楼和三楼，有工人正往被熏黑的梁柱和脚手架上喷水。失火大楼共有20多层，已封顶且4层以上基本完成外墙装修。最下面3层的周围，仍留有脚手架。

    对面一家店面经营者告诉记者，火灾发生在下午1时30分许，着火处为大楼南面的楼底。火势虽然不大，但烟很大，滚滚黑烟直冲天空。工地管理人员和工人立即组织扑救。待两辆消防车赶到时，火势已基本得到控制，烟也不再冒了，整个过程约30分钟

    事发工地的工作人员告诉记者，失火原因是电焊作业时焊渣掉落，引燃塑料泡沫。塑料泡沫燃烧时火不大，但烟很大。该起火灾没有造成任何人员伤亡。记者问及损失情况，一工地负责人表示不方便接受采访。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2019-04-02 09:35:29

    在此签到

  • 甘肃开展保温材料质量大检查

    2019-04-01 22:28:21
    省应急管理厅、省公安厅等部门近期联合印发关于进一步加强建筑外墙保温材料安全监管工作的通知，在全省开展建筑外墙保温材料安全大检查。

    据悉，省安委办已派出5个督查组，分赴全省各市州、县区开展安全生产工作督查检查。同时，各地应急管理、消防、市场监管、住建、公安等部门已对辖区建筑物外墙保温材料、建设工程施工现场、外墙保温材料生产企业开展全面排查。新建或施工建筑外墙保温材料不符合要求的，要责令建设单位、施工单位立即更换，并按照责任划分对建设、设计、施工和监理单位依法从严查处。老旧建筑外墙保温材料不符合要求的，要责令管理、产权单位制定整改计划和方案，限期整改，逾期未整改的，要依法从严查处。

    全文

    0 0
  • 祥

    苏州市吴中区金山路208号

    2019-04-01 19:10:44

    在此签到
  • 祥

    上海市静安区秣陵路303号

    2019-03-30 08:26:59

    在此签到

  • 涂料调色基础知识

    2019-03-29 22:50:46
    混色：有加法混色和减法混色。
    加法混色：是在人眼视网膜的同一点上同时（或迅速交替）射入两束或两束以上颜色的光，产生与这些光的颜色不同的另一个颜色的感觉，它是把色光叠加起来的混色方法<把两束光投射在一起所产生的混合便属于加法混合，它们混合的结果使混合光的亮度增加（等于混合前两光的亮度之和）>。混合光的色相取决于参与混合各光的色相以及它们的相对强弱，如：红光和绿光可以混合出黄光或橙光。若两束光以适当的比例混合能产生白光，如红光与蓝绿光，那么这两束光的颜色称为互补色。加法混合的三原色是红，绿，蓝。电视机屏幕上的各种颜色便是由红，绿，蓝三原色以加法混合的方式得到的。

    减法混色：是把两个或两个以上的有色物体叠加在一起而产生的各有物体不同的颜色，我们所用的染料通常都具有这样的特性：能够有选择地吸收可见光谱中某些波段（或者说某些颜色）的光。所以，染料的颜色是它吸收光源中一部分色光后剩余色光所表现出来的，例如黄色的染料致所以表现出黄色，是因为它吸收了绿、蓝等较短波长的光的缘故。正是由于染料的这种吸光性，所以把两种染料混合在一起所表现出来的混合色的光亮度将会比混合前小，因而是减法混合。另外，印刷品所产生的颜色也是各种颜色的油墨以减法混合的方式产生的。减法混合的三原色是青蓝，品红，黄，它们分别是加法混合三原色（红，绿，蓝）的补色。

    颜色的平均混合：色的平均混合可以用陀螺的例子来说明：先在陀螺面上贴几种颜色，黄色和蓝色然后将陀螺快速旋转起来，这时我们看到的颜色将会是绿色，它是黄色和兰色两种颜色在人眼的视觉反应时间内频繁作用于视网膜所产生的一种效果（或假象）。于这种混合的结果只使色相发生混合变化，而总的亮度并不改变，所以是平均混合。

    说明：三种方式的颜色混合在不同的场合各有用处，掌握了它们的作用规律，我们便能使世界变得五颜六色，丰富多彩。

    加法混色三原色：红、绿、蓝 ， 减法混色三原色：品红、黄、青

    三原色是互相独立的，其中任何一种都不能用另外二种配得。

    加法混色三原色和减法混色三原色互为补色，即：红和青、绿和品红、黄和兰，互为补色。在印染工业中的调色，是使用几种染料混合拼色，它属于减法混色。

    配色（拼色）
    染料拼色三原色：红、黄、蓝。(这里的红、黄、蓝是分别指减法混色的原色品红、黄、青)。用二种不同的原色相拼可得到橙、绿、紫色、称它为二次色。用二种不同的二次色拼合，或是任意一种原色和黑色或灰色相拼得到三次色。

    拼色时应注意以下几点：

    纤维的性质：因纤维结构不同，性质也不同，因此必须选用与纤维性质相适应的染料。如染棉用活性，染涤用分散等。拼色时应尽量选用同类型的染料，这有利于染色工艺的简化和操作。染料的染色性能要相近。如：直接性、上染速率、扩散性、染色牢度等，否则染后色光不一，在使用过程中褪色程度不同。

    拼色用染料的只数应尽量地少，以便控制色光，拼色时最好不要超过三只染料。如果染料本身就已由几只染料拼混而成，当用这种染料作主色时，选用拼色后的染料尽可能是染料拼混的成分，以减少拼用染料的只数。

    要考虑染料的各项牢度。包括：日晒、水洗、湿摩擦、汗渍、水渍牢度。

    要考虑车间的生产情况，所选染料要方便车间生产。

    要考虑成本。在达到客户质量要求的情况下，选择成本最低的染料。

    要考虑同光异谱。主要是要求高的客户。

    要掌握余色原理。余色即两个颜色有相互消减的特性，如紫光蓝色，认为紫光太弱，可以加一些余色（黄色染料）来消减，值得注意的是：余色理论只适应于调整色光只是微量的调节，否则用量太多会影响色泽深度和鲜艳度。

    对色

    对色的方法:

    选用对应的光源；

    样板必须保持不透光；

    样板和标准板摆放在灯箱的中央；

    把标准板放在样板的右侧；

    把样板与标准板呈垂直于看色者平行摆放；

    对色时样板与目视方向呈45°角。

    调色

    调色的关键

    首先要搞清楚何谓主色料和次色料？我们把决定颜色深度的染料叫主色料，把能调整颜色色光和鲜艳度的染料叫次色料。主色料和次色料拼色，则得到各种所需要的颜色。主色料与次色料只是相对而言，也即主色料不可能完全单一，次色料也不完全为两个同时存在。比如：主色料和次色料要很好的配合，才能得到理想的结果。某颜色，染料确定了,其主色料和次色料的关系就存在。而且，只有比例最恰当的才可得到最佳效果的颜色。

    在调色时，如何调整主色料和次色料，才能更快地得到更好的结果呢？最好分两种情况，一是次色料与主色料比例较大（大于10%）的情况，即颜色比较暗的情况，这种情况比较简单，按每单个染料的加减乘除计算即可。另一种情况为次色料与主色料比较小（小于或等于10%）的情况也即为较鲜艳的情况，调整配方最好按次色料与主色料的比例进行调整。特别是比例小于1%的情况，调色胆量要大一些，要比现用量少，则可以一笔挥去不回头。要增加则要大踏步前进，成倍成倍发展，千万不要心痛。

    在实际调色过程中，注意染料浓度的变化对染色深度变化的影响及染色饱和性问题对调色的影响。

    当对于浅色、深色和中深色，如需增加同样中色深度，调色幅度浅，深色要大于中深色，当染料浓度达到染色饱和浓度后，此时再增加染料浓度对得色量变化影响不大，反而由于染液浓度太大，会引起染料的聚集而导致到得量有所下降。

    全文

    0 0

  • 苏州大乘亮相国际地材展

    2019-03-28 13:15:06
    恭请领导，同行，同仁们莅临苏州大乘水性EAU运动场地系统展台：E7H27指导！敬礼！

    全文

    0 0
  • 祥

    苏州市虎丘区鸿禧路99-1号

    2019-03-28 10:17:41

    在此签到

  • 苏州大乘亮相国际地材展

    2019-03-27 08:56:00
    恭请领导，同行，同仁们莅临苏州大乘水性EAU运动场地系统展台：E7H27指导！敬礼！

    全文

    0 0
  • 祥

    上饶市玉山县

    2019-03-27 08:52:24

    在此签到

  • 苏州大乘亮相国际地材展

    2019-03-26 20:37:40
    恭请领导，同行，同仁们莅临苏州大乘水性EAU运动场地系统展台：E7H27指导！敬礼！

    全文

    0 0
  • 祥

    上饶市信州区

    2019-03-26 09:38:39

    在此签到

  • 水性多彩调色技巧

    2019-03-25 23:04:05
    水包水多彩涂料仿真度要做好，就涉及到水包水多彩涂料调色。水包水涂料调色颜色搭配与颗粒大小搭配是关键，颜色搭配包括同色底颜色的选择和搭配，连续相颗粒颜色搭配，连续相颗粒大小搭配。

    1.同色底漆的选择和搭配
    拿到一块需要对比调色样板首先需要确定同色底的颜色，同色底颜色就是远处看时样板体现出来的颜色。选择好同色底颜色除了增加多彩漆最终逼真度，还可以减少面漆用量，同色底颜色还需要兼顾到多彩分散相颗粒主要颜色，对比不要太强，并且最终所调颜色要比样板本身看出来的颜色略浅为好。

    2.连续相颗粒颜色配置
    首先，根据样板色粒颜色深浅度选择不同的钛含量的基料，透明及半透明的选0%钛白基料和遮盖力好的实色选1%钛白基料，中间颜色可以采用0%钛白和1%钛白基料进行混合复配。

    其次，是色浆的选择，一般尽量选择无机的铁系色浆，尽量少采用鲜艳的有机类色浆，原因一是因为大理石一般鲜艳颜色很少，不需要用鲜艳有机色浆，二是有机色浆往往色粉本身吸油量高，研磨时需要的表面活性剂较多，这些表面活性剂多会影响连续相颗粒的稳定性，三是无机色浆的耐候性更好，有利于延长多彩漆的使用寿命。

    另外，连续相颗粒调色时还需控制好色浆的总添加量，小编认为色浆的总添加量不要超过基础漆的8%，最好不要超过5%，如果实在是遇到很深的颜色，色浆需要添加多的时候，可以在颜色调好后，冲一些乳液进去，冲稀调色基础漆固含，再微调颜色，调节粘度从而得到理想的效果，当然最好还是通过控制调色基料的钛白含量通过遮盖力来控制色浆的添加量。

    最后，尽量控制连续相颗粒颜色的个数，一般5-7个最好，太少往往没有大理石的层次效果，太多加大了工作量并加大了第二次补货时颜色的重现的难度。

    3.连续相颗粒大小选择和配置
    多彩连续相颗粒造粒主要有两种工艺，一种是分散机直接造粒，采用专用转盘，通过调节转速来获得大小不同的彩色颗粒。一种是真空抽滤造粒，通过不同目数过滤网真空抽滤得到不同大小彩色颗粒。

    多彩涂料彩色颗粒的大小和多少分布主要根据样板实际情况确定，一般先确定10-20目的大颗粒彩粒数量，然后确定比较细的深颜色“麻点”的目数和数量，其余非主要颜色颗粒采用40目左右即可。调好颜色后最好在底色基面上对比颜色，因为很多彩色颗粒是半透明的，在不同的底色上会显出不同的色相。

    全文

    0 0
  • 祥

    南昌市南昌县瑶湖西大道

    2019-03-25 09:26:34

    在此签到
  • 祥

    上饶市玉山县人民大道168号

    2019-03-23 09:16:29

    在此签到

  • 真石漆施工泛碱分析

    2019-03-22 22:53:18
    真石漆施工对于整个真石漆工程的影响非常的大，真石漆本身的质量再好，如果施工时出现问题的话，也不会达到精品工程的效果的，今天我们主要想跟大家说一下真石漆泛碱这个问题：

    什么是外墙真石漆泛碱
    外墙真石漆泛碱是指基材里的碱性物质随水分迁移至涂膜中和涂膜外表，涂膜出现颜色不规则的不均匀、掉粉、褪色乃至开裂等的表象。有时把外墙真石漆表面泛碱又称为“起霜”。
    ① 伴随着泛碱的出现，整个外墙真石漆涂膜面通常会出现类似地图状的裂纹，在裂纹边际会出现明显的颜色改变，每一块裂纹所围成的区域中自边缘至中心也会出现颜色明显的改变，这是典型的大面积的泛碱。
    ② 泛碱通常出现在窗台下，因为窗台结合部位结合不好，漏水后形成泛碱，这时的泛碱就出现在窗台下的部位，严重者碱会大量泛出使漆面出现白色的线条，乃至流到下一层的窗户上。
    ③ 有时泛碱也会出现在地角线一带，因为直接与地面相接，能吸收地面的湿气而造成泛碱，但通常出现的时间较长。
    ④ 有时也会因为供水排水系统的漏水而形成外墙真石漆表面泛碱。
    外墙真石漆泛出的碱通常是白色的，因此当漆是白色或淡色时，即便出现泛碱从外观看是很难发现的，通常颜色越深外观的差别就越明显。有时外墙真石漆泛碱会是黄色的，水将水泥中的色索带出所致。

    外墙真石漆泛碱的本源
    A.基材含碱率过高（PH值＞10）
    建筑墙体一般是使用水泥的混合物（混凝土、砂浆、水泥光油、水泥类腻子等），水泥的主要成分是CaO（62-67%），同时还含有NaO、MgO、K2O等碱性成分,这些碱性成分能溶解在水中,随水的流动而渗至漆膜表面与空气中的CO2反应成盐(白色)CaO+H2O—Ca(OH)2+CO2—CaCO3+H2O

    B.含水率过高(>10%)
    水是碱的运输工具,溶解碱性成分并将其带至表面导致泛碱。

    如何防止外墙真石漆泛碱
    A.降低含碱率(PH<10)
    碱含量过高是泛碱的根源，只有降低碱含量才会彻底解决泛碱问题。
    降低碱含量的途经是：足够的养护时间（一个月以上）和足够的水（两次降水以上），最终PH值低于10（包含水泥腻子）。
    B.降低含水率（10%以下）
    水是泛碱的动力，解决含水率也可以解决泛碱问题，目前外墙涂装最常用的方法。
    ① 涂装前含水率的控制（低于10%），保证足够的干燥时间即可。
    ② 保证没有漏水的可能（门窗、供水、排水、屋顶、裂纹等）
    ③ 降低涂层的吸水
    a 使用乳液含量高的漆（高档漆和有光泽的漆）
    b 保证有足够的涂层厚度（不过度稀释、不偷工减料）
    c 使用油性底漆（降低通过漆膜吸收雨水）

    为什么运用建筑外墙抗碱底漆后还会有泛碱?
    当使用建筑外墙抗碱底漆和较低档次的面漆时，面漆因为粉料含量较高，很容易吸水，实际上只有底漆在起防水的作用，势单力薄，难以有效的防水。

    抗碱底漆通常具有较好的耐碱性（不简单被碱降解），但并不能隔绝溶解在水中的碱透过，因此当有足够的水时，即便使用抗碱底漆也会泛碱。

    外墙真石漆泛碱今后的处理
    泛碱后的处理是十分困难的工作，再保养也无济所以，只能将泛碱的漆面清洗干净，并让漆膜重新干透后再做底漆和面漆。即便这样也不一定100%有把握，因此涂装前的预防是十分重要的。

    全文

    0 0
  • 祥

    上饶市信州区赣东北大道37号

    2019-03-22 08:05:48

    在此签到

  • 吉林建设厅取消建筑保温材料备案认定

    2019-03-21 13:19:58
    吉林省住房和城乡建设厅关于取消建筑节能技术（产品）认定的通知

    吉建办〔2019〕8号

    各市（州）建委（住房城乡建设局），长白山管委会住房城乡建设局，各县（市）住房城乡建设局，各有关单位：

    为贯彻落实省委、省政府“推进简政放权、放管结合、优化服务改革”的总体部署，按照《关于公布取消、下放和保留省级行政权力事项清单的通告》要求，经研究，决定取消建筑节能技术（产品）认定。现将有关事项通知如下：

    一、自文件下发之日起，取消建筑节能技术（产品）认定，各地在建设工程项目设计、招标、检查、验收等过程中不得要求企业提供建筑节能技术（产品）认定证书。凡是符合国家、行业、地方标准的建筑节能技术（产品），均可在我省建筑工程中使用。

    二、各级建设主管部门要加强建筑节能技术（产品）在建筑工程中应用的事中事后管理，按照法律法规要求做好监督管理工作，依法查处违反法律法规和国家、行业、地方标准的行为。

    各地在具体实施过程中如遇到问题，请及时向省住房和城乡建设厅反馈。

    联系方式：王庆龙 0431-82752489

    刘 杨 0431-82752569



    吉林省住房和城乡建设厅

    2019年2月27日

    全文

    0 0
  • 祥

    苏州市姑苏区

    2019-03-21 11:44:04

    在此签到

  • 多彩涂料报价

    2019-03-20 13:47:11
    水包水多彩涂料因其独特的生产工艺及可自由搭配颜色的特点，非常适合做高质量的外墙装饰。
    多彩涂料价格多少钱？
    水包水包工包料多少钱一平方？
    水包水多彩外墙工程为何单价都存在很大的区别？
    水包水多彩涂料用量如何计算？
    如何准确核算成本？
    这些都是比较复杂的问题。

    初次接触多彩涂料，看到低价都很“心动”。其实，选择多彩涂料不是单纯看价格高低，要看是不是值这个价，搞明白“为什么多彩涂料价格高，但还有大批客户选择它。

    多彩涂料的主要报价方式：
    1.购买材料的价格：厂家只供料，一般价格约20-40元/Kg。
    2.包工包料价格：厂家提供材料和施工，一般价格约80-120元/m²。

    （以上价格仅供参考)
    影响多彩涂料报价的四大因素：
    1涂装面积
    多彩涂料涂装面积是影响报价的主要因素，涂装面积越大，单位面积均摊的价格相对越少。不同风格，立面结构的项目由于施工难度差异，造价相差会比较大。

    2饰面效果
    常见多彩涂料主要有仿格、分格等多种装饰效果，不同工艺和用料做出来的效果不同，价格自然也会有一定的差异。

    3乳液、原料、多彩粒子的品质
    多彩粒子的乳液和原料决定其使用寿命，与真石漆不同，多彩粒子完全由人工调制，能够仿制的颜色更多，更逼真。客户应根据需求选择多彩体系，避免因材料选择，搭配等产生质量问题。

    4整体施工质量
    好的施工不仅效果出色，还能有效控制材料的耗损，降低整体造价。施工能力不达标反而会出现用料浪费，误工、返工等问题，既浪费时间，又多花费成本，实在令人痛心。

    多彩涂料用量比真石漆少很多，一般1公斤多彩可以喷涂3-5平方。但是实际操作中并非如此，这只是理论值，影响水包水多彩涂料用量的因素非常多。

    不同的施工者，工作经验不同，技巧掌握的好与坏都影响到水包水材料的用量，甚至会导致施工不合格，色不对样而多次翻工，造成重大损失。

    颜色效果不同也是一个非常重要的因素，因为每一个颜色效果不同，其材料用量存在很大的区别。当你拿到一个样板，你能准确知道水包水多彩涂料的用量是多少，你就是一个很有经验的高手了。

    全文

    0 0
  • 祥

    苏州市虎丘区支英街

    2019-03-20 08:55:30

    在此签到

  • 开封一楼栋发生火灾

    2019-03-19 09:02:30
    3月14日19时04分，禹王台区滨河路元宏锦江小区一高层住宅楼发生火灾。开封市消防支队指挥中心立即调派解放路中队、新宋路中队、五一路中队、特勤中队、晋安路中队、金明池中队赶赴现场扑救。19时12分，解放路中队和五一路中队同时到达现场，大火扑灭，无人员伤亡！

    从视频中我们可以看出，两分钟内，火焰迅速烧至顶楼，这就是高层建筑发生火灾时常见的烟囱效应。

    烟囱效应，是指户内空气沿着有垂直坡度的空间向上升或下降，造成空气加强对流的现象。最常见的烟囱效应是火炉、锅炉运作时，产生的热空气随著烟囱向上升，在烟囱的顶部离开。因为烟囱中的热空气散溢而造成的气流，将户外的空气抽入填补，令火炉的火更猛烈。

    烟囱效应可以加剧火势。高层建筑内部有大量的管道、竖井、楼梯间、排气道等各种横、竖向管井、通道，从地面一直通到最高层。一旦发生火灾，这些部位就成了一座拔风的“烟囱”，加速火势的蔓延，且蔓延途径多，速度快。而且建筑物越高，“烟囱效应”越明显。

    上海市消防局的试验测试数据显示，一座高度为100米的建筑（约30层），在无阻挡的情况下，烟气顺竖向管井扩散至顶层只需要30秒，瞬间整栋建筑即可形成“立体火场”。烟囱效应不单使扑救更困难，更危及前往天台逃生者的生命安全。

    全文

    0 0
  • 祥

    苏州市吴中区

    2019-03-19 08:19:13

    在此签到

  • 多地开展保温材料打假行动

    2019-03-18 21:30:47
    今年全国两会上，“打假”再次成为热门话题。李克强总理在政府工作报告中提出，依法打击制售假冒伪劣商品等违法行为，让违法者付出付不起的代价。市场监督管理总局局长张茅在“部长通道”上回答记者提问时强调：要把查处的假冒伪劣产品依法全部销毁。近日，江苏、广东、甘肃等地市场监管部门迅速响应，开展依法销毁假冒伪劣产品行动。

    连日来，江苏市场监管部门在各地开展销毁假冒伪劣产品行动。该局去年开展儿童用品和家用电器为重点的消费品，化肥、农机及其配件为重点的农资产品，钢材、电线电缆为重点的建材产品方面的专项整治行动。围绕消费者反映强烈的儿童玩具、儿童游乐设施、电动车等为重点的消费品，依法严查生产不符合国家强制性标准或明示标准产品、以次充好、以不合格产品冒充合格产品、伪造或者冒用他人厂名厂址等违法行为。据不完全统计，去年以来，江苏共查处重点消费品类案件332起，货值金额608.65万元；以墙体材料、保温材料、人造板、建筑钢筋、装饰装修材料、防水卷材等为重点产品，依法严查无证生产、不符合标准、以次充好等违法行为，共查处建材违法案件234起，货值金额3520.19万元。其中的假冒名牌管材系列案件，涉案货值逾千万，刑事拘留12人，批捕4人。同时，江苏市场监管部门还对涉嫌无证生产电动自行车的生产企业依法严厉惩戒，对产品质量不合格的生产企业，一律立案查处。

    全文

    0 0
  • 祥

    苏州市虎丘区鸿禧路99-1号

    2019-03-18 18:10:34

    在此签到
  • 祥

    温州市鹿城区鱼鳞浃路101号

    2019-03-16 09:54:03

    在此签到

  • 南开大学施工现场挤塑板着火

    2019-03-15 21:40:46
    3月12日13点30分，南开大学八里台校区教师发展中心项目施工现场因挤塑板起火引起火情，现场滚滚黑烟，过火面积约50平方米。

    当地消防部门接到报警之后，迅速调派消防官兵赶赴现场处置火情。火灾于当日13时50分被扑灭。经调查为施工人员在焊接屋顶避雷设施过程中引燃周边可燃物，燃烧面积约50平方米。
    所幸此次火灾无人员伤亡及其他损失，目前事故正在进一步的调查中。

    此次火灾中燃烧的是施工现场的挤塑板保温材料。挤塑板作为一种B级有机保温材料，是国家普遍推行的新型节能材料，在建筑屋面保温、建筑外墙保温中有着广泛的应用。它本该成为建筑阻燃的“保温外衣”，却因一些建筑企业“偷工减料”，为了降低成本没有在挤塑板中添加阻燃剂，成了遇火即燃且难以扑救的“隐形燃烧弹”。建筑火灾的屡屡发生另我们人心焦灼的同时，也让我们不得不认真思考建筑防火问题，今后究竟该选用什么样的保温材料才能既保证建筑保温效果，又能保证居民的安全性呢？我们还需要进一步地反思和探索。

    全文

    0 0
  • 祥

    温州市瑞安市万松东路

    2019-03-15 08:01:40

    在此签到

  • 多彩涂料报价及用量总结

    2019-03-14 12:16:13
    水包水多彩涂料因其独特的生产工艺及可自由搭配颜色的特点，非常适合做高质量的外墙装饰。
    多彩涂料价格多少钱？
    水包水包工包料多少钱一平方？
    水包水多彩外墙工程为何单价都存在很大的区别？
    水包水多彩涂料用量如何计算？
    如何准确核算成本？
    这些都是比较复杂的问题。

    初次接触多彩涂料，看到低价都很“心动”。其实，选择多彩涂料不是单纯看价格高低，要看是不是值这个价，搞明白“为什么多彩涂料价格高，但还有大批客户选择它。

    多彩涂料的主要报价方式：
    1.购买材料的价格：厂家只供料，一般价格约20-40元/Kg。
    2.包工包料价格：厂家提供材料和施工，一般价格约80-120元/m²。

    （以上价格仅供参考)
    影响多彩涂料报价的四大因素：
    1涂装面积
    多彩涂料涂装面积是影响报价的主要因素，涂装面积越大，单位面积均摊的价格相对越少。不同风格，立面结构的项目由于施工难度差异，造价相差会比较大。

    2饰面效果
    常见多彩涂料主要有仿格、分格等多种装饰效果，不同工艺和用料做出来的效果不同，价格自然也会有一定的差异。

    3乳液、原料、多彩粒子的品质
    多彩粒子的乳液和原料决定其使用寿命，与真石漆不同，多彩粒子完全由人工调制，能够仿制的颜色更多，更逼真。客户应根据需求选择多彩体系，避免因材料选择，搭配等产生质量问题。

    4整体施工质量
    好的施工不仅效果出色，还能有效控制材料的耗损，降低整体造价。施工能力不达标反而会出现用料浪费，误工、返工等问题，既浪费时间，又多花费成本，实在令人痛心。

    多彩涂料用量比真石漆少很多，一般1公斤多彩可以喷涂3-5平方。但是实际操作中并非如此，这只是理论值，影响水包水多彩涂料用量的因素非常多。

    不同的施工者，工作经验不同，技巧掌握的好与坏都影响到水包水材料的用量，甚至会导致施工不合格，色不对样而多次翻工，造成重大损失。

    颜色效果不同也是一个非常重要的因素，因为每一个颜色效果不同，其材料用量存在很大的区别。当你拿到一个样板，你能准确知道水包水多彩涂料的用量是多少，你就是一个很有经验的高手了。

    全文

    0 0
  • 祥

    苏州市吴中区

    2019-03-14 09:00:05

    在此签到

  • 真石漆喷枪使用说明

    2019-03-13 09:12:40
    外墙真石漆施工，喷涂是最常用的一种方式，但是喷涂之前，喷枪是少不了的。随着真石漆喷枪制造技术和新型材质的应用，现代喷枪正朝向高效耐用、精细雾化的方向发展，喷枪的机构越来越科学，雾化越来越精细，涂料的传递效率也越来越高。鉴于外墙真石漆和别的漆不一样，所以说他的喷涂方式也会大不相同，使用喷枪时的方式也有很多种，具体怎么操作才能够将真石漆喷的均匀呢。

    如何使用真石漆喷枪
    喷枪的调整主要是两个互相关联的因素：出气量和出漆量的调整。

    出气量太小，不易使漆液雾化，使漆液成滴状洒落会使涂膜不平整。出漆量大小是对应于出气量的大小的，在喷涂之前要调整好合适的出气量和相应的出漆量，使漆液雾化好，均匀地喷涂在物面上。

    调整喷枪一要听气流声音，知道气流大小；二要看喷枪口漆液的雾化程度和扇形面积的大小。

    其实真石漆的施工遍数和施工时选用的枪嘴口径、选用的真石漆颗粒粗细都存在一定的关系。

    在使用的时候稍微往涂料里边加一点水，调至适合喷涂的粘度，注意分辨的方式主要是看在搅拌的时候间隔20s，观看漆在短时间内的情况，如果不断，则为太过于粘稠，这时候则不宜喷涂，如果说停留20s后，漆留下来是一条直线，那么证明这个粘度刚好适合，可以喷涂，反之，则太稀，无法正常喷涂。

    在喷涂的时候掌握喷枪的技巧尤为重要，喷枪的压力最好控制在2～4公斤力/平方厘米，压力过小，喷涂面积会减少，表面出现雾状，压力过大，则会浪费材料。喷枪在使用的时候可以适当的移动来喷涂，最好采用左右移动，横着喷涂为最好的方法，禁止斜向喷涂，这样喷涂出来的会不均匀，喷涂的时候要注意风向，站在顺风的方向喷涂，否则会出现难看的粒子。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2019-03-13 09:10:02

    在此签到

  • 外保温质量问题汇总

    2019-03-12 14:54:02
    由于具有避免热桥、冬暖夏凉、不影响墙体使用寿命、利于室内装修等特点，近年来外墙外保温在建筑工程中得到了广泛应用。但由于材料质量及施工水平参差不齐，外保温失效的问题时有发生，我们分析并总结了这些问题发生的原因，希望引起相关人员重视，在工程中避免这些问题。

    01面层空鼓、开裂
    （1）胶粘剂柔性压折比达不到设计要求，过脆，导致表面胶浆的抗变形能力不能抵抗温度应力作用进而产生变形；胶粘剂有机物含量过大，影响其抗老化能力，降低了外保温板的使用寿命。
    （2）水泥的掺入比不佳，胶浆强度过大，面层胶浆早期收缩过快，吸水率过大，由于冻融、冻胀等作用引起开裂。
    （3）苯板的养护期过短，上墙后产生较大的后收缩，进而引起面层开裂；板面平整度差，尤其是相邻的板面，造成抹胶厚度不均，引起收缩不一致，进而导致开裂；粘贴苯板时，由于存在局部通缝或窗口四角未套割，均会造成开裂。
    （4）玻纤网格布由于单位面积重量过低；网格布的耐碱涂敷层的涂敷量不足，耐碱强度保留率降低；网孔尺寸过大或过小；延伸率过大；网格布间断、无搭接或搭接尺寸不符合要求等，导致整体质量达不到设计要求，进而影响面层使用寿命。
    （5）由于在窗口周边、四角及墙体转折处等易产生应力集中的位置，未增设网格布分散其局部应力；或抹底层胶浆时，将网格布直接铺设于墙面上，使胶浆与网格布不能很好地粘合，导致网格布无法有效产生约束及分散应力的作用，进而引起开裂。
    （6）面层增强材料用钢丝网时，由于没有采用抗裂砂浆，而采用普通水泥砂浆做面层材料，导致钢筋、水泥砂浆、苯板与冷拔钢丝具有不同膨胀系数，进而造成裂缝的产生。
    （7）由于在不利环境，如太阳曝晒等天气条件下进行面层施工，或在抹面层后未及时喷水养护，面层失水过快等原因，使面层养护不到位，进而引起干缩裂缝。

    03保温板空鼓、虚贴
    （1）配制胶浆稠度不足，使粘结剂的粘度达不到设计要求，胶浆粘附墙面时产生流挂，导致板面局部空点虚贴。
    （2）基层墙面平整度不佳；墙面过于干燥；粘贴保温板时未对基层进行防水处理，使墙面含水率过大；在墙体干燥时间不足的情况下就粘贴保温板，引起胶浆流挂，进而导致空鼓、虛贴。
    （3）在进行施工操作时未均匀挤、揉、压板面，或用力猛压板的一端，导致另一端翘起，进而在敲、拍板面时引起胶浆脱落，使板面空鼓、虚粘。

    03保温板脱落
    （1）由于苯板密度、抗拉强度不符合要求，达不到保温系统自重及面层荷载对其的承载要求，导致苯板被拉损，进而造成破坏，导致保温板脱落。
    （2）由于胶粘剂质量不达标，胶浆配比不合理；选用的水泥不符合设计要求；采用的砂粒径不符合规定，含泥量过高，料径级配不合理等引起保温板脱落。
    （4）采用机械固定时，由于锚固件的埋设深度及锚固数量不符合设计规范，或粘结面积过小，未达到相应产品设计规定，进而导致脱落。
    （5）由于基层表面平整度在允许偏差范围之外；基层表面有对粘贴造成阻碍的物质，且在粘贴前未及时处理导致脱落。

    全文

    0 0
  • 祥

    苏州市虎丘区鸿禧路99-1号

    2019-03-12 10:49:09

    在此签到
  • 祥

    苏州市虎丘区鹿山路369-5号

    2019-03-11 17:00:29

    在此签到

  • 外墙深色涂料雨痕分析

    2019-03-11 17:00:16
    外墙涂料具有色彩丰富，质轻，维修及翻新简易，施工高效和成本低等特点，在建筑外墙面装饰中得到了广泛应用。但是，在应用过程中会遇到起皮脱落、鼓泡、发花、褪色、雨痕等涂膜病态，影响建筑物的美观。涂膜的这些质量缺陷，与涂料产品质量、施工工艺和干燥条件相关，提前采取相应的预防措施意义很大。

    下面针对外墙深色涂料的雨痕现象进行分析，并说明采取的预防与纠正措施。
    一、雨痕现象

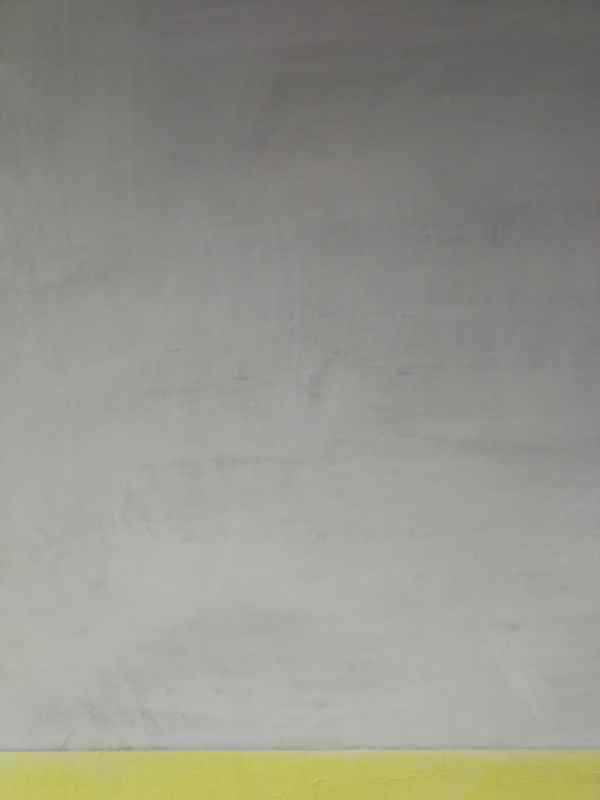

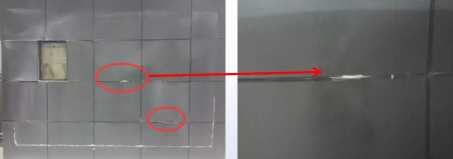

    外墙涂料在表干后，未完全干燥，被小雨淋或结露，表面有水珠往下流过，流过痕迹不均匀，表面水干后，漆膜表面形成竖条状光亮的痕迹。现象如下图：

    二、产生原因
    水性涂料中含有一定的亲水物质，外墙乳胶漆施工后未完全干透，漆膜表面被雨水打湿，漆膜内的亲水物质被水溶解后带到表面，水迹干后，就形成了一道道发亮的光斑。亲水物质通常是乳液里的乳化剂和保护胶，乳胶漆配方中的分散剂、润湿剂和增稠剂。
    涂料在施工后表干至24小时左右，遇上低温高湿致外墙表面结露或下小雨时，最易出现这种漆膜病态。因为析出的亲水物质在表面呈现不规则聚集，形态是往下流淌的线条。
    遇到较大雨时通常不会产生雨痕，这时亲水物质也会被溶解析出，但是会被雨水冲走而不在漆膜表面聚集，故不易产生雨痕；即使有残留分布也均匀，看不出明显异常。
    但是为何深色涂料更易出现雨痕呢？颜色与光泽会影响人眼的视觉敏感性；出现雨痕的地方对光的反射多一点，人眼感觉有半透明物痕迹；白色和浅色，因为明度值高，雨痕的那种亮斑不明显，且不用或少用彩色浆，亲水物质相对少，程度也轻些，肉眼看也就不太明显。而深颜色通常较暗，人眼对其很敏感，颜色稍有变化就能观察到，雨痕这种亮斑变得较显眼，加上深颜色漆彩色浆用量大，亲水物质相对更多。

    三、预防措施
    1、优化产品配方
    1）选用耐水好的乳液。乳液种类的影响最大，而同类乳液乳化剂越少，耐水性越好，耐雨痕现象也好。弹性乳液相对最差，苯丙、纯丙要好，硅丙、硅树脂、氟碳乳液具有优异耐水性。
    2）分散剂的选择：均聚物铵盐分散剂比均聚物钠盐好，共聚物分散剂比均聚物好，分子量大的比分子量小的好，所以可选用疏水改性共聚物铵盐分散剂。
    3）润湿剂：采用中低HLB值的。
    4）增稠剂：选用缔合型增稠剂为主，少用HEC与HASE增稠剂。
    5）填料的选择：可用纤维状的硅灰石与片状结构的云母粉；碳酸钙可选用相对粒径大的。通过填料的复配，尽量降低产品的PVC，提高乳液占比，从而提高漆膜的致密性。
    6）尽量提高产品光泽，丝光会比哑光更好，出现雨痕的地方对光有反射，如果漆膜光泽略高些，有雨痕看上去也不太明显。
    7）色浆选择：选用颜料含量高，耐水优良的产品。
    2、涂装工艺
    外墙涂料配方中的亲水物质不可能完全去除，因此应充分重视施工环境，以避免或降低雨痕现象。遇到雨季，关注天气预报，做好施工计划。低温高湿，阴雨绵绵天气，不要施工外墙涂料；或先施工一道底漆，一道面漆，最后一道面漆等天气转晴后再施工。

    四、纠正措施
    雨痕出现后不久，刚好又下一场大雨完全淋湿墙面，雨痕可以消除。如果客户投诉要急于消除雨痕，可以在涂膜实干后对墙面用自来水人工冲淋。重新涂装一道面漆也可以遮盖雨痕，但材料与人工预算会增加。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-30号

    2019-03-08 09:02:54

    在此签到

  • 真石漆脱皮问题分析

    2019-03-07 09:32:11
    真石漆是一种逼真展现花岗岩纹理的真石漆，并丰富充分的展现天然石材的质感效果。正常来说真石漆是具耐候性和耐水性的，并能适合各种气候的石材，通常来说使用年限10-15年。

    　　但是现在很多真石漆往往都不能达到实际标准，导致真石漆脱落、泛白、泛黄等现象，那么这些现象是因为哪种因素而导致的呢？外墙真石漆脱落的原因有哪些？

    真石漆脱落四大因素
    1.人为因素
    　　真石漆都具有本身一套严格的施工工艺（如：打底漆及封底处理等），所以尽管真石漆涂料质量较好，但如果因为场地施工人员经验不足，素质较低，对真石漆的施工技巧把握不足，都会对真石漆整体的效果有一定的影响。

    2.真石漆产品质量欠缺或质量较低
    　　目前市场上真石漆涂料可谓是眼花缭乱，有些低档的、涂料质量不好的，很多伪劣产品都流露到市场上面，这就导致用户在使用中达不到想要的效果。

    3.施工问题
    　　真石漆本身具备有一套严格的施工工艺流程。那么在真石漆施工前的施工底材表面基层应平整、干净，并具有较好的强度，新墙体则应实干一个月，方可施工，旧墙翻新，先要整平基层，除去松脱，剥落表层及粉尘油垢等杂质后才可施工。很多人往往忽视这种流程，而直接施工，如果基底不牢固可能导致脱落，其实是导致真石漆脱落最为常见的原因。

    4.天气及温度因素
    　　恶劣天气以及温度较低的情况下肯定是不能施工的。

    真石漆脱落处理
    　　1.真石漆出现不平整，空鼓，脱落现象这都是跟底层处理有关的，不平整由于底层处理不平整就出现了真石漆不平整现象，空鼓的问题是由于底层起鼓了，从而感觉是真石漆起鼓了，所以在喷涂真石漆之前一定要将底层处理好。还有在喷涂真石漆之前一定要刷上真石漆专用底漆，起到抗碱防潮的功能。把不平整、空鼓的地方铲掉，一直铲到铲不掉为止，然后把浮灰弄掉，刷一遍防潮封底漆，等底漆干了再刮耐水腻子找平，最后再喷真石漆就行了。起鼓现象一般和基材有关系的，腻子粉质量太差，腻子粉施工前没有处理好，都会出现这样的情况。

    　　2.真石漆的施工有许多细节要注意，尤其是大工程，更不能在这小细节上失误。要避免发生不平整、空鼓，脱落的情况，如果出现要及时整改，保证整个真石漆工程的质量。

    　　3.对于真石漆空鼓脱落问题，最主要的是：应处理好基层，清除基层表面的尘土和其他粘结物，将凸起部分敲掉并打磨平整，空鼓部分凿掉并重新抹灰，待其干燥、孔洞补平，达到墙面平整，线条顺直并符合验收规范要求时再施工。此外，还应谨慎选用粘结力好的腻子与质量达标的真石漆产品，加强施工人员的技术培训等。

    全文

    0 0
  • 祥

    温州市鹿城区

    2019-03-07 09:23:38

    在此签到

  • 最新防火规范解读

    2019-03-06 16:58:36
    2月15日，中华人民共和国住房和城乡建设部办公厅公布了38项全文强制性工程建设规范，其中包含13项项目规范，25项通用规范。其中，《建筑防火通用规范（征求意见稿）》（一下简称“防火规范”）由于关乎建筑最基本的防火安全，具有“技术法规”性质，直接影响到所有建筑的设计和建造，也备受地产及建筑行业的关注。不妨就让我们依照原有的2014版《建筑设计防火规范》GB50016-2014（以下简称“2014版规范”），看看本次防火新规有哪些重要改动？

    01水火无情 新版规范皆为强制条款
    与“2014版规范”不同，《建筑防火通用规范》全部为强制条款。“2014版规范”合并了《建筑设计防火规范》和《高层民用建筑设计防火规范》，调整了两项标准间不协调的要求。将住宅建筑统一按照建筑高度进行分类，对高层住宅建筑和建筑高度大于100m 的高层民用建筑的防火要求也只是适当提高。在当时还只是建议性规范，并没有成为强制规范。然而随着土地资源的逐渐稀缺，住宅和其他民用建筑也在不断向天际发展，高层住宅建筑的防火要求就愈发重要，本次“防火规范”全面进入“强制时代”也就顺理成章了。

    从具体细则来看，“2014版规范”中，民用建筑的疏散楼梯间、避难层等都为强制条款，但是对于疏散通道和疏散楼梯的具体样式，仅建议“不宜采用螺旋楼梯和扇形踏步；确需采用时，踏步上、下两级所形成的平面角度不应大于10°，且每级离扶手250mm 处的踏步深度不应小于220mm。”而在新版“防火规范”中，则对疏散通道和疏散楼梯有了具体细致的规范描述：

    7.1.5疏散出口应分散布置，房间疏散门应直接通向疏散走道、安全出口或建筑室外。当一个房间或区域需要设置2个及以上疏散出口时，应符合下列规定：

    1、当设置2个疏散出口时，每个疏散出口的宽度应按能通过的人数不小于该房间或区域内全部疏散人数的一半计算；当设置2个以上疏散出口，且其中1个出口不能使用时，其他出口的宽度应按能通过该房间或区域内全部疏散人数计算；

    2、除同层每个疏散门至安全出口的疏散距离小于10m的情况外，同侧两个疏散出口最远边缘之间的直线距离，不应小于所在房间或区域内最长对角线的一半且不应小于9m；当该房间或区域设置自动灭火系统时，不应小于该对角线的三分之一且不应小于7m当同侧两个疏散出口最远边缘之间的直线距离不符合要求时，该 2个疏散出口应计作 1个疏散出口。

    7.1.6建筑中每个安全出口、疏散门的净宽度均不应小于0.9m疏散走道、室内疏散楼梯、建筑首层疏散外门的净宽度均不应小于1.1m，建筑高度不大于18m的住宅中一边设置栏杆的疏散楼梯净宽度不应小于1.0m；室外疏散楼梯的净宽度不应小于0.9m。疏散楼梯或室内外疏散台阶、坡道的净宽度大于2.0m时，应设置扶手栏杆将其隔为宽度均不大于2.0m 的区段。

    优采TIPS：
    “防火规范”成为强制规范对于房企来说是一把“双刃剑”。一方面房企在设计疏散通道、防火设备的时候不用再瞻前顾后，有了强而有力的指导规范。但是同时，对建筑疏散通道空间的要求也有所提升。结合《住宅项目规范（征求意见稿）》中“取消公摊面积”的条款，房企的成本将会有一定程度的提升，更合理的空间优化和疏散通道设计，将成为房企关注的焦点。

    02精装时代 防火标准顺势而动
    除了不断“长高”，精装修也是住宅市场近些年来最大的趋势之一。新版“防火规范”也在住宅的室内装饰方面下足了功夫。在“2014版规范”中，对住宅室内装饰部分并无明确规范或指导意见，而对于装修装饰的要求，则写在了新版“防火规范”的《基本规定》之中：

    2.1.3建筑的防火应符合下列功能要求：

    1 建筑承重结构应保证其在受到火或高温作用后仍能在设计耐火时间内正常发挥功能；

    2 建筑的疏散与避难设施应能使建筑内的人员在火灾时安全疏散至安全区或安全避难；

    3 建筑的外墙和屋顶应能在其设计耐火时间内防止火势蔓延至建筑内或建筑外；

    4 建筑内的防火分隔应能在其设计耐火时间内防止火势蔓延至其他防火分隔区域；

    5 建筑物之间的防火分隔应能在规定的时间内防止火势蔓延至相邻建筑；

    6 建筑的装修装饰应能限制火势的蔓延；

    7 建筑物的消防救援设施和场地应与其建筑高度或埋深、规模相适应；

    8 建筑中的主动防火设施与器材应与其火灾危险性、火灾特性相适应。

    优采TIPS：
    除了以往重点关注的结构、外墙、屋面和防火隔断。新版“防火规范”首次对装修装饰材料也提出了限制火势蔓延的要求。开发商在精装修大潮之下，不但要提供温馨舒适的室内环境，还要兼顾实用建材部品的防火性能。SPC地板、防火壁纸等新技术和产品，有希望在“防火新规”的大环境下成为新宠。

    03化繁为简 保温材料要求更明确
    保温材料一直都是建筑防火关注的焦点，新版“防火规范”也显得更具操作性。摒弃了“2014版规范”中A级、B1级、B2级等繁复且隐晦的防火材料等级，统一将防火材料分为“不燃性防火材料”和“难燃性防火材料”：

    6.6.2 建筑的外墙和屋顶采用内保温系统时，保温系统应符合下列规定：

    1 人员密集场所，使用明火、燃油、燃气等有火灾危险性的场所，建筑内的疏散楼梯间、避难走道、避难间、避难层等场所或部位，应采用不燃性保温材料；其他场所，应采用不燃性或低烟、低毒的难燃性保温材料；

    2 保温系统应采用不燃性材料做防护层；采用难燃性保温材料时，防护层的厚度不应小于 10mm。

    6.6.3 人员密集场所和设置人员密集场所的建筑，其外墙外保温系统应采用不燃性保温材料。

    6.6.4 住宅采用与基层墙体、装饰层之间无空腔的建筑外墙外保温系统时，其保温材料应符合下列规定：

    1 建筑高度大于 100m 时，应为不燃性保温材料；

    2 建筑高度大于 27m，但不大于 100m 时，应为难燃性保温材料。

    6.6.5 除住宅和设置人员密集场所的建筑外，其他建筑采用与基层墙体、装饰层之间无空腔的建筑外墙外保温系统时，其保温材料应符合下列规定：

    1 建筑高度大于 50m 时，应为不燃性保温材料；

    2 建筑高度大于 24m，但不大于 50m 时，应为难燃性保温材料。

    6.6.6 除设置人员密集场所的建筑外，与基层墙体、装饰层之间有空腔的建筑外墙外保温系统，其保温材料应符合下列规定：

    1 建筑高度大于 24m 时，应为不燃性保温材料；

    2 建筑高度不大于 24m 时，应为难燃性保温材料。

    优采TIPS：
    简化并削减保温材料的分类，方便了开发商对于保温材料的选择。但是传统的陶瓷保温板、膨胀珍珠岩、岩棉板等不燃性保温材料，在施工安装的过程中会遇到许多其他问题。装饰保温一体板等新型建材，同时兼顾保温和装饰功能，也是房企值得关注的新技术新产品。但由于是一种复合的保温材料，对于其保温性能，不能单独考察其使用的保温材料部分，需要有单独的实验检查作为指标。

    全文

    0 0
  • 祥

    温州市鹿城区龙方路11号

    2019-03-06 10:06:04

    在此签到

  • 北京抽查通报不合格岩棉产品

    2019-03-05 14:14:57
    北京市住房和城乡建设委员会近期通报河北某耐火保温材料有限公司等19家建材供应企业提供虚假产品质量证明文件；河间市某某·建材有限公司等6家建材供应企业产品不合格，北京某建筑装饰工程有限责任公司采购的岩棉板（生产企业来源不明）经检测判定不合格。

    重点说一下不合格产品，其中有三组岩棉制品的垂直于表面的“抗拉强度、酸度系数、短期吸水量”不合格。

    先说酸度系数。酸度系数表述为 MK=（SiO2+Al2O3） / （CaO+MgO），其中的成分为质量百分数。说白了就是岩棉中硅、铝氧化物与钙、镁氧化物的质量比。

    硅铝是形成纤维玻璃态网架结构的组成部分，化学性质比较稳定，而钙镁是网架外体，易与外界物质反应，进而影响岩棉的物理性能。

    如果酸度系数过低，则耐水性变差，长期受到水分的作用，可以形成包括网络结构在内的水解作用。纤维断裂、粉化，最后失去应有的强度而下沉堆积，这就是实际工程观察到的“垮裤腰”现象。

    全文

    0 0
  • 祥

    南昌市青山湖区赣江北大道1号

    2019-03-05 09:29:43

    在此签到

  • 外墙外保温优势

    2019-03-04 23:58:10
    墙体保温技术，作为建筑节能中的重要措施，在我国已经应用和发展了三十几年，尤其是国家在各个地区推行节能设计标准之后，建筑墙体的节能技术有了质的飞跃。其中以外墙外保温为主要代表的技术发展迅速，并且在市场上受到众多建筑房产商的青睐。细数外墙外保温技术受到青睐的原因，从其自身角度来说，这八大优势不容忽略。

    （一）外保温可以避免产生热桥
    过去外墙既要承重又要起到保温作用，外墙厚度必然较厚。采用高效保温材料后，厚墙得以减薄。但如果采用内保温，主墙体越薄，保温层越厚，热桥的问题就趋于严重。在寒冷的冬天，热桥不仅会造成额外的热损失，还可能使外墙内表面潮湿、结露，甚至发霉和淌水，而外保温则可以不存在这种问题。由于外保温避免了热桥，在采用同样厚度的保温材料条件下，外保温要比内保温的热损失减小约1/5，从而节约能源。

    （二）有利于使建筑冬暖夏凉
    在进行外保温后，由于内部的实体墙热容量大，室内能蓄存更多的热量，使诸如太阳辐射或间歇采暖造成的室内温度变化减缓，室温较为稳定，生活较为舒适；也使太阳辐射的热、人体散热、家用电器及炊事散热等因素产生的“自由热”得到了较好的利用，有利于节能。而在夏季，外保温层能减少太阳辐射热的进入和室外高气温的综合影响，使外墙内表面温度和室内温度得以降低。可见，外墙外保温有利于使建筑冬暖夏凉。

    （三）减轻破损，延长建筑寿命
    由于采用外保温，内部的砖墙或混凝土受到了保护。室外气候不断变化引起墙体内部较大的温度变化发生在外保温层内，使内部的主墙体冬季温度提高，湿度降低，温度变化较为平缓，热应力减小。因而主墙体产生裂缝、变形、破损的危险大为减轻，寿命得以大大延长。

    （四）有益于建筑后期的加固装修
    采用内保温的墙面上难以调挂物件，甚至安设窗帘盒、散热器都相当困难。在旧房改造时，内保温存在需搬运家居、施工扰民甚至要临时搬迁等诸多麻烦，还会因此减小使用面积。外保温则可以避免这些问题的发生、当外墙必须进行装修或抗震加固时，加做外保温是较为经济与有利的时机。

    （五）不影响室内工程建设进度
    我国目前许多住户在住进新房时，大多先进行装修，在装修时，房屋的内保温层往往遭到破坏。采用外保温则不存在这个问题。外保温有利于加快施工进度。如果采用内保温，房屋内装修、安装暖气等作业，必须等待内保温做好后才能进行，但采用外保温，则可以与室内工程同时作业。

    （六）实用与美观兼具
    外保温可以使建筑更加美观，只要做好建筑立面设计，建筑外观会十分出色。特别在旧房改造时，外保温能使房屋面貌大为改观。

    （七）适用范围广泛
    外保温既适用于采暖建筑，又适用于空调建筑；既适用于民用建筑，又适用于工业建筑；既适用于新建建筑，又可用于既有建筑；既能在低层、多层建筑中应用，又能在高层建筑中应用。

    （八）综合经济效益很高
    虽然外保温工程每平方米的的造价比内保温相对要高一些，但只要技术选择恰当，单位面积造价高的并不多。特别是由于外保温比内保温增加了使用面积近2%，实际上是使单位面积造价得以降低。加上节约能源、改善热环境等一系列好处，综合效益是十分显著的。

    全文

    0 0
  • 祥

    苏州市昆山市创业路隧道

    2019-03-04 10:45:28

    在此签到
  • 祥

    苏州市姑苏区人民路918

    2019-03-02 18:25:47

    在此签到

  • 合肥公共既有建筑节能改造可申请奖补

    2019-03-01 10:17:59
    各相关单位：
    为贯彻落实《住房城乡建设部办公厅银监会办公厅关于批复2017年公共建筑能效提升重点城市建设方案的通知》（建办科[2017]72号）和合肥市人民政府《关于贯彻落实合肥市绿色建筑发展条例的实施意见》，做好我市公共建筑能效提升重点城市建设工作，按照《合肥市公共建筑能效提升重点城市建设实施方案》和《合肥市公共建筑能效提升奖补资金管理办法》的要求，经研究，决定组织开展全市既有公共建筑节能改造项目申报，有关要求通知如下：

    一、申报条件
    （一）项目于2018~2020年7月底期间竣工；
    （二）项目为合肥市行政区域范围内3000平方米以上的既有公共建筑（宾馆、医院、商场、办公、学校、学生宿舍等）；
    （三）项目对采暖通风及空调系统、生活热水系统、供配电与照明系统、监测与控制系统、围护结构、可再生能源等进行一项或多项节能改造；
    （四）项目改造后，原则上改造面积建筑能耗下降15%以上。

    二、申报主体
    按照“谁投资，谁受益”的原则，申报单位应为建筑物所有权人或其授权委托的使用人。采用合同能源管理方式的，申报单位应为参与节能改造的节能服务公司和建筑物所有权人共同申报。

    三、项目奖励
    项目经市城乡建设局审核，列入我市公共建筑能效提升重点城市建设项目库，市财政给予相应资金奖补，奖补标准按照《合肥市公共建筑能效提升奖补资金管理办法》执行（详见附件）。

    四、申报要求
    请符合要求的项目按照附件《合肥市公共建筑能效提升重点城市建设实施方案》和《合肥市公共建筑能效提升奖补资金管理办法》的要求将申报材料报市城乡建设局建筑节能与科技处（阜南路51号友谊大厦504、503室）。

    联系人：刘晓虎、肖方初，联系电话：0551-62692775

    合肥市城乡建设局

    2019年2月26日

    全文

    0 0
  • 祥

    苏州市吴中区

    2019-03-01 09:00:47

    在此签到

  • 梅雨季节如何施工

    2019-02-28 09:58:12
    连绵不绝的阴雨，不仅让人烦闷，也让很多涂装行业的朋友感到烦恼：降雨给建筑外墙及施工带来了诸多麻烦，一场54年难遇的连续阴雨，
    暴露了许多不合格项目所存在的施工问题，究竟是什么原因导致了这些平时很难被发现，却又深深影响着业主品质生活的隐患呢？

    问题分析:
    1为什么会泛白？

    1.施工完尚未干透；
    如果在工程施工后尚未完全干燥，遇雨水即会产生泛白现象，使整个饰面发花；

    2.乳液质量耐水性差；
    乳液的耐水性关系着涂料的耐水品质，劣质的外墙涂料遇水容易出现泛白现象；

    3.在基层尚未干透的情况下施工；
    在基面没有干透的情况下施工，就会造成水泥层大量的碱渗透出来，就会造成墙面泛白，颜色变花!

    2为什么会渗水？

    1.外墙防水质量问题，或者没有做防水；
    外墙如果不做防水（或防水质量差），在长期的降雨下，雨水会渗透漆膜进入基层，进而腐蚀墙体结构、渗透入内墙；

    2.窗户安装方式有误；
    窗户安装时窗楣和窗台没有做滴水槽和流水坡度，或是室外窗台高于室内窗台板，窗台板抹灰层没做顺水坡，窗台板开裂等，都会造成窗户周围渗水；

    3.窗户质量差；
    窗户质量差，强度不够，窗框边的砂浆层就容易开裂、脱落，导致窗户和窗套之间松动、形成缝隙，导致渗水；

    温馨提示：
    雨天切勿进行外墙涂料施工，这样会影响到后期的装修质量，如果下雨前已经开始的施工，那么一定要牢记下面这四项“延时”。

    01风干时间延时
    雨季的风带着充足的潮气，在做一些需要风干的工程时，雨天风干的时间是平时的2-3倍（具体以实际情况为准）。

    02基层处理延时
    墙面基层的腻子和墙衬，在雨天需要晾一天，假如这些基层处理没有做好，将来即使刷上昂贵的乳胶漆，也会很快出现鼓包、裂纹等问题。

    03延长墙体干燥时间
    正常的墙体干燥时间为4~6个小时左右，但是遇到雨天的话要根据天气情况延长，等墙体完全干燥后再进行施工。

    04施工延迟至少一天
    施工时要求温度在5℃以上、35℃以下，空气相对湿度不超过85%，墙体湿度小于10%方可进行施工，建议施工前做含水率测试。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2019-02-28 08:49:23

    在此签到

  • 山东省发布绿色建筑促进办法

    2019-02-27 08:57:50
    山东省政府近日发布了《山东省绿色建筑促进办法》（以下简称《办法》），从规划建设、运营管理、技术推广、引导激励、法律责任等方面，对政府及部门如何推进绿色建筑发展作出了明确规定。《办法》共7章、42条，自2019年3月1日起施行。

    《办法》提出，山东省绿色建筑实行分级递进和分类递进相结合的推广模式。新建民用建筑（3层以下居住建筑除外）应当采用国家和省规定的绿色建筑标准，政府投资或者以政府投资为主的公共建筑以及其他大型公共建筑应当按照二星级以上绿色建筑标准进行建设。

    《办法》同时对土地出让、规划、设计、施工、竣工验收、运行维护等环节提出了技术与管理要求，并明确了有关部门管理职责及建设、设计、施工、物业管理等单位的责任。

    为推动绿色建筑发展，《办法》单列了“引导激励”一章，明确对绿色建筑的科研开发、建设、运营等实行税收减免、容积率奖励、用能价格优惠等扶持政策。

    《办法》鼓励绿色建筑技术推广，要求推广应用自然通风、天然采光、雨水利用、可再生能源应用、建筑废弃物利用、绿色建材等成熟适用技术产品。鼓励应用墙体保温材料、节能门窗、可再生能源利用等适宜技术建造绿色农房。同时，鼓励绿色建筑采用装配式方式建造，规定政府投资或者以政府投资为主的建筑工程采用装配式建筑技术与产品，在新建建筑规划条件和建设条件中明确装配式建筑要求，鼓励推广装配式建筑全装修。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2019-02-27 08:43:46

    在此签到

  • 多雨季节真石漆施工要点

    2019-02-26 08:44:31
    春季开始我国大部分地区雨水较多，特别南方的南风天，湿气重，在外墙真石漆的施工效果的重要影响因素就是天气。所以为了不影响外墙真石漆的装饰效果和稳定的质量，在外墙真石漆施工过程中遇到雨天必须知道以下的四个要点。

    一、风干时间：下过雨后的空气非常潮湿，水汽含量很高，所以墙面在做风干工程时，雨天的风干时间应该比平时风干时间多一到两倍，千万不能按平时的风干时间计算。

    二、基层处理：墙面基层的腻子和墙衬，在雨天需要晾一天，假如这些基层处理没有做好，将来喷涂面漆后，也会很快出现鼓包、裂纹等问题。

    三、干燥时间：正常的墙体干燥时间为两个小时左右，但是遇到雨天或雾霾的话要根据天气情况延长，等墙体完全干燥后再进行施工。

    四、延迟施工：一般来说，墙体温度在5℃以上，空气相对湿度不大于80%，墙体湿度小于10%方可进行施工。下雨天气或雾霾，空气中湿度比较高，而且墙体被雨水淋湿含水率过高会引发起鼓、返碱等弊病。

    阴雨天气，个别使用真石漆涂装的墙面，会出现一小片儿或数小片儿明显的、区别于其它部位的浅色或白色区域，特别是在雨季，落水管口雨水侵蚀到的地方有时也出现白色，俗称"表面泛白"。而天气晴好或温度升高后，这种"表面泛白"现象一般会自然消失。这种现象在有的工程中会偶尔出现一次，也有的会往复出现几次，甚至在北方一些地区直到第二年或者气温回升才消失。

    以下几种原因，都可引起真石漆饰面的"表面泛白"现象的产生：
    1.底漆不符合要求，透水、透气性高，或用普通乳胶漆封底漆代替真石漆专用底漆，导致墙体内水汽渗入真石漆涂层，若真石漆中涂未完全干燥、玻璃化，当外部气温低或水汽大时，真石漆内的水分在面漆涂膜下集中凝结，引起表面泛白。
    2.墙体干燥程度不够、抹灰面密实度低，封闭底漆局部漏刷或涂刷不密实，导致墙体内水分渗入尚未完全玻璃化的真石漆涂层，当外部气温低或水气大时，真石漆内的水分在面漆涂膜下集中凝结，引起表面泛白。
    3.真石漆喷涂时，气温较低，或者空气湿度太大，涂层干燥程度和玻璃化程度低，涂层内水分过高，这种情况下如果涂刷了面漆，真石漆内的水分挥发会更加缓慢，当外部气温低或水汽大时，真石漆内的水分在面漆涂膜下集中凝结，引起表面泛白，有时泛白的涂层还会软化。
    4.使用了不符合要求的面漆，面漆的耐水性差，或面漆施工时存在漏刷、涂刷遍数不够，导致外部水分侵入，也会引起表面泛白。
    5.真石漆配方体系存在缺陷，耐水性较差，不仅会引起大面积表面泛白，甚至还会开裂、脱落。

    针对上述原因，建议采取下列措施预防真石漆饰面的"泛白"现象的发生：

    1.正确选购真石漆系列产品，建议选购正规、专业厂家的产品，杜绝使用非专业厂家的价格低廉的劣质产品。
    2.不得使用乳胶漆封底漆代替真石漆封底漆，因为此两种产品的功能体系不同，一般涂料的底漆要求有一定的透气性，而真石漆专用底漆透气性很小，能将墙体内的绝大多数水汽隔绝。
    3.对于干燥不好或干燥不均匀的墙体，宜选用环氧系列的封闭底漆，并且涂刷一定要严密到位，不得漏刷、漏涂，以增加对墙内水分的阻隔。
    4.施工时，如果周围环境容易对真石漆造成污染，尽量推迟涂刷面漆，以增加真石漆的干燥固化程度。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369号-29幢-2楼

    2019-02-26 08:40:47

    在此签到

  • 外墙抗碱封闭底漆的作用

    2019-02-25 21:34:05
    如今外墙涂装大多采用外墙涂料进行装饰，有的墙面出现诸如脱皮、起泡、爆裂、变色等问题，降低了外墙的美观度。而其原因，除了涂料本身质量问题之外，部分是由于对底漆的了解不充分或使用不当造成。

    由于基层粉化、腻子脱粉、涂层间粘结力不够、对基材封闭不好而造成的脱皮、起泡、爆裂等问题；泛碱变色则是因为对底层的抗碱处理不当引起；因不刷底漆而造成透底发花；因底层吸水率过大或底漆涂刷不均匀造成面漆成膜不好而发花等工程上的这样那样的问题都与底漆离不开。了解封闭底漆，选择好底漆避免这些隐患的产生。

    涂刷抗碱封闭底漆的作用

    建筑外墙无论是水泥抹灰还是保温抗裂砂浆基面，里面主要是水泥成分，而很多水泥中碱的成分比较高，如果底漆涂刷不到位，甚至底漆质量不好，都会造成严重的返碱现象，碱分会快速地腐蚀外墙涂料涂膜，造成褪色、分化及开裂等质量问题。

    抗碱封闭底漆最大的特点就是对混凝土有超强的附着力，能够与混凝土形成一个很好的封闭区间，它主要就是用来做混凝土的基材防护材料。防止水的渗透，抗碱隔离作用，对基层的碱分能有效隔离，防止碱分的渗出破坏涂层。对疏松粉化的基底进行补强作用，加固基底。

    涂刷抗碱封闭底漆的重要性

    1、封闭作用：墙面一般使用水泥，而水泥通常会返碱，会在表面形成一层碱霜，出现成片成片的白色或结晶体或粉末状等，造成花墙。出现泛碱的根本原因，大都是底漆质量不过关或者是未使用底漆或者是腻子墙面碱性太强。其他如发生的变黄或颜色改变也大多与此有关。封闭底漆可以起到封闭作用，缓解这种情况。

    2、保证吸水率一致：基底的含水率是必须高度注意的问题，尤其要注意同一墙面可能是不同材质，不同吸水率的基底材料，会导致外墙涂料最终饰面出现水印或色差，安全可靠的预防方法是在施工前预先满涂专业厂家生产的抗碱封闭底漆，使基底吸水率均匀一致。另外基底吸水率不一致，会导致涂层干燥时间不一致，吸收不均匀，也会导致出现色差。

    3、墙面牢固性：质量不过关的腻子层时间不久会粉化，如果没有底漆的保护，面层也会随之出现粉化甚至脱落。底漆能够封固基底，使腻子层更加牢固，从而延长延长面层的寿命，提高施工质量。

    如何选择抗碱封闭底漆

    底漆就有透明底漆、黑色底漆之分，那么，透明底漆和黑色底漆该如何选择，这两个颜色不同的底漆都有哪些区别呢？

    透明底漆和黑色底漆主要的不同在于墙面的分格，如果墙面分大格或者不分格的话，应该使用透明底漆，分大格的话后面还需用黑漆描线，而如果墙面是分小格的话则应该使用黑色底漆。

    作为用户要清楚了解，透明底漆的综合性能要好于有色底漆，简单的了解，有色底漆是在透明底漆的基础上添加了各种颜色的色浆，色浆本身只是起到改变颜色的作用，一定量的色浆计入底漆中，会降低产品本身的性能，因此，在项目选材时，尽可能规定施工单位要选用透明封闭底漆。

    外墙封闭底漆的施工指导

    1、在外墙底漆施工前，需要对外墙面进行一定的养护，要把墙面尽量整平，没有太明显的坑与凸起，更没有裂缝之类的硬伤，把这些整的差不多之后，再来开工。

    2、在外墙面上刷上底漆，底漆所具有的作用是相当重要的，它有很强的粘结能力，把墙面的碱性封闭掉，使外墙底漆施工时可以粘结的十分牢靠；还可以使灰层、腻子底融为一体，这大大提高了外墙的防水性能；而且还可以比较节省涂料，使涂料涂刷时比较均匀，最后的效果也会很不错。

    3、在这些做完之后才进行面漆的涂刷，不过在这之前要检查一下底漆有没有漏涂，上面有没有被污染，在完成这些后才来进行第一道面漆的施工，面漆的涂刷也要做到均匀，方向一致。

    封闭底漆就好比房子的地基，在外墙涂料涂装系统中扮演着至关重要的角色，所以在选材和施工上面，用户要多加注意。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2019-02-25 08:38:49

    在此签到
  • 祥

    苏州市吴中区

    2019-02-23 08:54:33

    在此签到

  • 内外墙腻子的区别

    2019-02-22 09:35:13
    1、它们的含碱量不同。总的来说外墙腻子粉的含碱量要高于内墙腻子粉。
    2、它们的成分和耐水性以及强度不同。由于两种腻子粉的配方不同，外墙腻子粉以白水泥为主，而内墙腻子粉则是以滑石粉、老粉为主。因此前者耐水性和硬度都比较强，哪怕遇水也不会出
    现软化的现象;而后者的耐水性和强度相对外墙腻子粉就比较差，而且只要用指甲轻轻一刮就能够刮出痕迹，遇到水也会出现软化的现象。
    3、环保性不同。由于外墙腻子要抵抗风吹日晒所以粘性大、强度高，但是环保指数就稍低。反之内墙腻子就比较健康环保，所以内墙不外用，外墙不内用。
    4、性能不同。内墙腻子比较细腻，所以主要一遇到水就会出现空鼓现象甚至脱落;而外墙腻子就比较粗糙，但是防水性能很好。
    5、施工难易程度和价格不同。外墙腻子的施工难度要比内墙腻子的施工难度大的多，而通常来说外墙腻子价格要贵于内墙腻子。

    全文

    0 0
  • 祥

    苏州市虎丘区真武路

    2019-02-22 09:23:22

    在此签到

  • 既有建筑外墙外保温改造技术规程发布

    2019-02-21 15:13:42

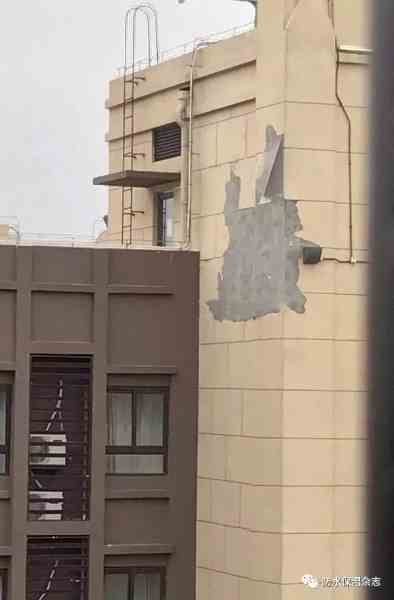

    近年来，随着外墙外保温系统的使用，其质量问题也逐渐突出，外墙出现脱落、空鼓、开裂，室内出现泛潮反霜、结露等若干问题，外墙外保温系统出现大面积裂缝、甚至脱落的新闻屡见报道。既有保温工程的改造、修复、加固会变得越来越频繁。
    目前我国保温工程已积累了大量改造案例，但大多都是出现问题就局部修补加固，缺乏系统的诊断评价，也没有相应的详细标准进行指导施工、验收。加之我国保温根据南北气候的不同，所用材料和系统多种多样，更增加了改造修复技术的复杂性，因此对既有外墙保温系统质量进行诊断与评估，编制相应的改造工程技术规程势在必行。
    需要对既有外墙保温改造进行详细的标准编制，通过对既有外墙保温系统的研究，由点及面，提出合适的诊断技术，专业的试验方法，并从系统材料、施工工艺、施工质量、检验验收等方面对既有外墙保温工程改造技术进行详细规定，为推进我国节能保温事业的顺利发展，提高外墙保温系统的使用寿命，减少因外墙质量问题导致的安全隐患，避免资源浪费，促进我国建筑绿色可持续发展具有重要意义。

    全文

    0 0
  • 祥

    苏州市吴中区

    2019-02-21 08:20:06

    在此签到
  • 祥

    苏州市虎丘区鹿山路369号-29幢-2楼

    2019-02-20 08:41:05

    在此签到

  • 真石漆色差解决方案

    2019-02-20 08:39:17
    真石漆由于其节能环保、仿石效果逼真且成本相对石材更便宜的特性，得到非常广泛的应用。然而在具体施工的时候，经常会出现同一面墙两副面孔的尴尬情况，能否解决色差问题成为真石漆能否得到持续发展的一道难题。
    客观原因1
    涂装中使用质量差的工具容易造成色差，差的涂装工具会造成涂刷不均匀、厚薄不一，最终产生色差。
    解决措施
    使用质量优良的涂装工具以避免涂刷不均匀、厚薄不一。不同种类的产品严格按照该产品专属施工工具，不可出现不同产品公用同一施工工具。

    客观原因 2
    由于仿石涂料一般都采用天然彩砂，受天然原材料客观因素影响，仿石涂料在生产过程中，不同批次间容易出现轻微色差，经过施工后，会在视觉上加重墙体表面的色差感。
    解决措施
    同一栋建筑物，尽量一次下够所需产品；需要不同时间批次供货的，与厂家协商备好彩砂原料，减少在原材料环节的色差。

    客观原因 3
    当然同一批号的产品涂刷墙面也会因为没有搅拌均匀、稀释量不一致，施工方式不同而产生色差问题。
    解决措施
    1、建议施工同一批料用同一批人施工于同一面墙。整体墙面应由上而下，一气呵成，避免间断施工造成的新旧色。平面效果和毛面效果会产生感官差异，注意某些颜色在背光和正光，阳光直射和折射情况下的颜色差异。　　 2、 修补色差：施工完一面墙后尽量留几桶同批次的产品以便工程扫尾阶段修补瑕疵的墙体，避免因扫尾修补造成的色差现象。　　
    3、选择具有丰富施工经验的专业团队。

    全文

    0 0

  • 甘肃省开展外墙外保温材料大检查

    2019-02-19 08:48:23
    记者从甘肃省应急管理厅获悉：甘肃省将开展建筑外墙保温材料安全大检查，预防和遏制火灾事故发生，维护全省消防安全形势持续平稳。

    省应急管理厅要求各地组织应急管理(安全监管)、消防、市场监管(工商、质监)、住建、公安、工信等部门，对辖区建筑物外墙保温材料、建设工程施工现场、外墙保温材料生产企业开展一次全面排查。新建或施工建筑外墙保温材料不符合要求的，责令建设单位、施工单位立即更换，并按照责任划分对建设、设计、施工和监理单位依法从严查处。老旧建筑外墙保温材料不符合要求的，要责令管理、产权单位制定整改计划和方案，限期整改，逾期未整改的，依法从严查处；外墙保温材料不符合技术要求、且无管理单位或产权不明晰的建筑，要将其列入城市建设改造项目，并及时组织实施，未彻底整改前，采取专门防范措施。

    同时，按照街道、乡镇消防安全“网格化”管理要求，组织发动基层网格员对村庄、社区使用外墙保温材料的小场所、小单位进行排查，对不符合相关法律和技术规范的，要及时予以查处，依法督促彻底清除。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369号-29幢-2楼

    2019-02-19 08:45:37

    在此签到

  • 水泥知识

    2019-02-18 08:15:31
    粉状水硬性无机胶凝材料。加水搅拌后成浆体，能在空气中硬化或者在水中更好的硬化，并能把砂、石等材料牢固地胶结在一起。

    早期石灰与火山灰的混合物与现代的石灰火山灰水泥很相似，用它胶结碎石制成的混凝土，硬化后不但强度较高，而且还能抵抗淡水或含盐水的侵蚀。长期以来，它作为一种重要的胶凝材料，广泛应用于土木建筑、水利、国防等工程。

    水泥按用途及性能分为
    （1）通用水泥: 一般土木建筑工程通常采用的水泥。通用水泥主要是指：GB175规定的六大类水泥，即硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥。

    （2）专用水泥：专门用途的水泥。如：G级油井水泥，道路硅酸盐水泥。

    （3）特性水泥：某种性能比较突出的水泥。如：快硬硅酸盐水泥、低热矿渣硅酸盐水泥、膨胀硫铝酸盐水泥、磷铝酸盐水泥和磷酸盐水泥。

    全文

    0 0
  • 祥

    苏州市吴中区

    2019-02-18 07:52:32

    在此签到
  • 祥

    苏州市吴中区金枫南路46号

    2019-02-16 09:14:56

    在此签到

  • 石膏知识

    2019-02-15 09:50:46
    石膏胶凝材料是一种以硫酸钙（CaSO4）为主要成分的气硬性无机胶凝材料。其品种主要有建筑石膏、高强石膏、粉刷石膏、无水石膏水泥、高温煅烧石膏等。其中，以半水石膏（CaSO4·1/2H2O）为主要成分的建筑石膏和高强石膏在建筑工程中应用较多，最常用的是建筑石膏。

    建筑石膏是以β型半水石膏β-CaSO4·1/2H2O）为主要成分，不添加任何外加剂的粉状胶结料，主要用于制作石膏建筑制品。建筑石膏色白，杂质含量很少，粒度很细，亦称型石膏，也是制作装饰制品的主要原料。由于建筑石膏颗粒较细，比表面积较大，故拌合时需水量较大，因而强度较低。

    建筑石膏的技术性质
    1.凝结硬化快。石膏浆体的初凝和终凝时间都很短，一般初凝时间为几分钟至十几分钟，终凝时间在半小时以内，大约一星期左右完全硬化。为满足施工要求，需要加入缓凝剂，如硼砂、酒石酸钾钠、柠檬酸、聚乙烯醇、石灰活化骨胶或皮胶等。

    2.硬化时体积微膨胀。石膏浆体凝结硬化时不像石灰、水泥那样出现收缩，反而略有膨胀（膨胀率约为1%），使石膏硬化体表面光滑饱满，可制作出纹理细致的浮雕花饰。

    3.硬化后孔隙率高。石膏浆体硬化后内部孔隙率可达50～60%，因而石膏制品具有表观密度较小、强度较低、导热系数小、吸声性强、吸湿性大、可调节室内温度和湿度的特点。

    4.防火性能好。石膏制品在遇火灾时，二水石膏将脱出结晶水，吸热蒸发，并在制品表面形成蒸汽幕和脱水物隔热层，可有效减少火焰对内部结构的危害。建筑石膏制品在防火的同时自身也会遭到损坏，而且石膏制品也不宜长期用于靠近65℃以上高温的部位，以免二水石膏在此温度下失去结晶水，从而失去强度。

    5.耐水性和抗冻性差。建筑石膏硬化体的吸湿性强，吸收的水分会减弱石膏晶粒间的结合力，使强度显著降低；若长期浸水，还会因二水石膏晶体逐渐溶解而导致破坏石膏制品吸水饱和后受冻，会因孔隙中水分结晶膨胀而破坏。所以，石膏制品的耐水性和抗冻性较差，不宜用于潮湿部位。为提高其耐水性，可加入适量的水泥、矿渣等水硬性材料，也可加入有机防水剂等，可改善石膏制品的孔隙状态或使孔壁具有憎水性。

    全文

    0 0

  • 真石漆施工要点

    2019-02-14 23:16:21
    在外墙装饰领域，仿石涂料可谓是炙手可热，其中真石漆更是外墙装饰的宠儿。由于其节能环保、仿石效果逼真而且成本相对大理石便宜的特性，俘获众多消费者的青睐。然而“三分材料，七分施工”再好的产品只有完美的施工才能展现产品的优越性，下面就介绍一下真石漆在施工上的注意事项。
    　　1、请选择专业性的真石漆施工队伍。

    　　2、由于真石漆自身较重且用量较大，普遍采用的都是大包装规格（75KG/桶），在长途运输或者搁置时间过长时，会发生沉淀现象，开桶施工前应整桶兜底对倒搅拌均匀，出厂前已调好施工粘度，不建议加水稀释粘度。

    　　3、建议采用吊篮喷涂真石漆，脚手架喷涂会留下脚手架接头，不拆脚手架看不出来，拆除后比较明显。

    　　4、气温：通常在5ºc以上35ºc以下气温条件下施工；湿度：适宜施工的空气湿度为60%-70%，85%以上及下雨天不可施工；要保证喷涂后24小时内不能淋雨；风力大于4级以上不能喷涂真石漆。
    　
    　 5、空气压缩机气压要达到8kg以上，涂布实际用量会因基面粗糙程度或采用不同施工工艺而有差异。施工前应先根据现场情况测试涂布率。

    　　6、关于喷涂时的掉砂问题：不管任何喷涂都会有损耗发生，喷涂中的掉砂现象应根据施工产品粘度，施工空气压力，施工人员手法等来判定，建议在工程开工前做涂布率测试。

    　　7、关于喷涂发花现象：真石漆发花比较多见，出现发花现象是没有喷涂均匀，特别是在深色漆上，喷的厚的地方与喷的薄的地方颜色不一致，喷涂时建议薄喷多遍，多次成型就可以避免发花。

    　　8、关于色差：由于真石漆基本上都是采用的天然彩砂原料配置的，所以各批次间会有轻微的色差现象，这属于正常现象，建议施工时同一批料用同一批人施工于同一面墙。整面墙体应由上而下，一气呵成，避免间断施工造成的新旧色。平面效果和毛面效果会产生感官差异，注意某些颜色在背光和正光，阳光直射和折射情况下的颜色差异。修补色差：施工完一面墙后尽量留几桶同批次的产品以便工程扫尾阶段修补瑕疵的墙体，避免因扫尾修补造成的色差现象。

    　　9、泛白：泛白有2种情况，一是混凝土墙体返碱现象，手指一摸会有白色粉末状。二是没滚涂罩光面漆时无此现象，滚涂后出现泛白，就像下了雾在上面，这是由于真石漆表面粗糙不平，滚涂罩光面漆时没有滚涂均匀，造成面漆堆积在凹槽内就会出现此现象。

    全文

    0 0
  • 祥

    苏州市吴中区

    2019-02-14 08:16:35

    在此签到

  • 开工大吉

    2019-02-13 18:05:29
    开工大吉！
    业绩红红火火！
    事业蒸蒸日上！！

    全文

    0 0
  • 祥

    苏州市吴中区金山南路

    2019-02-13 08:29:22

    在此签到

  • 柔性腻子的特点

    2019-01-31 00:06:41
    柔性腻子特点
    01耐水性
    外墙保温系统处于自然环境中，常常会由于水作用而发生破坏，腻子处于外墙外保温系统的面层，腻子层之外仅有薄薄的一层涂料，外墙保温系统在实际使用中往往会受到外界的破坏力，如撞击、剐蹭等，涂料面层很容易被破坏，从而使腻子层裸露在自然环境中，当遇到雨雪以及气温骤然升降等天气时，腻子层会遭到雨水冲刷、反复冻融等的破坏而导致起皮、脱落、开裂等问题。因此，外墙保温系统为了抵御水的破坏，要求腻子层具有良好的耐水性能，能够防止外界的水进入使腻子层变软、脱落，从而保持系统的稳定性，而柔性腻子就具有非常不错的耐水性能。

    02柔韧性
    外墙保温系统长期经受急剧的温差变化，所受到的热应力是相当大的，这种热应力主要表现在面层上。由于保温层的隔热性能特别好，其面层温度在夏季可高达80℃，夏季持续晴天后突降暴雨所引起的表面温度变化可达到50℃之多，夏季的高温还会加速面层的老化，因此保温面层容易产生裂缝。通过理论研究和实践应用总结，“刚性防水技术路线”是导致保温面层裂缝的主要原因，在这种技术路线的影响下，采用的材料为预应力、高强、高弹性模量，没有留给热应力充分释放的出路。

    施工方法
    1、处理：首先清理基底，要求洁净平整。
    2、在容器中加入干粉料和水，用专用工具搅拌均匀，静置5分钟，再搅拌一下即可，腻子干粉加水量为30%。
    投料顺序：先加水后投料。
    腻子的刮涂：刮涂是采用抹子、刮板或油灰刀刮补腻子的方法。
    3、刮腻子的要点是实、平、光。即腻子与基层接触紧密、粘结牢固、表面光滑平整，以减少打磨的工作量。基层吸收性强时，应在刮补腻子前用底涂进行封闭，以免腻子中的水分和胶料被基层过多地吸收，影响腻子的附着性。
    4、好刮涂时工具的倾斜度，用力均匀，以保证腻子饱满。为避免腻子收缩过大，出现开裂和脱落，一次批刮不要过厚，根据不同腻子的特点，厚度以0.5~1.0mm为宜。
    5、腻子的打磨：打磨是指用研磨材料对被涂物面进行研磨的过程。它对涂层的平整光滑、附着及基层棱角、线条都有较大影响。要达到打磨的预期效果，必须根据不同工序的质量要求，选择适当的打磨方法和工具。打磨必须在基层或腻子干燥后进行，以免粘附砂纸影响操作。

    全文

    0 0
  • 祥

    苏州市姑苏区312国道花莲路68号

    2019-01-30 08:55:41

    在此签到

  • 真石漆使用寿命

    2019-01-29 12:20:53
    真石漆使用寿命是多少年？10年？15年？20年？这么长的使用年限是怎么实现的？这些问题，一直以来都是人们关注的点。现在用真石漆的建筑很多，但是对其使用寿命和保养却不甚了解。

    其实，真石漆使用寿命是指其装饰效果保持的时间，简单来说就是使用年限内不会出现明显的污染、开裂、黄变、褪色等现象，并非指真石漆脱落。真石漆的使用寿命与采用的原材料、施工也有很大关系。

    关于原材料：
    真石漆的成分是由乳液、天然彩砂、助剂和水经过特殊工艺精制而成。采用品质越高的彩砂，保色期就越长，如果采用人工染色的低档彩砂，可能在数月或1-2年就会褪色。乳液方面则分为低档苯丙，中档纯丙、高档硅丙，低档苯丙真石漆使用寿命在3-5年左右，差的苯丙真石漆数月会褪色、发黑、开裂等;纯苯体系使用寿命在10年以上;硅丙体系使用寿命在15年以上。

    关于施工：
    一个工程， 成品质量决定原料的性能，方案与施工则保证涂层的性能。在施工方面，专业的师傅，过硬的施工技术，严格按照施工步骤去施工，不粗制滥造，做出来的涂装质量才有保证。那么当真石漆达到使用年限后，如何保养呢？其实，并不需要铲除重做，只需清理涂层表面，再重新罩上一层面漆即可延长涂层的使用寿命。

    全文

    0 0
  • 祥

    苏州市虎丘区康佳路

    2019-01-29 10:21:36

    在此签到
  • 祥

    苏州市吴中区

    2019-01-28 08:30:47

    在此签到

  • 水性工业漆知识

    2019-01-25 23:53:06
    水性工业漆主要是用水来做稀释剂，不需要固化剂、稀料一些溶剂，是区别于油性工业漆的一种新型环保防锈防腐涂料。水性工业漆的应用范围极为普遍，桥梁、钢构、船舶、机电、钢材等可随处见到其身影。因其节能、环保，不会对人体及环境造成伤害和污染，因而深受用户欢迎，是未来涂装行业发展的方向，也是油性漆的替代产品。那么， 常见的水性工业漆问题有那些？
    01什么是水性工业漆？

    如果给水性工业漆下一个定义，包括两方面：
    水性：以水为稀释剂，使用过程中不添加其他溶剂。外在表现为气味小，不燃不爆。
    工业漆：采用特定的施工手段，可达到一致的外观效果和性能的涂料。对于防腐蚀及机械性能，有着明确要求或实验要求。

    02水性工业漆的特点：

    1）适应工厂化的涂装。
    例如：用于散热器内壁的水性漆，能够和散热器外壁的粉末涂料一起进入烘箱烘烤，一道工序就可完成内外涂层的干燥。
    用于汽车零部件的水性漆，能够满足复杂形状的浸涂工艺。
    2）有着明确的防腐需求：
    主要包括耐盐雾、耐油、耐水、耐热水等性能指标。
    例如水性汽车零部件涂装，要求耐盐雾≥300h，用于水箱等易腐蚀部件时，耐盐雾≥500h。
    3）有着成熟的涂装体系：
    从底材的处理方式，底漆、中间漆、面漆的选型及配套，涂层的厚度等，在涂装设计时有明确要求。

    03水性工业漆真的是没有毒吗？

    没有，水性工业漆主要是用水来做稀释剂，不需要固化剂、稀料一些溶剂，是区别于油性工业漆的一种新型环保防锈防腐涂料。水性工业漆的应用范围极为广泛，桥梁、钢构、船舶、机电、钢材等可处处见到其身影。因其节能、环保，不会对人体及环境造成伤害和污染，因而深受用户欢迎，是未来涂装行业发展的方向，也是油性漆的替代产品。

    04水性工业漆发展新趋势怎么样？

    水性工业漆是一种以水为溶解介质的涂料，就好像溶剂型涂料，水性工业漆具有无毒环保、无气味、可挥发物极少、不燃不爆等优点，是一种不用有机溶剂作为稀释剂的绿色环保产品。水性工业漆在我国起步较晚，随着国家环保法规的日益完善、涂料企业和公众对环保意识的日益增强，发展水性等环保涂料已势在必行。传统的建筑涂料、汽车电泳底漆水性化已普及，目前水性工业漆技术日趋成熟，开始逐步向汽车、集装箱、工程机械等领域推广应用。

    05水性工业漆的性能行不行？

    1）环保：水性漆是以水作为溶剂的，在使用的过程中不会对人的身体造成伤害，也不会污染环境，负荷人们绿色生活理念。而且使用水作为溶剂大大的节省了资源。
    2）适应性强，可以在任何环境下直接喷涂，而且附着力比较优越。
    3）水性漆的涂装工具易清洗，不需要消耗大量的洗洁剂。
    4）漆膜密度高，易修复。
    5）有良好的配套性能，能和所有溶剂型涂料配套并被覆盖。
    6）填充性好，不易燃烧，油漆附着力高。
    06
    水性工业漆的缺点是什么？

    1）在施工过程中对被喷涂物的表面要求特别高，如果表面清理不干净的话就会导致涂膜产生缩孔。
    2）会腐蚀涂装设备，所以底材必须要使用不锈钢材料，但是不锈钢的性价比较高。
    3）水性工业漆的热稳定性、耐水性能比较差，在使用的过程中会影响涂膜的性能。
    4）水性工业漆中如果加入沸点高的助剂在烘烤时会产生油烟，影响涂膜表面外观。
    5）水性漆的水的蒸发潜热大，漆膜干燥的时间比较慢。
    6）在价格上面要比溶剂型涂料要贵。

    07水性工业漆对施工环境有什么要求？

    1）严禁与油性物质接触，使用前搅拌均匀，可根据实际需求，适当加水稀释，但一般添加0-10%的水量为最好。
    2）刷涂、辊涂、喷涂、浸涂都可，施工温度≥5℃
    3）施工前应清除表面油污、砂土杂物、疏松浮锈、锈层厚度不超过120微米。
    4）贮存温度≥0℃，置阴凉干燥处存放，防冻、防暴晒，保质期18个月。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2019-01-25 10:45:15

    在此签到

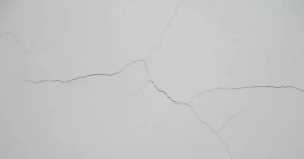

  • 腻子层开裂原因分析

    2019-01-25 08:35:33
    很多朋友们家里都装修过一段时间以后就出现了墙面有腻子开裂的情况，使我们的墙面不干净看的不美观，而且不管时间久了，就会出现腻子开裂地方越来越多，那么如何解决腻子开裂？腻子开裂的原因到底是什么？腻子开裂注意事项是什么？

    腻子开裂的原因
    现象：腻子施工一段时间后，表面开裂。

    产生原因：

    1、基层未彻底干透就施工，施工要求基层的含水率≤10%。

    2、底层腻子未干透，就过面，表层先行干燥，而内层还在继续干燥过程中，造成层间干缩程度不一样，容易开裂。

    3、基层处理时，补缝和补平材料未彻底干透，上面就施刮硬度较强的内墙腻子，容易造成开裂。

    4、施工太厚，内部干燥较慢，表面干燥速度较快，也容易造成开

    腻子开裂解决办法
    1、正常情况下，家庭装修两到三年后，墙漆有局部小裂纹则是很常见的问题，这种现象产生的原因一般是由于施工中工艺和材料不到位。

    2、以基层处理时为例，原有墙面腻子不是耐水腻子，容易吸收水分，新做的墙面腻子中的水分没有充分挥发掉，从而减低了新腻子的附着力，刷漆以后就会有开裂。这些裂缝出现的时间也会因为原因不同而有先后。

    3、通过墙面再次直接刷漆而不解决腻子问题是不能彻底解决这个问题的。墙面开裂较小，只有小的缝隙，需要粘贴的确良布或者网格布，刮两遍腻子，干透后打磨平整再进行油漆面滚刷，这样可以解决小的开裂。

    4、如果开裂相对较大，需要把开裂处的墙面基层处理掉，重新做石膏墙面抹灰找平，在开裂处贴牛皮纸，起到绷带的作用，刮两遍腻子，干透后打磨平整，再做乳胶漆。

    腻子开裂的刮腻子注意事项
    1、 水和腻子粉的配比，刮第一遍的腻子，不是请求光而是在进行找平。涂刷墙面的腻子，一般是请求刮三遍的，可是每一遍的刮腻子都是请求其干了以后再进行下一遍的涂刷。

    2、 在刮腻子时，一定要防止凉风直吹，这么虽然看似可以把墙面给吹干了，但本来它却是把墙面的水分给锁在墙里边。

    3、 假如此刻进行下一步的操作，比及冬季供暖的时分，本来没有干的墙面材料就会开端蒸腾，出现“干裂”的情况。


    在大家知道了家里墙面如果在出现腻子开裂就知道是怎么回事了吧，所以大家还是要注意装修完以后多加注意保护，那么朋友们知道了我们的腻子开裂以后有哪些解决办法了，也知道了一些怎么刮腻子的注意事项，朋友们继续关注涂料商学院。

    全文

    0 0
  • 祥

    苏州市吴中区

    2019-01-24 09:41:46

    在此签到

  • 77种建筑材料被禁止使用

    2019-01-24 01:00:02
    刚刚，北京市住房和城乡建设委员会发布了关于征求《北京市禁止使用建筑材料目录(2018年版)》意见的通知，其中大部分多年前已禁止。作为风向标，一起看看77种材料为什么将会被禁止使用？

    全文

    0 0
  • 祥

    苏州市吴中区

    2019-01-23 08:17:15

    在此签到

  • 水性多彩涂料施工要点

    2019-01-23 00:10:19
    从事外墙涂装的朋友，很多会遇到这样的问题，水包水多彩涂料，怎样才能喷的均匀呢？
    水包水多彩涂料大多使用喷枪来进行喷涂，对于施工操作，也会因为喷枪的使用不当造成涂层的分布不均，下面就一起来看看其解决方法吧。

    ★ 枪距越小，喷涂压力就越大，产品受到气压的冲击也越大，水包水涂层就会出现不平均的情况，产生涂抹过厚的问题；枪距越大，喷涂压力越小，涂料易流失，使被涂物部分喷料过少，涂抹达不到指定的厚度。
    喷涂扇面与被涂物面呈现垂直的状态。手工操纵喷枪时，喷涂宽度不能出现过大的情况，否则会出现涂层不均匀的问题。喷枪运转要始终与被涂物面平行，与喷涂扇面垂直，运转速率不稳，涂层厚度不均匀，运转速率过快涂层太薄，运转速率过慢涂层太厚。
    ★ 在使用喷涂设备的时候，要做到力度适中，距离合适才可以，这样才能够得到想要的涂装效果。在施工后，一些扫尾的事情也需要完善起来，涂料及帮助器具的收拾，使用后的残剩涂料要封锁保留，这都是需要注意的问题。

    施工机具
    砂轮机、专用喷枪、空压机、钢铲刀、刮刀、壁纸刀、腻子板、美纹纸、滚辊、油刷、排笔、砂纸等。

    主要材料
    外用柔性腻子、封闭底漆、水包水多彩涂料底涂、水包水多彩涂料中涂、水包水多彩涂料面漆等。

    施工顺序
    按水包水多彩涂料的喷涂工艺，顺序为：基层处理——刮外墙柔性腻子——封闭底漆——弹线贴条（根据设计要求）——物件保护——喷水包水多彩涂料中涂——描缝（根据设计要求）——罩面漆——局部修整——清理场地——验收竣工

    施工方法
    ① 墙面清理：首先使用榔头等敲击基面（是否有空鼓），铲去浮层，确保基底牢固，发现空鼓地方立即全面铲除原有墙面直至露底，发现土建批荡层有空鼓均须铲除。使用砂轮机、角磨机等手提式打磨设备对基层进行打磨，要求磨平原有漆面上的浮砂毛刺等。

    ② 刮腻子：使用外用柔性腻子对墙体刮涂，要求边角顺直，墙面平整。

    ③ 底涂施工：柔性腻子完全干燥后，涂刷一遍底涂，均匀一致，要求色彩均匀无发花现象。

    ④ 成品保护（弹线贴条）：根据要求和施工周边环境情况，进行必要的墙体保护措施，需要粘贴美纹纸的弹线粘贴。

    ⑤ 大面喷涂：在上道工艺完全干燥后方可喷涂水包水多彩涂料。严格控制足量喷涂，要求连续均匀喷涂，防止过量产生流挂，恰到好处一步到位可有利改善成型质量，确保花样稳定、手感流畅、细腻光滑。

    ⑥ 适时揭纸：适时掌握多彩涂料的涂膜表干后及时揭除胶条，修补局部受损部位，防止人为损坏，确保24小时内保护成膜。密切关注施工前后天气变化，防止雨淋冲蚀。

    ⑦ 罩面漆：主涂层完全干燥后（一般约需24小时）才能进行罩面漆施工，可以喷涂、刷涂和滚涂。

    ⑧ 检查施工质量，对局部质量问题进行修整工作。

    ⑨ 施工过的工具应及时清洗干净。

    全文

    0 0
  • 祥

    苏州市吴中区

    2019-01-22 08:38:51

    在此签到

  • 乳液最低成膜温度

    2019-01-22 00:10:33
    顾名思义，乳液的最低成膜温度（MFT） 就是能够保证乳液聚合物形成无裂纹的、连续的、透明膜的最低温度。在低于这个温度下制膜，所获得的将是不透明的、有裂纹的膜，这样的膜没有机械强度，很容易被抹成碎片或粉末，毫无使用价值。

    乳液的最低成膜温度的特性是由乳液的成膜机理决定的。乳液的成膜需要经历如下过程：当乳液被涂覆到底材上，水分挥发，颗粒便紧密靠拢，如图1-5 中（b） 阶段。剩余的水分继续挥发，产生毛细压力，并垂直施加于水-颗粒界面。当足够的水分挥发后，这毛细压力能使聚合物颗粒变形，如图1-5 中（c） 阶段。从某种意义讲，变形的聚合物填补了水分从乳液颗粒间隙中迁移后所留下的空隙，而且使颗粒之间进一步的聚结和聚合物链上基团的相互渗透成为可能。故颗粒的蠕变是乳液成膜的重要阶段，而这与环境温度T （实质是T - Tg） 密切相关。环境温度愈高，聚合物微粒的蠕变和聚结状况愈好，涂膜的性能就愈好；反之，如果温度过低，聚合物微粒刚性过大，就像泥沙一样，不能成膜了。

    乳液的最低成膜温度与聚合物的玻璃化温度（Tg） 密切相关，但两者在量上无数学式互相转换。对于不含成膜助剂的乳液来说，MFT 与Tg 大体一致。MFT 受聚合物极性影响而波动，聚合物的极性较大者，乳液的最低成膜温度偏高于Tg 值，很小极性者，其MFT 则偏低于Tg 值。

    全文

    0 0
  • 祥

    苏州市虎丘区鸿禧路99-1号

    2019-01-21 08:48:44

    在此签到
  • 祥

    苏州市吴中区

    2019-01-19 09:08:37

    在此签到

  • 真石漆加水过多会出现的问题

    2019-01-19 00:03:44
    外墙真石漆属于水性涂料，顾名思义是可以加水进行稀释的。但有人认为真石漆多加点水，喷涂面积就会大一些，其实这观点是错误的！那么真石漆加水的目的是什么呢？真石漆加水过多又会出现哪些问题？小编为您解答。

    真石漆加水的目的是什么？

    普通真石漆在一定的稠度上，喷不出来所以非加水不可。加水的目的是增加真石漆施工的可喷性，并非增大施工面积。因为就算加再多的水，真石漆里面的砂子固含量也不会改变。

    真石漆加水过多会出现什么问题？

    1、真石漆加水过多，外墙真石漆涂料表面会浮出乳白色水影，很难在喷涂中看清楚喷涂的厚度与均匀度；

    2、由于真石漆的纤维素粘性高，喷涂在墙面上的真石漆就会有一种“抽浆”的现象：即喷涂厚的地方，真石漆材料中细的粉体会集中跑到表面来，颜色就会变深，与其它薄喷颜色不一样，表面平整细滑。喷涂薄的地方，感觉有些粗糙透底。从而引起表面颜色“发花”，颜色深浅不一，且粗细度也不一致的效果。

    小编认为：真石漆如果较稠难喷涂可适当加水，绝对不能为了增大施工面积而在真石漆中胡乱加水，其导致的结果也许会让你损失更大。

    全文

    0 0
  • 祥

    苏州市虎丘区鸿禧路99-1号

    2019-01-18 08:58:24

    在此签到

  • 岩棉与矿渣棉的区别

    2019-01-17 23:18:31
    提起保温材料，好多人都能说出一些来，但有些外观很像性质却不一样你知道吗？一起了解一下，涨些知识吧。
    说起保温材料人们都会想起岩棉，有的人也叫它矿棉，还有的叫它矿物棉，其实矿物棉是一个总称，矿棉和岩棉当然还有玻璃棉及硅酸铝耐火纤维等品种都是其中一种，在这里我们先介绍岩棉和矿棉这两种，因为这两种比较相像，外行人根本分不出来。

    那什么是岩棉？什么又是矿棉呢？这两种产品都是将原材料高温熔融，然后用离心法制成的纤维状绝热制品；经加工可制成板、管、毡、带、纸等各种制品，矿物棉的绝热性和防火能力以及吸声性与抗震性等特点被广泛使用在建筑保温隔热和工业装备及管道还有窑炉上。并且用在工业上时都采用了同一个GB/T11835-2016《绝热用岩棉、矿渣棉及其制品》执行标准；在建筑业也执行相同的产品标准(外墙外保温除外)GB/T19686-2005《建筑用岩棉、矿渣棉绝热制品》。

    岩棉和矿棉有四个优点，正是这四大特点决定了岩棉和矿棉的用途，我们来看看这几个优点吧。

    岩棉和矿棉的基本特性是有良好的绝热性能，岩棉的导热系数0.03—0.039W/（m·k）.矿渣棉的导热系数高一些为0.04～0.046w/（m·k）。

    岩棉和矿棉本身就是无机纤维为不可燃物，为防火等级最高的A级，所以具有卓越的防火性能。

    因为岩棉和矿棉制品内部纤维蓬松交错，存在大量微小的孔隙，充斥着空气，这就决定了他们拥有着优异的吸声隔音性能。

    岩棉与矿棉不霉、不蛀使用寿命长。

    看了上面的介绍感觉有些蒙了，既然制法一样，优点一致，用途也差不多，连执行标准也用的一样，为什么叫法不一样呢？

    原来生产这两种产品所用原材料不同：岩棉是以玄武岩（或辉绿岩）等天然矿石为主要原料；矿棉是以高炉矿渣等工业废渣为主要原料，所以矿棉又叫矿渣棉。

    可不要小看这一点点不同，就因为原料不一样就导致了这两种产品的性能指标就有了很大的不同。

    1、岩棉在纤维的力学性能上还有它的耐高温方面及化学稳定性上都要优于矿棉；

    2、矿棉中含有较多的碱性化合物2CaO·SiO2，PH值＞5~6，而岩棉中则很少存在，pH值＜4,所以它的耐水能力就会比矿渣棉高很多，在耐水方面属于特别稳定的矿物纤维。所以矿渣棉比较不适宜在潮湿情况下使用,特别是在保冷工程中一定要谨慎选用矿渣棉。

    3、矿棉的耐高温性要比岩棉低一些，达到一定高温时矿棉体积的稳定性方面比不过岩棉。岩棉使用温度能高达800℃以上，900-1000℃是岩棉才会软化。因为矿渣棉在温度达到675℃时就比较容易产生粉化而解体，所以矿渣棉的使用温度尽量不要超过675℃。

    4、矿渣棉中硫化钙（CaS）含量在5%左右，如果矿渣棉在遇到水汽时,其中的硫化钙（CaS）会水化分解,就会使得矿渣棉的耐水性进一步降低;并且在与金属接触时将会腐蚀金属，而岩棉一般仅有微量硫，因而岩棉对金属并无腐蚀作用。

    既然岩棉和矿棉不一样，那我们如何区分它们呢？跟着小编继续看。

    平常我们区分矿棉和岩棉首先从外观上区分：

    矿棉松散，黑色渣球含量高，排列不均匀，有明显烧焦的地方，颜色偏土黄，有些扎手，感觉痒。

    纯正的岩棉颜色偏黄绿色，渣球含量也少很多，几乎看不到渣球含量。

    岩棉纤维细密，整齐，颜色均匀，手感结实，不扎手。

    但区分岩棉、矿渣棉的最重要的最根本的手段是酸度系数，说到这里有朋友问那酸度系数是什么？酸度系数是一个衡量岩棉和矿棉这类材料化学耐久性的指标值，酸度系数是指矿物棉纤维成分中的二氧化硅（SiO2）加上三氧化二铝（AL2O）的质量之和与氧化钙（CaO）加上氧化镁（MgO）质量之和的比值。酸度系数高，代表耐候性好使用寿命长。矿渣棉酸度系数<1.5，一般都在1.2左右，岩棉酸度系数≥1.6有的能达到2.0了。

    看来看去，感觉矿渣棉应该不如岩棉好，那为什么还要生产矿渣棉呢？其实我们不能简单的评判某个产品好与坏，首先我们看矿渣棉的原料是什么？当然主要是矿渣了，还有粉煤灰，而且生产矿渣棉耗费能源远低于岩棉，变废为宝！经济利益较高。生产矿渣棉是发展循环经济的一大举措，对社会节能减排产生巨大的环境效益。而且矿渣棉的用途很多，如以矿棉为主要原料的矿棉装饰吸声板等等，其实只要在使用过程中根据实际使用情况来选择材料就能更好的以最经济的材料达到目的的。毕竟适合的就是最好的！

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2019-01-17 18:27:28

    在此签到

  • 感恩大乘

    2019-01-16 23:13:11
    苏州大乘感恩十年，回顾历史，展望未来，谱写大乘成长精彩历程，祝大乘再创辉煌。

    全文

    0 0
  • 祥

    苏州市虎丘区马墩路

    2019-01-16 07:45:52

    在此签到

  • 感恩大乘

    2019-01-15 21:50:46
    苏州大乘感恩十年，回顾历史，展望未来，谱写大乘成长精彩历程，祝大乘再创辉煌。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2019-01-15 10:02:39

    在此签到

  • 水性多彩调色过程

    2019-01-14 23:14:23
    水包水多彩涂料是一种具有良好美化效果的水性无害墙体涂料，被广泛的应用于建筑外墙。这么精美这么逼真的样板是怎么做出来的呢？那么今天小编就以多彩样板的调色过程来带领大家一步一步揭开水包水多彩外墙涂料的神秘面纱。
    水包水多彩涂料样板是怎样调成的？首先，我们要从以下几个方面对石材进行分析：
    1.石材的主色调是什么？
    2.它是由哪些不同颜色的单色彩点组成？
    3.这些彩点的分布排列的疏密程度是多少？
    4.粒径的大小因数。
    了解这些基本信息之后，石材轮廓就能在我们的脑海里面浮现出来了。

    接下来，我们在确定了石材主色调之后，便以该主色作为底色(中涂色）。该底色并非一定要是石材上的某一具体色，对色彩纹络比较清析的石材，我们选用显露出最多的颜色作为底色；对色彩纹络交替重叠、模糊不清的石材我们一般选用一个比较抽象的、接近石材主体色相的颜色来作底色。底色选的好坏，不仅能方便后续单色彩点的搭配，更主要是能为后面生产施工、用料成本带来巨大便利。

    所以有句行话叫“五米之外定中涂”便是这个道理。确定底色之后，我们再来定单色彩点，一块石头天然色彩十分丰富，一般我们选数个有代表性的、能影响到石材整体色相的色点来调色，对于极其轻微或极个别的颜色我们视情况舍弃不选，一般6-7个之内数量的彩点加上中涂色的配合就能满足一块常规石材调色的需求。
    接下来的工作就是选择底色和彩点，选择好了之后，我们要用合适的基漆比例来调配它，这个颜色是透明的还是厚重的？是鲜艳的还是暗沉的？我们都要用合适的钛白点基漆来调配，不然便不会调出逼真的样板效果来。此项工作也是重中之重。

    一切颜色和基漆都确定了，就可以开始调色了，调色是一个说起来简单做起来复杂的过程，需要丰富的调色经验经过不断调试才能把各个颜色调到最理想的效果。

    颜色调好后，就到了多彩打样的另一重要环节：色点配比、分类造粒。我们根据样板石材上所选定的调色彩点，按照其各自在石材上所占比例来初步定量，然后视其各自色点大小，以筛网过压或旋转分散的方式来分类造粒，并作详细记录。合成成品小样喷涂打板，待样板干燥后比对来样石材，作进一步调整。初步小样就像一件艺术雕塑，我们只是把它的外形轮廓勾勒了出来，怎样使之形神兼备，栩栩如生，还需要更多的调整修复来完成。这个过程是一项全面的、细腻的、反复的优化过程，一般数次或多次，从颜色、配比、造粒都要做反复打样，并作调整记录，以至达到最佳样板效果。

    最终样板效果确定后，根据来样石材光泽度来选择合适型号的罩光清漆，一般有全哑光、半哑光、亮光、高光之分，对其均匀罩光即可。

    全文

    0 0
  • 祥

    苏州市虎丘区鸿禧路99-1号

    2019-01-14 09:04:28

    在此签到
  • 祥

    苏州市吴中区

    2019-01-12 11:16:19

    在此签到

  • 保温岩棉的误解

    2019-01-12 00:07:48
    岩棉是一种无机保温材料，具有导热系数小，A级不燃，化学稳定性好等特点，在建筑、工业、船舶等领域有着广泛的应用。但社会上仍有人对岩棉存在一些误解，今天小编将就大家的这些误解来解答一下。

    误解一：外墙保温系统就是弄一层保温材料就行。

    解析：外墙外保温系统指采用一定的固定方式(粘结、机械锚固、喷涂、浇注等)，把保温隔热效果较好的材料与建筑物墙体融合在一起形成一个整体，从而增加墙体的热阻值以及热容量，达到保温或隔热效果的一种工程做法；现在这一系统还包括防水和防火工程。


    误解二：建筑保温中的岩棉也能点燃。

    解析：建筑火灾是谁也不想看到的事情，所以选择不燃材料做保温是解决建筑火灾的一个主要手段。岩棉为无机材质，性质不燃，属于A级防火保温材料，能承受1000度以上高温。消防部门经过多次试验认定岩棉不能点燃。大家可放心使用岩棉保温系统，能完全满足保温的效果，同时保证符合防火标准的防火性能。


    误解三：要使用具有良好防火性能岩棉产品，必须降低保温及其它性能。

    解析：我国生产的优质岩棉属于A级不燃材料，防火性能是其自带属性，根本不需再去改变岩棉的其他特性。而且岩棉的抗拉强度、吸水率、耐久性与保温性能等方面完全可以满足外保温系统的所有要求。

    误解四：岩棉在德国所有外墙外保温系统的应用中市场份额仅占5.6%，说明其应用程度不高。

    解析：岩棉在世界上被誉为“第五常规能源”，由于防火问题，在德国只要超过22m的高层建筑，外保温几乎全部被要求采用岩棉为保温材料。“市场份额为5.6%”是因为这一统计数据包括了德国最常见的绝大多数的建筑“低层单户住宅”，高层建筑极少，各国有各国的国情，这和我们中国没有可比性。

    有数据显示瑞典及芬兰等西欧国家80％以上的岩棉制品用于建筑节能，在北欧大约为20kg以上的人均消耗量，在美国为5～10kg的人均消耗量。可以说目前世界上岩棉是应用范围最广的保温材料。

    误解五：岩棉有毒，能致癌！

    解析：岩棉当然无毒，也不会致癌。说这话的朋友都是被石棉误导了，以为岩棉和石棉是一类呢，其实这两种是不一样的。

    世界卫生组织经过长达几十年的时间就岩棉纤维是否致癌进行了大量研究，结果清楚表明：岩棉玻璃棉等人造矿物棉纤维不是致癌物。国际癌症研究署的专题项目（MonographsProgramme）专家组也给出了结论，常用的岩棉和玻璃棉与矿渣棉均不被归类为人类致癌物质。科学家和医学家通过长时间的观察和比对没有发现生产车间工作工人和办公区工作的员工的肺部情况有显著的区别。根据大量的客观事实和强有力的理论基础世界卫生组织（WHO）的附属机构，国际癌症研究机构（IARC），于2002年发表的专题论文，被判定为“第三类”即“非致癌物”。2017年10月27日，世界卫生组织国际癌症研究机构公布的致癌物清单初步整理参考，矿渣棉在3类致癌物（对人类致癌性尚未归类）清单中。

    误解六：岩棉生产过程同样会消耗大量能源，并产生大量排放物，那还不如不生产呢。

    解析：现代工厂的全部或大部分生产废弃物是可循环利用的，经过处理后排放物的污染性会被减少到最低水平，完全能符合我国环保要求。制造1千克岩棉消耗约20MJ能量，而生产1千克聚苯乙烯保温板消耗能量至少约85MJ。生产岩棉的主要原料是非常普通的玄武岩等石头，其具有近乎无限的可用储量。而且生产一个单位的岩棉就能在其使用过程中节省百倍于其在生产中的能耗。所以说，生产使用岩棉制品是低碳行为利国利民。

    全文

    0 0

  • 济宁一项目使用假冒真空保温板

    2019-01-11 00:28:17
    近日，有会员单位向中国硅酸盐学会绝热材料分会反映，济宁某学校教育综合楼工程违法使用假冒伪劣真空绝热板，济宁市住房和城乡建设局已下发处罚通知书，限令20日内将已上墙的伪劣保温板全部拆除，目前项目正在整改中。据了解，该批假冒伪劣真空绝热板为潍坊市某建材有限公司生产，预计货品价值100万元左右。

    在检查中，济宁市住建局对工程现场使用的真空绝热板进行取样，经甲方签字确认后，送至相关检测中心进行检测。检测中心实验室对样品进行检测后出具检测报告，依据DB37/T 5064-2016《STP真空绝热板建筑保温系统应用技术规程》，检测结果显示，样品导热系数为0.04W（m·K），远未达到≤0.008的技术要求；样品垂直于板面方向的抗拉强度（MPa）为0.02，远未达到≥0.08的技术要求，结论均为不合格。

    根据中华人民共和国建筑工业行业标准JG/T438-2014《建筑用真空绝热板》的要求：真空绝热板是以粉状和纤维状无机材料与吸气剂为芯材用复合阻气膜作包裹材料，经抽真空、封装等工艺制成，导热系数≤0.008 W/(m·k)。潍坊市某建材有限公司生产、销售的真空绝热板是由矿渣棉、珍珠岩、海泡石等，用淀粉胶粘合仿铝箔挤压成型而成，外形酷似真空绝热板，但导热系数仅为0.04 W/(m·k)，不符合行业标准对产品的定义，性能与行标相差巨大，属于假冒产品，无法达到保温、节能、减排的作用。

    评 论
    假冒伪劣真空绝热板保温性能差，上墙使用后将直接导致室内温度低、供暖或制冷费用增加、室内墙壁凝露结霜或发霉，严重影响居住舒适性和身体健康；抗拉数据差，容易造成外墙开裂、鼓包、脱落，严重影响建筑主体结构的安全性和使用年限。
    真空绝热板作为一种新型高效的A级建筑保温材料，符合国家“十三五”规划对建筑节能减排的高要求，备受市场青睐，但一些不法商企为了经济利益违法制售、使用假冒伪劣材料，严重扰乱了正常的建筑市场秩序，对建筑质量和群众利益都造成巨大损害。在此呼吁广大企业以诚为本，以质取胜，坚决抵制假冒伪劣产品，共同维护建筑市场良性竞争，打造健康良好、可持续发展的市场环境。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2019-01-10 09:06:01

    在此签到

  • 真石漆经验总结

    2019-01-09 23:47:36
    随着建筑工艺的改进，都市高楼林立已不再稀奇，今天和大家分享一下一位干了一辈子涂料的老前辈总结的真石漆经验：

    要做好的外墙真石漆效果第一步就是要对基层进行处理和检测，检测主要分为五大步骤，如果这五步骤检测都合格的话我们就可以做出合格的外墙真石漆工程。
    1、强度：基层强度过低会影响涂层的附着力。合格的基层应不掉粉、不起砂、无空鼓、起层、开裂和剥离现象。

    2、平整度：基层的不平整度会影响真石漆最终的装饰效果。平整度检查主要有四项：表面平整、阴阳角垂直、立面垂直、阴阳角方正。

    3、干燥度：基层湿气来自于拌合水泥，湿气会把碱性物质带到表面使涂层受损。基层在涂漆之前必须彻底干燥。

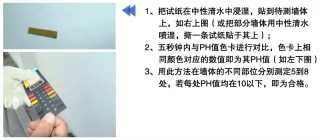

    4、酸碱度：基层碱性多大会影响涂层的黏结，还会造成涂层变色、起皮、泛白、发花等质量事故。基层PH值应小于10。

    5、清洁程度：清除基层表面的浮浆、尘土、油污等，使表面有利于涂层的黏结。

    核心内容
    最最重要的是真石漆还需要非常注意施工，在不断的实践中总结出以下十条经验：
    1、由于真石漆自身较重且用量较大，普遍采用的都是采用大包装规格，在长途运输或者搁置时间过长时，会发生沉淀现象，开桶施工前应最好用电钻搅拌器搅拌均匀，出厂前已调好施工粘度，不建议加水稀释粘度，确实很稠的话兑水量不得超过5%。

    2、建议采用吊篮喷涂真石漆，脚手架喷涂会留下脚手架接头，不拆脚手架看不出来，拆除后比较明显。

    3、气温：通常在5℃以上35℃以下气温条件下施工；湿度：适宜施工的空气湿度为60%—70%，下雨天不可施工；要保证喷涂后24小时内不能淋雨；风力大于4级以上不能喷涂真石漆。

    4、空气压缩机气压要达到8kg以上，涂布实际用量每平方大概3.5KG至4.5KG，比较强烈凸凹感造型真石漆会用到5至6KG，所以真石漆的涂布率会因产品本身颗粒大小、产品施工造型、基面粗糙程度而有差异，施工前应先根据现场情况测试涂布率。

    5、关于喷涂时的掉砂问题：不管任何喷涂都会有损耗发生，喷涂中的掉砂现象应根据施工产品粘度，施工空气压力，施工人员手法等来判定，建议在工程开工前做产品施工测试。

    6、关于喷涂发花现象：真石漆发花比较多见，出现发花现象是没有喷涂均匀，特别是在深色漆上，喷的厚的地方与喷的薄的地方颜色不一致，喷涂时建议薄喷多遍，多次成型就可以避免发花，建议使用同色底漆。

    7、关于色差：产品到达现场先进行小面积喷涂测试真石漆的颜色，真石漆颜色符合标准样板后才可以大面积施工，由于真石漆基本上都是采用的天然彩砂原料配置的，所以各批次间会有轻微的色差现象，这属于正常现象，建议施工时同一批料用同一批人施工于同一面墙。整面墙体应由上而下，一气呵成，避免间断施工造成的新旧色。平面效果和毛面效果会产生感官差异，注意某些颜色在背光和正光，阳光直射和折射情况下的颜色差异。

    修补色差：施工完一面墙后尽量留几桶同批次的产品以便工程扫尾阶段修补瑕疵的墙体，避免因扫尾修补造成的色差现象。如果在同一面墙有两批次真石漆，在接头处最好两批次按1：1兑好搅拌均匀施工过度色差，施工一段距离后再施工第二批。

    8、泛白：泛白有2种情况，一是混凝土墙体返碱现象，手指一摸会有白色粉末状。二是没滚涂罩光面漆时无此现象，滚涂后出现泛白，就像下了雾在上面，这是由于真石漆表面粗燥不平，滚涂罩光面漆时没有滚涂均匀，造成面漆堆积在凹槽里就会出现此现象，最好采用喷涂施工，真石漆施工完后待48小时后马上上罩光漆。

    9、窗台、平台位置喷涂注意事项：因窗台、平台位置比较好喷，容易造成一次性厚涂现象，在喷涂窗台和平台位置时应把窗台和平台上方掉落的砂石铲除干净，再喷涂窗台或平台位置。

    10、请选择专业性强的真石漆施工队伍。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2019-01-09 09:42:47

    在此签到

  • 预拌砂浆

    2019-01-08 23:18:03
    预拌砂浆是指由专业化厂家生产的，用于建设工程中的各种砂浆拌合物，是我国近年发展起来的一种新型建筑材料。预拌砂浆根据不同的生产方式，可分为干混砂浆和湿拌砂浆两大类。那么干混砂浆和湿拌砂浆有哪些区别呢？
    干混砂浆是将干燥物料混合均匀的干混混合物，以散装或袋装形式供应，需在施工现场加水或配套液体搅拌均匀后使用。干混砂浆储存期较长，通常为3个月或6个月。
    湿拌砂浆是将包括水在内的全部组分搅拌而成的湿拌拌合物，可在施工现场直接使用，但需在砂浆凝结前使用完毕，最长存放时间不超过24小时。
    湿拌砂浆，成品储存时间短，最长不超过24h，需在规定时间内使用，否则会凝结变硬，无法使用，因此要求大量人工同时施工。同时由于施工现场往往会存在诸多的施工可变因素，湿拌砂浆施工组织难度大，工程质量难以把控，目前湿拌砂浆的开放时间多设计为24小时。
    干混砂浆，成品储存时间长，在贮存器中可保存6个月，随用随拌，使用灵活无浪费，方便各类生产环境下施工使用、避免施工中的安全事故。
    由于干混砂浆原材料中，干砂经过筛选，根据施工所需砂浆的不同，能够调整细度模数和级配，而湿拌砂浆的砂子是无法保证合理的级配要求，因此干混砂浆的施工性能优于湿拌砂浆，喷涂压力大，附着力强，粘接牢固，不会出现湿拌的上墙喷涂不顺畅，卡壳的问题，没有空鼓、裂缝与脱落现象。在北方干燥地区，干混砂浆更能体现优势。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2019-01-08 08:44:13

    在此签到

  • 真石漆罩面重要性

    2019-01-07 23:37:05
    部分朋友为了节省真石漆价格，在真石漆施工步骤中，不使用罩面漆，仅仅喷涂底漆以及真石漆，因此，如果要求真石漆的施工效果好，质量稳定，除了使用的底漆抗碱封闭性能好，及真石漆配方要好，乳液要求高外，同时真石漆一定要罩面漆！

    01真石漆一定要罩面漆的理由：
    使用罩面材料主要是为了增强真石漆涂层的防水性和耐沾污性，不仅可以提高墙面耐紫外线照射性能，还便于墙面日后的清洗。

    如果没有了罩面漆，容易导致真石漆涂层不耐水、泛白及易污，从而缩减真石漆的寿命。

    如果说真石漆抗碱封闭底漆作为固底层，是为了从内保护真石漆的中间层，那么罩面漆作为外墙真石漆的封面层，就是为了能从外保护真石漆墙面，两者结合，从内外保障真石漆的使用寿命，与真石漆乳液作用一样重要，切忌不可偷工省料。

    真石漆白色底漆分格子的时候，白色底漆的选择是根据真石漆的颜色来进行搭配的，只有搭配好了，真石漆分格的最终效果才能令人满意，一般像黄色真石漆，蓝色真石漆等用白色抗碱封闭底漆较好。

    02.真石漆面漆知识拓展：
    1.真石漆施工后隔多久才能喷涂罩面漆呢？这是不少施工朋友想问的问题，待真石漆彻底干透后就可喷罩面漆，未干透就喷罩面漆，易造成真石漆发花现象，真石漆的干燥时间得看当时的天气温度等条件。

    2.真石漆罩面漆施工方法多数用排刷、辊涂、喷涂三种。排刷最省料，但是比较费时；辊涂比较方便，但是记住要避免辊子痕迹；喷涂施工面漆会比较自然，而且施工速度快、省时，但不容易修补且耗漆量比前面两种稍多。

    全文

    0 0
  • 祥

    苏州市虎丘区建林路

    2019-01-07 18:42:22

    在此签到
  • 祥

    苏州市吴中区

    2019-01-05 17:13:30

    在此签到

  • 腻子的区别

    2019-01-04 18:03:57
    耐水腻子是建筑腻子的一种，特指能达到《建筑室内用腻子》（JG/T298-2010）标准中N型，也即耐水型腻子标准的一类腻子。在《建筑室内用腻子》（JG/T298-2010）标准中，除了“耐水型（N型）”产品外，还有“一般型（Y型）”产品，两者的最主要区别就是耐水性能及结实程度。耐水型产品要求在标准状态粘结强度达到0.50Mpa以上，而一般型仅为0.30Mpa以上，此外，耐水型产品要求产品刮涂后浸泡在水中48小时仍然无起皮、开裂、起鼓现象发生，并且能达到0.30Mpa以上的粘结强度，而一般型产品浸水后便会脱落，强度为零。

    全文

    0 0
  • 祥

    苏州市虎丘区建林路

    2019-01-04 17:28:10

    在此签到

  • 多彩涂料施工要点

    2019-01-04 00:19:38
    有些项目采用同样的多彩漆施工后却没有达到想要的效果，因为涂料本身是一个涂装一体化的工程，喷涂过程必须得到足够的重视。水包水多彩漆上墙效果好关键看这三点：
    1、保证基面平整光滑
    水包水多彩漆对于墙面基层的平整度要求十分严格，并且要有一定的光洁度。基面平整了，才能保证上方的涂层平整。
    2、调整气压
    根据水包水多彩漆的粘稠度不同和色粒大小不同调整气压，确保喷出的色粒平铺不碎，自然均匀。按照从左到右，从上到下的顺序依次喷涂，最后用点喷的方式，对不均匀的地方进行修补。多彩涂料的涂布需要先针对涂膜的模样加以了解，先行就喷枪口径、风压、涂料稀释剂等条件加以实验，再行大量喷涂。喷涂时喷枪的运行要保持一定速度、一定距离、喷嘴与喷涂需保持平行，喷涂距离以40-50公分最适宜。
    3、确保漆膜厚度均匀
    多彩涂料的喷涂，在膜厚上应注意均匀，一般喷涂的收尾处以在勾缝处为宜，同一处的大小面积最好一次完成。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369号-29幢-2楼

    2019-01-03 09:32:37

    在此签到

  • 多彩涂料质量判断

    2019-01-03 00:15:36
    有些涂企因为技术经验不足，对水包水多彩把控不好。那么应该怎样辨别生产出来的多彩质量是否达标呢？

    第一、观察其分散介质，应呈透明、淸澈、无杂色，用两个手指头醮取分散介质，相对摩擦，有滑腻感、当两个指头分开时有一定粘稠度，但不能达到浆糊状、出现抽丝现象。

    第二、观察水包水多彩漆存器的表面应无漂浮物、漂浮的空瘪彩粒或浆状棉絮状团块，分散介质允许有不严重的分层现象，如果多彩涂料产品生产后两小时就开始出现分层现象，则应判断为不合格产品，如若1天以后开始出现轻微的分层现象尚在稳定性允许范围之内。分层不严重是指彩粒沉降分层不超过涂料总高度的1/4左右，用棒轻轻搅动彩粒即能分散开来，并无大团块，或不易分散的絮凝物存在。

    第三、将透明玻璃杯盛半杯淸水，捞取储存的水包水多彩漆的彩粒少许放入玻璃杯的淸水中，用捧轻轻的搅动，彩粒应能清晰的散开，无明显的混浊物出现。

    第四、用手指醮取少许彩粒放入手掌中用手指对彩粒轻轻的捻压，彩粒应呈半粘弹体，彩粒中间有粘稠的浆料渗出为合格，如果彩粒经手指捻压后就出现粉末状的细颗粒，或者出现皮状碎片，或者彩粒巳经变成内聚力非常强的弹性体橡皮状等则为不合格或者说产品已超过储存期。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2019-01-02 16:19:42

    在此签到

  • 南京龙湖一小区外墙保温层脱落

    2018-12-30 00:06:10
    近日，南京龙湖春江紫宸小区的多名业主向澎湃新闻反映，该小区2016年12月交付，不到一年时间，外墙开裂、脱皮问题就已显露。今年8月份台风过境，暴风雨袭击南京，该楼盘一期的4幢住宅楼频发外墙脱落事故，波及业主达1000余户。更让业主担忧的是，外墙脱落之后，他们有人发现自家室内墙体起鼓、渗水。据开发商龙湖地产南京公司统计，这类室内墙体起鼓、渗水问题涉及近10户业主。

    “连楼房墙皮这样的‘表面文章’都有问题，不禁让人怀疑建筑质量是否存在更严重的问题，这让我们居住在里面的业主对安全问题也产生隐隐的担心。”有业主表示，根据此前掉落的墙皮来看，开发商龙湖地产并没有按照国家有关规定在外墙做保温层，这种偷工减料的行为可能是造成“工程质量问题”的源头。

    对此，龙湖地产南京公司回应称，春江紫宸项目外墙脱落原因并非偷工减料。该项目使用的是“新节能保温”体系，施工过程均按规范进行，最终通过验收监测及竣工验收。只是在后来获悉上述新技术“存在不稳定性”，已被江苏省建设厅明文禁止使用。龙湖地产南京公司称，在发现问题后，他们立即组织原外墙保温施工单位进行维修整改。后来，还根据业主的反馈，对外墙进行全面彻底的“系统性整改”，并延长外墙保温保修期。经测算，为此，已新增成本数千万元。

    2018
    新楼盘交付一年，外墙大面积脱落
    公开资料显示，春江紫宸位于南京市鼓楼滨江商务区，由龙湖地产南京公司——南京金名城置业有限公司开发，建设有住宅、公寓、写字楼、商铺、SOHO等业态。首批近千套房源于2015年6月开盘，销许2.3万余元的毛坯均价，直追周边的精装修房源。据媒体报道，春江紫宸开盘时，现场被购房者挤得水泄不通——虽然推出房源数量巨大，却在两小时摇出了一千多组客户，并短时间内卖到“接近日光”，揽金超18亿元。

    据春江紫宸小区一位男业主回忆，春江紫宸是龙湖进入南京的第一个项目，也被称为“一号作品”。因为营销推广做得好，大家都对其品质抱有很高期待，所以当年首批房源开盘时“场面十分火爆”，现场涌入很多购房者摇号“抢房”。
    “结果却让我们很失望。”该业主表示，没想到，花几百万卖的房子，交付不到一年(2017年11月份)就陆续出现外墙脱落问题。虽然开发商组织人进行了修补，但到了今年8月份“台风天”期间，问题越发严重，该项目首批开盘的4幢房子无一幸免，墙壁斑驳得像个老小区，“维修的速度跟不上墙皮掉落的速度快”，龙湖地产的品质因此受到大量业主的质疑。

    “今年夏天，我出门上班，差点被高空掉落的一块四十公分长的墙皮砸到，这已经不是第一次了。如此严重的施工质量问题及安全隐患，威胁着我们的生命安全。”提起这段经历，业主何女士有些气愤。何女士还对澎湃新闻说，他家的房子从今年11月底开始就发现墙纸都鼓起来了，北面的两间卧室有大块霉斑，“很可能是开发商把外墙全部铲掉，导致墙体没有遮挡，雨水渗进内墙造成的。”何女士说。
    2018
    开发商否认“偷工减料”，外墙已全部铲掉重新铺

    墙皮脱落，似乎让龙湖地产在南京“打响头炮”的愿望落空了。
    多名业主告诉澎湃新闻记者，这一问题涉及龙湖春江紫宸首批开盘的3栋—6栋等共计4幢住宅楼，涉及1000多户业主，少数几户还引发室内墙体起鼓、发霉等“连锁反应”。业主闵女士对澎湃新闻表示，在外墙墙皮脱落过程中，很多业主发现其购买的房子只在外部铺了砂浆，并没有安装保温层，据此，不少人认为“这是严重的偷工减料问题”。“外墙工程不达标，这么严重的质量问题，不知道当时是怎么通过相关部门的竣工验收的。”闵女士说，事发之后的今年8月份，小区众多业主向政府相关部门反映了上述情况，希望开发商龙湖地产可以出面解释事故原因，并解决相关问题。

    闵女士告诉澎湃新闻记者，鉴于小修小补已经无法彻底解决外墙脱落问题，后来，开发商龙湖地产才组织施工人员铲掉了4幢楼的外墙，重新铺。不过，龙湖地产只承认外墙工艺存在缺陷，并未直面工程质量方面的问题，这让很多业主感到不安。 对此，12月25日，龙湖地产南京公司向澎湃新闻回应称，春江紫宸项目外墙建筑材料严格按照国家规范执行，脱落原因出在使用的“新技术及新材料不稳定”，并非“偷工减料”。

    龙湖地产南京公司品牌部门相关人士称，该项目为落实节能新技术新产品落地，使用的是“新节能保温”体系，取代传统保温材料，其主要特点是保温腻子加反射隔热涂料。当时，整个施工过程均按施工规范进行，相应的过程、验收检测报告均满足规范要求，也通过了节能分项验收及竣工验收。不过，在该工程竣工之后，相关标准又发生了变化。龙湖地产南京公司表示，后来该公司获悉，上述技术因其不稳定性，已被江苏省建设厅明文禁止使用。
    “在发现问题后，我公司根据购房合同和房屋质量保修书的条款，立即组织原外墙保温施工单位进行维修整改。”龙湖地产南京公司告诉澎湃新闻，公司高度重视业主的反馈，后来决定对外墙进行“全面的彻底的系统性整改”，并延长外墙保温保修期，为了这次外保温墙整修，“我公司已承担了数千万的新增成本，以确保施工质量”。
    2018
    外墙出新施工，被指扰民
    龙湖春江紫宸小区4栋住宅楼外墙全部铲掉维修之后，新问题又来了。多位业主对澎湃新闻记者说，因为开发商的问题，他们把墙皮全部扒掉重新施工，让好好的一个新小区“变成了工地”，并引发了相应的施工扰民问题，促使100多户业主近期发起了新一轮维权行动。

    “工人为了赶工，不遵守施工时间，连正常的午休、周末时间仍照常施工，高分贝噪音影响业主休息。施工产生大量粉尘，业主平时连门窗都不敢打开，苦不堪言。粗暴施工造成多户煤气排烟管道损坏，汽车被滴上油漆……”业主闵女士说。

    根据闵女士的说法，按照相关规定，房屋在保修期内，因开发企业对商品房进行维修，致使房屋原使用功能受到影响，给购房者造成损失的，应该承担赔偿责任。然而，目前开发商龙湖地产及其物业都在“扯皮”，未对业主的诉求进行答复。“南京龙湖对受本次外墙整修施工影响的春江紫宸业主表示诚挚的歉意，确实给大家的生活带来了不便。”龙湖地产南京公司对澎湃新闻表示。

    龙湖地产称，针对个别业主反馈的墙面渗漏及墙纸发霉问题，该公司已安排返修人员逐户上门查看，渗漏问题均已得到妥善解决，大部分墙纸发霉的事维修完成，剩余问题也在积极处理。龙湖地产南京公司相关人士对澎湃新闻说，目前该项目外墙维修工程已接近尾声， 预计在过年前将全面完工。按照工作计划，他们还将做好保洁和绿化维护工作，杜绝以后可能出现的隐患，整体提升小区居住品质，让业主满意度得到最大程度的提高。龙湖地产还表示，接下来，还将继续关注整治工程结果，随时接受和跟进业主反馈的建议，满足其合理诉求。

    全文

    0 0
  • 祥

    苏州市吴中区

    2018-12-29 08:40:22

    在此签到

  • 多彩涂料施工要点

    2018-12-28 18:07:12
    有些项目采用同样的多彩漆施工后却没有达到想要的效果，因为涂料本身是一个涂装一体化的工程，喷涂过程必须得到足够的重视。水包水多彩漆上墙效果好关键看这三点：
    1、保证基面平整光滑
    水包水多彩漆对于墙面基层的平整度要求十分严格，并且要有一定的光洁度。基面平整了，才能保证上方的涂层平整。
    2、调整气压
    根据水包水多彩漆的粘稠度不同和色粒大小不同调整气压，确保喷出的色粒平铺不碎，自然均匀。按照从左到右，从上到下的顺序依次喷涂，最后用点喷的方式，对不均匀的地方进行修补。多彩涂料的涂布需要先针对涂膜的模样加以了解，先行就喷枪口径、风压、涂料稀释剂等条件加以实验，再行大量喷涂。喷涂时喷枪的运行要保持一定速度、一定距离、喷嘴与喷涂需保持平行，喷涂距离以40-50公分最适宜。
    3、确保漆膜厚度均匀
    多彩涂料的喷涂，在膜厚上应注意均匀，一般喷涂的收尾处以在勾缝处为宜，同一处的大小面积最好一次完成。

    全文

    0 0
  • 祥

    南昌市青山湖区芳华路

    2018-12-28 11:16:05

    在此签到

  • 气凝胶制品

    2018-12-27 19:19:34
    气凝胶是一种固体物质形态，世界上密度最小的固体之一。密度为3千克每立方米。一般常见的气凝胶为硅气凝胶，最早由美国科学工作者Kistler在1931年因与其友打赌制得。
    因为密度极低，目前最轻的气凝胶仅有0.16毫克每立方厘米，比空气密度略低，所以也被叫做“冻结的烟”或“蓝烟”。我国是世界上发明最轻的气凝胶的国家。它纯净如湛蓝的天空，透光时又如满天的晚霞，像云又像飘不散的雾。它完美地展示了何为温柔而强大，虽是固体却身轻似烟，貌似弱不禁风，实则防弹防爆、隔热保温、隔声降噪，应用在航空航天、国防军工、绿色建筑、新能源等各种领域。
    气凝胶最伟大的作用就是隔热保温。它可以代替玻璃纤维包裹在输油管周围来保温，这种新方法使得石油管道外层的厚度减少1/3，仅有2cm厚，由此降低了运输和安装成本。对于低温管道和设备，也可使用气凝胶来做保冷施工。目前国内一些厂家包括真空绝热板厂家都已经开始探索实践气凝胶的运用。
    气凝土是由美国air krete公司开发的一种有别于其他产品的新型保温材料，其以空气、水和氧化镁水泥为原料，密度只有32kg/m3左右, 导热系数在0.037-0.040之间（因施工差异所致），是一种高效、经济、环境友好、无毒的保温材料，在墙体、屋顶和天花板都可以使用。
    气凝土有以下几个特点：良好的防火性能；可吸附空气中的CO2，减少温室效应；具有防霉作用；不是白蚁及啮齿类动物的食物源；结构稳定，基本上无收缩；良好的隔音效果；较好的防水性能。
    气凝土产品施工简单，通过Air krete公司研发的喷涂设备将气凝土像剃须膏一样的泡沫连续均匀喷涂或灌注到建筑基层表面，泡沫稳定固化后即可，具有较好的保温隔热效果。下面这段视频，带你见识一下气凝土的便捷性施工效果。
    在我国，气凝土在建筑保温领域的应用将主要侧重于建筑幕墙外保温项目，建筑轻体龙骨结构项目和既有建筑节能改造项目等。

    3气凝胶保温砂浆
    现场抹涂的保温砂浆，以玻化微珠保温砂浆为例，施工起来比较简单，适用于各种形状复杂的基层，曾经在一段时间受到很多业主的追捧，主要它具有防火不燃的特殊性能，在外墙保温消防严打的时间里，获得了很多业主的青睐。
    但这一类保温砂浆的关键缺点，是导热系数太差了（都在0.07以上），很难满足更高级别的节能建筑需求。在当今中国建筑节能不断升级的时代，无机保温砂浆逐渐被市场淘汰。而气凝胶保温砂浆材料是一个很大的创新，它可以将气凝胶颗粒做在石膏砂浆或者石灰砂浆里，导热系数可以做到0.028，比普通的膨胀聚苯板保温效果还要好。很多国外的厂家已经把气凝胶颗粒用于制备保温砂浆了，而且获得了一种导热系数很低的保温材料。

    全文

    0 0
  • 祥

    苏州市姑苏区苏站路8号

    2018-12-27 08:52:17

    在此签到

  • 外墙保温

    2018-12-26 22:42:28
    外墙保温施工根据外墙保温材料所在位置不同可分为外保温、内保温和夹心保温3类。常用的外墙保温材料有膨胀聚苯板（EPS板）、 挤塑聚苯板（XPS板）、岩棉板、胶粉聚苯颗粒保温浆料、聚氨酯发泡材料、发泡水泥板等。
    （1）外墙外保温是一种将保温隔热体系放置在主体墙材外面以达到保温效果的做法，是目前应用最广泛的保温做法，其具有保温效果好、不占用室内空间的优点，能大大减少自然界温度、湿度、紫外线等对主体结构的影响，并降低温度在结构内部产生的应力。
    （2）外墙内保温是将保温隔热体系放置在主体墙材内侧来进行保温，其具有造价低、施工简便等优点，但与外墙外保温相比，其保温效果较差，施工时易产生裂缝和冷凝水，同时会影响装修工程、减少房屋使用面积，因此通常不采用这种保温做法。
    （3）外墙夹心保温是将保温材料置于同一外墙的内、外侧之间，对保温材料的选材和施工条件的要求不高，不影响冬期施工。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2018-12-26 09:56:54

    在此签到

  • 施工质量的重要性

    2018-12-25 23:23:20
    过去人们普遍认为外墙涂料工程质量是由外墙涂料产品质量的好坏决定的，但经过实体的验证，我们发现即使是在相同类型的建筑物外墙上使用相同质量的外墙涂料，如果施工技术水平参差不齐，其外墙涂料工程质量也存在较大差别，这说明外墙涂料工程质量不仅是由外墙涂料产品质量的好坏决定的，还和涂料施工技术有着直接的关系。要想保证外墙涂料工程质量符合相关规范标准，在选择达标的外墙涂料产品的同时，也应该提高施工技术水平，两者相辅相成，缺一不可，因此为保证满意的验收结果和长期的装饰效果，必须严格对外墙涂料工程实施质量控制。

    全文

    0 0
  • 祥

    苏州市吴中区

    2018-12-25 08:50:11

    在此签到

  • 腻子批涂干燥时间

    2018-12-24 23:54:04
    适于建筑墙体的腻子比较多，主要有水性腻子和硝基腻子，如果是水性腻子，应在24小时以后涂刷，如果是硝基腻子应在5小时后涂刷，具体依据主要是待腻子干了以后再刷涂料，否则涂料表面易鼓泡，起皮。
    a.对石膏板、石棉水泥板等基材应如何进行处理？
    石膏板、石棉水泥板涂刷前应是充分干燥的表面，由于它们有一定的碱性，建议在其上第一层用封闭底漆后涂面漆。
    b.旧墙面涂刷水性内墙涂料时不刷底漆有无影响，墙面该怎样处理？
    旧墙面如果比较坚固，墙碱又不严重，可以扫干净墙面后直接刷面漆。如果涂料表面松动，铲后表面不平，需重新批腻子，并用底漆保证面漆质量。

    全文

    0 0
  • 祥

    苏州市虎丘区渔洋街14号

    2018-12-24 09:04:56

    在此签到
  • 祥

    苏州市姑苏区苏站路8号

    2018-12-22 08:18:56

    在此签到

  • 真石漆使用寿命

    2018-12-22 00:20:04
    从2010年起，真石漆已逐渐取代瓷砖和干挂石材，成为中高档建筑首选的外墙装饰材料。“东西好，那能好多久？”真石漆的使用寿命到底有多少年？10年？15年？20年？有的甚至宣称的70年不褪色？真石漆到底能活多少岁？
    记得一位老客户曾经这么说，“真石漆虽然装饰效果好，但对开发商来说使用寿命更为关键。市场上做真石漆的很多，但无论是产品还是施工，能实实在在拿得出手的商家少之又少。”
    误区1：真石漆做好后，没有必要再维护？
    任何外墙材料都会因为环境、气候的差异造成老化，影响使用寿命。真石漆施工完成后，经过一段时间的养护，其硬度和耐候能力足以满足城市建筑环境
    不过，各个地方的环境差异都比较大，比如多风沙、昼夜温差大、气候潮湿的地方，真石漆使用寿命往往会缩短，进行必要的维护和保养，可以保证真石漆使用寿命，同时也能减少未来大面积物业翻修开支。
    误区2：真石漆寿命就是指涂层脱落时间？
    真石漆的使用寿命主要是指其完工后装饰效果能够保持的平均时间，简单来讲就是在使用年限内不能出现褪色、水白、开裂、黄变等明显的病症，这些有可能导致真石漆涂层的脱落甚至完全损毁。
    接触过真石漆的朋友可能都知道，附着力好的真石漆，保持5~10年不脱落是最低要求。优质的真石漆寿命普遍高，稳定性也更强，适用于对外墙装饰更为“挑剔”的项目。

    目前市场上的纯丙或硅丙类真石漆产品，只要严格按照标准工艺施工，使用寿命基本都能达到最低要求，如果想获得寿命更长、效果更持久的外饰面，建议选择正规的经验丰富的施工队伍，有实力又有能力，当然更有保障！

    如何从根本上延长真石漆寿命？
    真石漆本身是一种复合产品体系，基面、腻子层、真石漆涂层、罩面层的相互聚合、协同作用，才能将真石漆的装饰性和使用寿命发挥到最大。此外，原材料、生产工艺、效果设计及施工等，都涵盖于真石漆的整个体系中。

    真石漆达到使用年限之后并不是铲除重做。真石漆涂层老化是从面涂层开始，一般7-8年面涂层就会出现一定程度的老化，污物沉积较多，影响整体的装饰性。到时候，只需清理涂层表面，再重新罩上一层面漆即可延长涂层的使用寿命。这就如同好的皮衣，我们想多穿几年，就要定期保养，比如一年保养一次。真石漆也是，长期暴露在外风吹雨淋日照，我们要想装饰效果持续更长久，也要对其进行“保养”。

    全文

    0 0
  • 祥

    六安市裕安区梅山南路辅路

    2018-12-21 09:02:29

    在此签到

  • 腻子层起泡原因及解决方案

    2018-12-20 18:45:48
    腻子作为墙壁装饰材料的一种，能使墙面保持干净、清爽，但是如果细节处理不当，会出现腻子层起泡等现象，造成装修涂抹不均匀，影响美观，爆裂的气泡会传播对身体有害的物质等危害。而这又是什么原因导致的呢？

    起泡原因
    ▲▲▲
    1. 搅拌不均匀。
    2. 腻子加水过多，拌得太湿。
    3.基层含水率过高，同时密度太大或太小。由于含有丰富的空隙。腻子含水率高，因而不透气，容易使施工过程中，腻子粉层的下部含有空气，不易排出，所以就容易起泡。

    4.基面存在细小孔洞，刮涂时腻子粉将孔洞内空气挤压，挤压后的空气反弹变成气泡。

    5.密封性较好的基面透气性较差。

    6.单层批刮过厚，腻子层的空气没有完全挤压出来。

    7.基层过于粗糙，有细小孔洞。批刮时腻子将孔洞内空气压缩，之后空气压力反弹形成气泡。

    8.基底过于粗糙，没有打磨平整，腻子施工过程中批墙速度过快，导致腻子粉不均匀引起的。

    9..耐水涂料、高标号混凝土等密闭性好的基面不透起泡。

    10.高温施工时腻子易产生气泡。

    11.基材吸水量过低。导致腻子批刮时相对保水时间过长而使腻子在墙上长期处于浆料态而不干，使气泡易产生。

    12.墙面太潮湿的缘故。

    13..不容易被泥刀挤压出！而产生针孔状毛孔，就是为什么工程上批刮模板顶比墙体气泡更多的原因，墙体吸水量大，而模板顶吸水量极低。

    14..纤维素添加量过大。

    15.施工一段时间后，才在表面出现的爆裂起泡，主要是搅拌不均匀造成的，浆体中含有来不及溶解的粉状颗粒，施工后，大量吸收水分，溶胀形成爆裂。

    解决方法
    1.出现大面积起泡的腻子面，用铲刀直接压破小泡口，重新用合适的腻子施刮起泡的面层。
    2.特别粗糙的墙面，一般底料尽可能选择粗的腻子。
    3.墙面基层清理干净（铲除松动墙面），无油污无尘灰。
    4.涂界面处理剂1-2遍，增强基层牢固与腻子附着。
    5.在墙体过分干燥或风大光照强烈的环境下，先尽可能用清水润湿墙面，待墙体无明水之后，进行腻子层的施刮。
    6.出现大面积起泡的腻子面，用铲刀直接压破小泡口，重新用合适的腻子施刮起泡的面层。
    7..腻子粉一般在搅拌均匀后，静置 10 分钟左右，让各种成分充分润湿溶解，然后用电动搅拌机再次搅拌后上墙。
    8.腻子施工时应在墙面反复批刮、推碾，让腻子与基层充分接触、湿润、渗透、扩散施工第二道或者最后一道面层出现腻子层起泡现象，应在水印消除前用刮刀进行压泡破除处理，保证腻子面上不出现气泡。
    9.墙体预前处理：如预制模版墙顶汽泡特别严重的，可先进行湿水处理让进吸水并排出空气。待干燥后进行界面封底处理，然后进行粗石膏底找平处理，最后批刮腻子，汽泡现象会相对好很多。
    10.腻子批刮一定不要过厚，腻子的功能定位：精准装饰找平材料。腻子更多的是起到与表面乳胶漆连接，同时可做为表面装饰层，批刮过厚容易起泡同时也会造成后期墙体空鼓的机率。
    11.施工时注意天气，空气湿度达75%以上，墙面含水率达10%以上，避免施工。

    全文

    0 0
  • 祥

    合肥市瑶海区萧城路

    2018-12-20 15:18:44

    在此签到

  • 泸州一小区外墙瓷砖脱落

    2018-12-20 00:05:51
    “时不时又掉一块瓷砖，吓人。”林金湖是渔子溪生态园小区外一临街店铺的老板。他说，一开始，他家和临街其他店铺门框上的小块瓷砖就在陆续掉落，因为脱落的瓷砖位置不高，大家也没太重视。后来他发现，小区外四五米高的外墙上，大瓷砖也开始空鼓、脱落。“如果掉落的瓷砖砸中人，后果不堪设想。”林金湖说，他曾多次向小区物业反映，物业公司表示他们也已经向社区反映，但问题一直没得到解决。
    　　12月17日，川江都市报记者来到渔子溪生态园小区看到，该小区临街一二楼外墙都是红褐色瓷砖，部分临街店铺门框侧面的瓷砖已脱落大半，外墙上还有多处瓷砖脱落后墙面裸露在外。
    　　小区业主叶女士称，小区外墙瓷砖脱落问题长期存在，虽然没有发生伤人事件，但她曾亲眼见过瓷砖掉落，所以经过此处时总是特别小心。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2018-12-19 09:11:42

    在此签到

  • 批完腻子多久可以刷涂料

    2018-12-19 00:09:35
    适于建筑墙体的腻子比较多，主要有水性腻子和硝基腻子，如果是水性腻子，应在24小时以后涂刷，如果是硝基腻子应在5小时后涂刷，具体依据主要是待腻子干了以后再刷涂料，否则涂料表面易鼓泡，起皮。
    a.对石膏板、石棉水泥板等基材应如何进行处理？
    石膏板、石棉水泥板涂刷前应是充分干燥的表面，由于它们有一定的碱性，建议在其上第一层用封闭底漆后涂面漆。
    b.旧墙面涂刷水性内墙涂料时不刷底漆有无影响，墙面该怎样处理？
    旧墙面如果比较坚固，墙碱又不严重，可以扫干净墙面后直接刷面漆。如果涂料表面松动，铲后表面不平，需重新批腻子，并用底漆保证面漆质量。

    全文

    0 0
  • 祥

    苏州市姑苏区西百花巷16号

    2018-12-19 00:08:23

    在此签到

  • 杭州大清谷项目样板房饰面施工进行中

    2018-12-17 23:20:33
    由泰康人寿投资新建的杭州大清谷养老院项目，样品房的建设正在进行中！！

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2018-12-17 15:42:23

    在此签到
  • 祥

    苏州市虎丘区鸿禧路99-1号

    2018-12-15 13:42:05

    在此签到

  • 风雨对建筑涂料施工的影响

    2018-12-15 00:13:31
    建筑涂料施工非常简便，有着丰富和柔和的色彩，线条流畅清晰，可创造多重质感效果，容易进行维修和更改。但天有不测之风云，如果施工过程中不注意天气的话，会影响涂层质量、外墙美观，下面向大家讲述一下气温、风、雨等对外墙施工的影响。
    1、气温的影响
    ① 不要在气温5℃以下和下雨前后施工。
    ② 早晚和中午的温差太大，以及夜间冷透了面，到了中午也未暖过来的壁面不能施工，否则会引起密着不良，故需充分注意。
    ③ 在积了水的基面上不能施工。

    2、风的影响
    大风会加速溶剂或水分的蒸发过程，使成膜不良，又会沾污尘土，晴朗的天气状况对涂装工程非常重要，恶劣的涂装条件将使涂装工程大打折扣 。当风速达到5m/min以上时，应停止施工，特别在冬季的低气温时更应注意。由于风的原因壁面的温度会降得比气温还低，为了避免风带来的影响，应注意遮上蓬布。

    3、雨的影响
    涂布的材料如果在还没有完全干燥的时候淋雨，涂料会被冲走。不仅施工时应注意气象情况，即使施工完后也应该注意气象情况。在施工前如果下了雨，基面里留有水分，使含水率变高，便不可强行施工。下雨前，将每日即将要施工的基面部分用蓬布盖好，可以不误连续施工。绝对不能在含水率超过规定标准的基面上施工，不按操作规程施工，会引起涂膜剥离。

    4、结露的影响
    即使白天是晴天，晚上也会结露，到了早上基面的表面上有一层露珠。此时强行施工，会引起涂膜与基面的密着性不良，应等基面完全干燥之后再进入施工。

    5、湿度的影响
    湿度高的日子施工，干燥速度会减慢，应注意通风。湿度超过30%时应停止施工，因气象条件造成施工效果不佳情况集中在冬季，应特别注意当地当时的气象情况。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2018-12-14 08:36:33

    在此签到

  • 外墙涂料质量好坏的判断方法

    2018-12-13 23:57:38
    外墙涂料是用于涂刷建筑外墙的一种涂料，它需要具备防晒、防水等性能。面对市场上如此之多的外墙涂料，该如何判断它们的好坏呢？下面就来说说外墙涂料好坏的判断方法，一起看看吧！
    　　一、外墙涂料好坏的判断方法之看水质溶液
    外墙涂料静态下会分层，上层1/4为水溶液，若水溶液无色或微黄，清晰漂浮物少，则涂料好。

    　　二、外墙涂料好坏的判断方法之看颗粒细度
    取少量外墙涂料放入一杯清水中，搅动后水较清澈，颗粒独立无黏合且大小均匀，则涂料质量较好。

    　　三、外墙涂料好坏的判断方法之看拉丝
    　　取小棍粘点外墙涂料，能挂丝长而不断均匀下坠的为好。

    　　四、外墙涂料好坏的判断方法之试手感
    　　用手指粘点外墙涂料揉捻，无砂粒之毛糙感，水冲洗有滑腻感。

    　　五、外墙涂料好坏的判断方法之闻气味
    　　环保的外墙涂料应是水性的，无毒无味；最好别购买添加了香精的外墙涂料，添加剂也有是否环保的问题。

    　　六、外墙涂料好坏的判断方法之看生产日期
    　　注意查看外墙涂料生产日期和保质期，过期涂料决不可购买。

    　　七、外墙涂料好坏的判断方法之看价格
    　　并不是价格越高就越好，也不是价格越低越不好，而是外墙涂料的价格有一定的成本价控制。

    八、外墙涂料好坏的判断方法之看品牌
    　　一般来说，正规的外墙涂料品牌的质量要相对可靠些，不过一定要去正规店拿货，现在市场上假货仿制者太多。

    全文

    0 0

  • 真石漆喷涂

    2018-12-12 21:15:39
    1.真石漆应严格按产品规定的稀释比例进行稀释，稀释时应对真石漆充分搅拌，保证均匀；
    2.喷涂时从上面到下面按顺序施工；
    3.施工中涂料应接在分格线或窗套等处，避免结合处出现色差；
    4.不同真石漆施工时，应先待一种真石漆施工完成并表干后方可进行另一种颜色真石漆施工，施工时需将另一种颜色真石漆进行保护防止污染；
    5.真石漆在使用前，必须彻底搅拌均匀，施工间隙应盖紧桶盖，以防止涂料结皮；
    6.采用喷涂法施工，施工前必须进行试喷，以确定所用喷嘴、工作压力、喷枪移动速度等施工因素，确保施涂质量和效果。
    验收标准：喷涂均匀、厚薄一致、色泽一致，颗粒点状均匀，大小符合要求，不露底、不漏喷、无流坠等现象，阴角处无积料，不污染门窗、玻璃等其他部位。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2018-12-12 16:09:03

    在此签到

  • 多彩涂料施工原则

    2018-12-11 23:41:25
    1、原料选择：一定要选择质量好的厂家，因为好的材料是成品质量的基础，要进行实地的认真的考查。

    2、批次采购：新型涂料水包砂多彩涂料由于主色彩点有差别，因此施工前要进行认识的用料计算。尽可能选择厂家大的，生产一次缸数大的，确保一次采购。而如果采购的批次越多就越容易出现质量问题和色彩点不同的问题。

    3、基材条件：建筑涂料一般都是做在保温上的也有直接作到普通墙面上的但不多。在如果是进行外层涂料施工的时候一定要对基材进行认真严格的检查。看是否能达到施工要求如果达不到千万不能勉强应尽快进行处理或修补。

    4、天气条件：外墙涂料施工是属于室外作业，会有很多的天气因素将直接影响我们的工程项目质量。比如温度、风力、降水等。环境湿度大于85%及下雨天时、气温降至6℃以下时、风力大于4级时严禁水包砂施工。

    5、施工管理：外墙涂料的施工是一个比较复杂而细致的项目。特别是外墙对水包砂多彩涂料的施工更是要加倍小心。比如水包砂彩点的喷涂要尽可能的避免新手作业。还比如在施工之前必须要进行前期的培训工作能够把大家的工作进行统一协调起来。喷主漆的师傅越少越好最好是只有一个人喷但是有点不现实至少得把几个师傅叫到一起来统一出喷涂的效果。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2018-12-11 11:39:20

    在此签到

  • 冬季涂料施工注意事项

    2018-12-11 00:20:22
    冬季涂料施工注意事项
    现已进入冬季，天气转凉，阴冷、多雨、潮湿等气候特征出现，气温明显下降，而且早晚温差较大；这时的外墙涂料施工会遇到很多因气候问题而造成涂装质量。如何解决外墙涂料工程在冬季施工中的困扰，注意如下：一、冬季施工条件及要求　　对于涂料施工而言，合格的基层有五个基本特性：坚固、平整、干燥、中性、清洁。而对于涂料施工环境条件要求为：施工环境温度须控制在5度以上（包括所需要施工基层面温度及涂料基本干燥时间中的温度），环境湿度控制在85%以内，涂料施工环境不符合这些条件就会造成涂装弊病。二、涂料施工条件及要求　　针对外墙涂料的施工，部分项目由于工期要求进入冬季后在温度低于5度时仍需要进行施工，为保证施工质量，施工期间应对以下事项进行重视：　　1、基层检查与处理：基层处理是涂装工程的基础，基层处理的内容包括：清除基层表面上的灰尘、油污、疏松物;减轻或消除表面缺陷;改善基层表面的物理或化学性能。冬季施工当底材湿度过大温度过低时，水泥底材多部分有发白现象，底层的干燥不易判断时（基层湿度≤10%、PH值≤9），一般抹面砂浆新底材,保养期冬季为20天以上。　　2、腻子施工：针对涂料系统的施工，进入冬季施工时施工前应确保底材干燥和墙体表面温度，当白天温度低于5度时，尽量在有阳光直射的墙面上施工，上下班的时间尽可能控制在早上9：30以后和下午3：30以前时间内进行施工，阴面墙的施工应控制在早上11：30以后和下午2：30以前这段温度较高的时间进行施工，夜间最低温度应高于零度，否则不可以施工，避免腻子层被冻。　　3、打磨腻子并判断干燥情况：腻子须完全干燥后方可进行打磨，以便腻子完全干燥后打磨不粘砂纸及表面平整度的控制。若腻子不干或受冻，打磨时会出现腻子粘砂纸的现象、表面不易打磨平整。4、涂料的施工：涂装前要确认底材完全干燥，水性涂料的施工温度要控制在5度4、涂料的施工：涂装前要确认底材完全干燥，水性涂料的施工温度要控制在5度以上，在干燥成膜过程中当温度低于零度时乳液就会受冻破乳，失去粘结和成膜功能，确保成膜干燥过程中的最低温度不能低于零度。当自然环境温度低于5度施工时，尽可能选择有太阳照射的墙面施工，每天的施工时间最好应控制在早上9：30和下午3：30之间进行，阴面墙施工应控制在早上11：30和下午2：30这段温度较高的时间进行施工。当自然环境温度低于5度，夜间最低温度低于零度而不低于零下5度时可选用单组份油性丙烯酸底漆油性丙烯酸面漆，由于温度原因油性涂料在成膜过程中会干燥缓慢，故重涂时间最少在24小时以后方能进行下道工序的施工。注：质感涂料、真石漆喷涂施工同一面墙应确保温差相差不大，控制3度之内。否则由于表干时间相差大而造成初期色差现象。　　5、涂料的储存：进入冬季涂料施工，现场储存的涂料应统一放置在室内分类码放，油性涂料和水性涂料要分区码放，不能放在同一个房间内，并确保室内温度在零度以上，温度低于零度时须采用供暖或采用电暖气提升室内温度，严禁使用明火提升室内温度。施工中未使用完的涂料应放置室内，受冻后的产品将不能再次使用。　　6、漆膜保养与成品保护：涂膜在物体表面上达到干燥和最佳性能的时间，标准温度下25℃需要7天,针对冬季涂料施工环境温度普遍偏低时，漆膜的干燥和达到最佳性能的时间要相对延长，在此期间要尽可能减少对漆膜表面的污染、磕碰，避免因污染、磕碰造成的修补影响整体效果。进入冬季施工要根据现场的施工条件须做好相应的防护措施尽量避免涂膜受冻。以确保工程涂装质量和施工进度的顺利进行。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-30号

    2018-12-10 09:09:11

    在此签到
  • 祥

    苏州市虎丘区

    2018-12-08 11:31:39

    在此签到

  • 真石漆雨天施工注意事项

    2018-12-08 00:46:28
    很多施工单位在进行外墙真石漆施工的时候都想尽快结束工期，以减少人工的输出（人工成本）。可是天气是变化无常的，下雨天，大雾天，刮风天都会影响真石漆的效果。如果碰到这样的天气，为了不影响外墙真石漆的装修效果和日后的稳定质量，这四项工作必须要延迟。
    1、风干时间延迟
    雨季的风带着充足的潮气，在做一些需要风干的工程时，雨天风干的时间是平时的2-3倍，切不可按平常的风干时间计算。
    2、基层处理延迟
    墙面基层的腻子和墙衬，在雨天需要晾一天，假如这些基层处理没有做好，将来即使刷上昂贵的乳胶漆，也会很快出现鼓包、裂纹等问题。
    3、延长墙体干燥时间
    正常的墙体干燥时间为两个小时左右，但是遇到雨天或雾霾的话要根据天气情况延长，等墙体完全干燥后再进行施工。
    4、施工延迟至少一天
    一般来说，墙体温度在5℃以上，空气相对湿度不大于80%，墙体湿度小于10%方可进行施工。下雨天气或雾霾，空气中湿度比较高，而且墙体被雨水淋湿含水率过高会引发起鼓、返碱等弊病。

    建议雨天或雾霾天最好不要进行外墙真石漆施工，这样会影响到后期的装修质量，如若已经开始施工，那么一定要牢记上面四项延迟。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2018-12-07 10:28:30

    在此签到

  • 三分料，七分工

    2018-12-06 23:13:02
    过去人们普遍认为外墙涂料工程质量是由外墙涂料产品质量的好坏决定的，但经过实体的验证，我们发现即使是在相同类型的建筑物外墙上使用相同质量的外墙涂料，如果施工技术水平参差不齐，其外墙涂料工程质量也存在较大差别，这说明外墙涂料工程质量不仅是由外墙涂料产品质量的好坏决定的，还和涂料施工技术有着直接的关系。要想保证外墙涂料工程质量符合相关规范标准，在选择达标的外墙涂料产品的同时，也应该提高施工技术水平，两者相辅相成，缺一不可，因此为保证满意的验收结果和长期的装饰效果，必须严格对外墙涂料工程实施质量控制。

    全文

    0 0
  • 祥

    苏州市张家港市东苑路

    2018-12-06 10:17:37

    在此签到

  • 北京一在建工地外墙保温材料起火

    2018-12-06 00:17:31
    今天上午11点左右，丰台区西铁营中路南路口附近建筑工地中着火，目前火情已经处置完毕。北京交通广播记者赵明聪现场了解到着火的是一栋正在建的楼房，当时冒起了滚滚黑烟，据现场的目击者回忆，很快火就被扑灭。消防人员于11时11分到达现场并进行处置，经核实现场为在建工地保温材料冒烟，11时15分处置完毕，现场无人员伤亡。现场有一辆公安车辆和一辆火灾勘察车，工作人员正在进行善后工作，工地已经封闭不允许进入。周边交通正常，未受影响。

    全文

    0 0
  • 祥

    苏州市吴中区

    2018-12-05 09:34:37

    在此签到

  • 外墙保温层面积计算

    2018-12-05 08:37:40
    建筑工程建筑面积计算规范（GB/T 50353-2013）原文：
    3.0.24 建筑物的外墙外保温层，应按其保温材料的水平截面积计算，并入自然层建筑面积。
    条文说明：
    　　为贯彻国家节能要求，鼓励建筑外墙采取保温措施，本规范将保温材料的厚度计入建筑面积，但计算方法较2005年规范有一定变化。建筑物外墙外侧有保温隔热层的，保温隔热层以保温材料的净厚度乘以外墙结构外边线长度按建筑物的自然层计算建筑面积，其外墙外边线长度不扣除门窗和建筑物外已计算建筑面积构件（如阳台、室外走廊、门斗、落地橱窗等部件）所占长度。当建筑物外已计算建筑面积的构件（如阳台、室外走廊、门斗、落地橱窗等部件）有保温隔热层时，其保温隔热层也不再计算建筑面积。外墙是斜面者按楼面楼板处的外墙外边线长度乘以保温材料的净厚度计算。外墙外保温以沿高度方向满铺为准，某层外墙外保温铺设高度未达到全部高度时（不包括阳台、室外走廊、门斗、落地橱窗、雨篷、飘窗等），不计算建筑面积。保温隔热层的建筑面积是以保温隔热材料的厚度来计算的，不包含抹灰层、防潮层、保护层（墙）的厚度。
    分析解读：
    1、建筑面积仅计算保温材料本身（例如外贴苯板时，仅苯板本身算保温材料），抹灰层、防水（潮）层、粘接层（空气层）及保护层（墙）等均不计入建筑面积。
    2、建筑物的建筑面积仍然是先按外墙结构计算，外保温层的建筑面积另行计算，并入建筑面积。
    3、保温隔热层以保温材料的净厚度乘以外墙结构外边线长度按建筑物的自然层单独计算建筑面积。
    4、外墙外边线长度不扣除门窗和建筑物外已计算建筑面积的构件（如阳台、室外走廊、门斗、落地橱窗等部件）所占长度。
    5、当建筑物外已计算建筑面积的构件（如阳台、室外走廊、门斗、落地橱窗等部件）有保温隔热层时，其保温隔热层也不再计算建筑面积。
    6、“保温材料的水平截面积”是针对保温材料垂直放置的状态而言的，是按照保温材料本身厚度计算的。当围护结构不垂直于水平面时，仍应按保温材料本身厚度计算，而不是斜厚度。
    7、外保温层计算建筑面积是以沿高度方向满铺为准。如地下室等外保温层铺设高度未达到楼层全部高度时，保温层不计算建筑面积。
    8、夹芯式的复合墙体不属于外墙外保温层，整体视为外墙结构，按3.0.1条执行。
    本文所涉及到的术语：
    建筑面积：建筑物(包括墙体)所形成的楼地面面积。这样理解：建筑面积包括附属于建筑物的室外阳台、雨篷、檐廊、室外走廊、室外楼梯等。
    围护结构：围合建筑空间的墙体、门、窗。

    全文

    0 0
  • 祥

    苏州市虎丘区建林路

    2018-12-04 09:16:32

    在此签到

  • 各种行业标准网页大全

    2018-12-04 00:03:41
    新标准化法规定“国家推动免费向社会公开推荐性标准文本”。
    其中大多数行业标准可免费下载，部分标准仅支持在线浏览。
    1. 生态环境部提供1400余项生态环保国家标准、行业标准的全文免费阅读及下载：
    http://kjs.mee.gov.cn/hjbhbz/bzwb/
    2. 住房和城乡建设部提供1000余项国家、行业标准发布公告，随公告提供部分标准全文的免费阅读及下载：
    http://www.mohurd.gov.cn/bzde/bzfbgg/index.html
    3. 商务部流通标准制修订信息管理系统，85项商业行业标准可下载：
    http://ltbzh.mofcom.gov.cn/ltbzh_index.shtml
    4. 水利部水利技术标准查询系统，提供79项含强制性条文的标准文本免费阅读及770项标准题录信息的免费查询：
    http://gjkj.mwr.gov.cn/jsjd1/bzcx/
    5. 广电总局标准信息查询系统，公开237项广播电视标准，工程建设标准可下载，其他标准提供主要内容和适用范围等信息：
    http://www.nrta.gov.cn/col/col2081/index.html
    6. 粮食和物资储备局公开粮油标准目录：
    http://www.chinagrain.gov.cn/n316630/n316700/n316873/index.html
    7. 中国气象局公开400余项行业标准，可免费下载：
    http://www.cma.gov.cn/root7/auto13139/
    8. 中国人民银行金融标准全文公开系统，180项金融行业标准可查询、浏览：
    http://www.cfstc.org/bzgk/gk
    9. 民航局：中国民航标准计量网，民航行业标准免费下载。
    http://123.127.67.52/JL/(S(veq3uo45yvropg55bs2bjg55))/OutLinkAccessing/StandardQueryList.aspx?Utype=two
    10. 国家林业和草原局：国家林业标准化管理信息系统，公开林业行业标准1586项：
    http://124.205.185.55/bzk/search_standard_catalog.asp
    11. 自然资源部：国土资源标准化信息服务平台、测绘地理信息标准化服务平台、海洋标准化信息系统，免费向社会公众提供现行有效的自然资源推荐性标准题录信息和全文在线阅读服务，目前是三个网址，后期三个网址应该会整合成一个：
    国土：http://www.lrs.org.cn/channels/198.html
    测绘：http://bzgk.nasg.gov.cn/
    海洋：http://www.ncosm.org.cn/ncosm/
    12. 国家卫生健康委员会，卫生标准网提供2199条卫生标准，可免费下载：
    http://www.nhc.gov.cn/zhuz/wjjsbz/wsbz.shtml
    http://wsbz.nhfpc.gov.cn/wsbzw/
    13. 国家食品安全风险评估中心食品安全国家标准数据检索平台提供1260项食品安全国家标准的下载服务：
    http://bz.cfsa.net.cn/db
    14. 体育总局：体育标准化信息平台提供73项体育领域的国标和行标查询服务，其中国标可在线浏览，行标只有摘要信息：
    http://tybz.sport.gov.cn/home/standard
    15. 农业农村部：农产品质量安全监管局“农业标准”板块随公告公开农业行业标准和国家标准目录，没有标准全文和下载服务：
    http://www.jgj.moa.gov.cn/nybz/
    16. 交通运输部，交通运输标准化信息平台，提供1155条交通运输行业标准免费阅读服务：
    http://jtysbz.com.cn/
    17. 工业和信息化部标准库，提供31764条标准目录：
    http://data.miit.gov.cn/resultSearch?searchType=advancedSearch&categoryTreeId=1181&scol_articleField05=&scol_articleField04=&scol_articleField03=&scol_articleField02
    18. 国家铁路局，提供铁路技术标准、工程建设标准、工程造价标准目录，没有在线浏览和下载服务：
    http://www.nra.gov.cn/jgzf/bzgf/
    19. 人力资源和社会保障部，政务公开板块规划统计栏目下设有“标准化建设”，提供公共就业服务标准、社会保险标准、劳动定额定员标准的目录清单，部分行业标准可在线阅读，国家标准链接到了标准委全文公开平台：
    http://www.mohrss.gov.cn/gkml/index.html
    20. 公安部，政务公开板块——机构分类——科信局中公共安全行业标准公告中提供公安行业标准目录，没有在线浏览和下载服务：
    http://app.mps.gov.cn:9000/gdnps/index.jsp

    全文

    0 0
  • 祥

    苏州市虎丘区朝红路

    2018-12-03 08:43:33

    在此签到
  • 祥

    南京市江宁区

    2018-12-01 05:15:10

    在此签到

  • 真石漆雨天施工注意事项

    2018-12-01 00:32:43
    很多施工单位在进行外墙真石漆施工的时候都想尽快结束工期，以减少人工的输出（人工成本）。可是天气是变化无常的，下雨天，大雾天，刮风天都会影响真石漆的效果。如果碰到这样的天气，为了不影响外墙真石漆的装修效果和日后的稳定质量，这四项工作必须要延迟。
    1、风干时间延迟
    雨季的风带着充足的潮气，在做一些需要风干的工程时，雨天风干的时间是平时的2-3倍，切不可按平常的风干时间计算。
    2、基层处理延迟
    墙面基层的腻子和墙衬，在雨天需要晾一天，假如这些基层处理没有做好，将来即使刷上昂贵的乳胶漆，也会很快出现鼓包、裂纹等问题。
    3、延长墙体干燥时间
    正常的墙体干燥时间为两个小时左右，但是遇到雨天或雾霾的话要根据天气情况延长，等墙体完全干燥后再进行施工。
    4、施工延迟至少一天
    一般来说，墙体温度在5℃以上，空气相对湿度不大于80%，墙体湿度小于10%方可进行施工。下雨天气或雾霾，空气中湿度比较高，而且墙体被雨水淋湿含水率过高会引发起鼓、返碱等弊病。

    建议雨天或雾霾天最好不要进行外墙真石漆施工，这样会影响到后期的装修质量，如若已经开始施工，那么一定要牢记上面四项延迟。

    全文

    0 0
  • 祥

    苏州市虎丘区支英街

    2018-11-30 08:24:53

    在此签到

  • 各地方标准网址大全

    2018-11-30 00:13:23
    除了国家标准、行业标准外，3万7千余项地方标准也正陆续公开。
    1. 北京市地方标准，1617项，可在线查看文本（IE浏览器）：
    http://innerapp.capital-std.com.cn/outerApp/standardSearchAction.do?method=specialSearch
    2. 上海市地方标准，817项，可免费下载全文：
    http://www.cnsis.org.cn/law/LawQueryServlet
    3. 广东省地方标准，1724项，可在线查看文本（IE浏览器）：
    http://gdstandard.gdqts.gov.cn:8089/gdzj-lsips/modules/details/open.jsp
    4. 重庆市地方标准，905项，部分标准可在线浏览：
    http://113.204.47.237:81/SharePage/bzgkBzjs.htm?code=bzgk
    5. 天津市地方标准，744项，可免费下载：
    http://60.29.186.229/wenxianpdf/c_gonggao4.asp
    6. 山东省地方标准，3085项，可在线阅读：
    http://www.bz100.cn/member/standard/standard!getfreedb.action
    7. 江苏省地方标准，2269项，可在线浏览和免费下载：
    http://218.94.159.231:8012/zjkms/kms/publish.rkt?type_code=gy
    8. 浙江省地方标准，790项，可在线浏览和免费下载：
    http://db33.sinostd.com/stdlist.aspx
    9. 湖北省地方标准，1724项，可在线浏览：
    http://223.75.53.52:81/finddbSearch
    10. 陕西省地方标准，1033项，可在线浏览和下载：
    http://219.144.196.28/std/db_std.asp
    11. 山西省地方标准，1700余项地方标准，可下载：
    http://bqts.gov.cn/office/show.action?alias=bzhc&page=1&useLastFilter=true
    12. 河北省地方标准，京津冀地方标准数据库，共6136项标准信息，其中大部分强制性地方标准可下载，推荐性地方标准只有目录信息：
    http://www.bzsb.info/searchStandard.do?action=standardSearch4HB&isForce=YN
    13. 河南省地方标准公共服务平台，1557项标准，可下载、可预览：
    http://www.hndb41.com/publish/index.jhtml?q=88&publish.stdno=&publish.name=
    14. 湖南地方标准网，1909项标准信息，可在线浏览：
    http://db43.hnbzw.com/StdSearch.aspx
    15. 江西省地方标准，687项标准信息，可在线阅读和下载：
    http://www.jxbz.org.cn/list.aspx?nid=11
    16. 安徽省地方标准，2524项，可在线浏览和下载：
    http://bzxx.ahbz.org.cn
    17. 福建省地方标准，1887项，需要登录才能阅览：
    http://pt.fjbz.org.cn:8060/StandardSearch/StdSearch.aspx
    18. 广西地方标准，1749项，只有目录、不能阅读和下载：
    http://bs.gxqts.gov.cn:8080/gxwsdt/wsbsdt/PublicSearch/SearchResult.jspx?pageCode=006&pageText=%E5%9C%B0%E6%96%B9%E6%A0%87%E5%87%86%E5%8C%96%E7%AE%A1%E7%90%86%E6%9F%A5%E8%AF%A2
    19. 贵州地方标准，1444项（现行有效984项），可在线阅读和下载：
    http://cloud.gzqts.gov.cn/dfbz/index.action
    20. 云南省地方标准，943项，可在线阅读：
    http://222.172.223.74:8090/web/guest/-4
    21. 四川省地方标准，2106项，可在线浏览：
    http://118.114.77.13/
    22. 甘肃省地方标准，2000项，可在线阅读：
    http://www.gsdfbz.cn/theme/default/index
    23. 青海地方标准，1613项地方标准，只有目录，不能阅读和下载：
    http://125.72.41.89:8008/home/res/search?keywords=DB&page=
    24. 西藏地方标准，112项，可直接下载：
    http://www.xzzj.gov.cn/xzzj/index.shtml
    25. 海南地方标准，可下载：
    http://qtsb.hainan.gov.cn/yw_pd/sjcs/bzhc/jgzn_30724/
    26. 黑龙江省地方标准，2000余项地方标准目录，部分标准提供了文本、可下载：
    http://www.hljqts.gov.cn/ywzt/bzhc/ywllm/dfbz/index.htm
    27. 吉林省地方标准，1433项标准，可下载文本：
    http://221.8.65.189/stdcore/standard/info/findLocalStandard.do
    28. 辽宁省地方标准，1438项，只有目录，没有在线浏览和下载服务：
    http://218.60.145.253/ywcx/cx/listAction.do?key=011
    29. 台湾地区标准，20740项，可在线浏览与付费下载：
    http://www.cnsonline.com.tw/

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2018-11-29 11:56:12

    在此签到

  • 基层墙体酸碱度大处理方式

    2018-11-28 23:28:13
    砂浆、混凝土等基层在未完全干燥前，易呈碱性。如果急需在这样的基层上施工，必须对基层进行处理，可用15%～20%的硫酸锌或氯化锌（比直接使用稀盐酸要安全）溶液涂刷基层表面数次，待干燥后除去析出的粉末和浮粒，最好用水清洗表面，再测定pH值。
    基层的碱性是随静置时间的增加面逐渐减少到消失的，砂浆、混凝土等基层至少要放置3周后，pH值才能降到接近所要求的数值。

    全文

    0 0

  • 阴阳角处真石漆施工原则！

    2018-11-27 23:34:10
    主要原因：真石漆喷涂过程中，有时会在阴阳角处出现裂缝，因阴阳角是两个面交合，如果喷上真石漆，在干燥过程中会有两个不同方向的张力同时作用于阴阳角处的涂膜，易裂缝。
    现场解决办法：发现裂缝的阴阳角，用喷枪再一次薄薄的覆喷，隔半小时再喷一遍，直至盖住裂缝；对于新喷涂的阴阳角，则在喷涂时特别注意不能一次喷厚，采取薄喷多层法，即表面干燥后重喷，喷枪距离要远，运动速度要快，且不能垂直阴阳角喷，只能采取散射，即喷涂两个面，让雾花的边缘扫入阴阳角。

    全文

    0 0
  • 祥

    苏州市虎丘区

    2018-11-27 08:59:26

    在此签到

  • 【每日小课堂】界面砂浆

    2018-11-26 23:51:49
    问:界面砂浆是什么？
    界面砂浆又叫界面处理剂，是既能牢固地粘结基层，而其表面又能很好的被新的粘合剂牢固粘结的，具有双向亲和性的材料。
    在建筑工程中，由于基材不同的表面特性。
    如:(1)多孔的强吸水性材料(加气混凝土，石膏板，木材等);
    (2)较平滑等低吸水性材料(现浇混凝土等)；
    (3)无孔的不吸水材料PVC、苯板等有机材料板材、釉面砖等)，使水硬性的覆面材料不能充分进行水化或以机械嵌固形式产生锚固力，影响了粘结力和整体性；
    (4)因为基材于后续覆面材料的物理力学性能，如变形性(收缩、膨胀)及热膨胀系数、弹性模量、强度等的差异产生内应力，导致粘接失效。
    以上这些情况都需要使用界面处理剂来增强两种材料之间的结合力(避免空鼓、开裂、脱落)，从物理意义上来说，界面处理剂本质上是一种具有双向亲和力的建筑粘结剂。
    界面砂浆主要有哪些应用？
    一般建筑物及建筑物构件都要求作砂浆抹面层，这一则对建筑物和墙体起到保护作用，以抵抗风、雨、雪等自然环境对建筑物的侵蚀，并提高建筑物的耐久性，另则达到密实、平整和美观的装饰效果，这一切都建立在抹面层与基材有效粘结的基础上。建筑用干粉界面处理剂被广泛用于墙体的抹灰，防止空鼓，后浇带的结合层，旧墙翻新等方面。
    特别值得一提的是，在保证有效粘结的同时，界面处理剂往往因为避免了基材的浇水，尤其是因为浇水而产生干缩变形的轻质砌块，还起到防止干缩开裂，使基材稳定的作用，这是该材料用量最大的市场。另外在许多不易被砂浆粘结的致密材料上，界面处理剂作为必不可少的辅助材料，也有一定的市场。
    界面砂浆有什么优点？
    （1）能封闭基材的孔隙，减少墙体的吸收性，达到阻缓、降低轻质砌体抽吸覆面砂浆内水分，保证覆面砂浆材料在更佳条件下粘结胶凝；
    （2）固结，提高基材表面强度，保证砂浆的粘结力；
    （3）担负砌体与抹面的粘结搭桥作用，保证使上墙砂浆与砌体表面更易结合成一个牢固的整体；
    （4）具有永久粘结强度，不老化、不水化及不形成影响耐久粘结的膜性结构；
    （5）免除抹灰前的二次浇水工序，避免墙体干缩。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2018-11-26 09:23:01

    在此签到
  • 祥

    苏州市虎丘区华山路158-36号

    2018-11-24 09:29:37

    在此签到

  • 【每日小课堂】界面剂

    2018-11-24 02:17:40
    问:界面剂是什么？
    界面剂是一种胶粘剂，一般都是由醋酸乙烯―乙烯制成。具有超强的粘接力，优良的耐水性，耐老化性。提高抹灰砂浆对基层的粘结强度可有效避免抹灰层空鼓，脱落，收缩开裂等问题。 用于处理混凝土、加气混凝土、灰砂砖及粉煤灰砖等表面，解决由于这些表面吸水性强或光滑引起界面不易粘接，致使抹灰层空鼓、开裂、剥落等。可以大大增强新旧混凝土之间以及混凝土与抹灰砂浆的粘结力。可以取代传统混凝土表面的凿毛工序，改善加气混凝土表面抹灰工艺，是现代建筑及装饰施工不可缺少的配套材料。
    界面剂通常使用于混凝土表面，因为混凝土表面过于光滑。通过使用这个产品，可以使基层表面变得粗糙、可增加水砂浆对基层的粘结力、避免抹灰层空鼓起壳，从而代替人工凿毛处理工艺。也可直接刷与地面材料背部，具体依据材料来定。

    全文

    0 0
  • 祥

    六安市裕安区G312(沪霍线)

    2018-11-23 10:27:02

    在此签到

  • 【每日小课堂】基层酸碱度

    2018-11-22 19:27:47
    问:外墙涂料施工基层为什么要求控制酸碱度？
    建筑外墙涂料施工基层往往是砂浆、混凝土的，其中的石灰、水泥具有很强的碱性，主要是由于含有大量氢氧化钙的缘故。随着基层水分的挥发，氢氧化钙被带到表面，逐渐与空气中的二氧化碳反应生成中性的碳酸钙，使砂浆、混凝土趋于中性化。当基层干燥后，碱性相应减少，能满足涂料施工的要求。如果基层碱性过大，会影响外墙涂料的附着力，造成涂层变色、脱落等质量事故，因此必须要控制基层的酸碱度。

    全文

    0 0
  • 祥

    苏州市虎丘区支英街85-3

    2018-11-22 09:03:12

    在此签到

  • 涂料知识

    2018-11-22 00:56:22
    问:涂料底漆、中涂、面漆各有什么区别？
    底漆:一般作用是提高面漆的附着力，阻止多彩漆过多的渗透到基材里面影响附着力；此外，还有抗弱碱析出以防破坏面漆漆膜的作用。
    中涂:它是在底漆和面漆之间的一道漆，主要作用是提高遮盖力和整个涂层的丰满度，有的产品种类也能起到或提供表面特殊图形或质感的效果，如真石漆、浮雕漆。
    面漆:它是涂装的最终涂层，具有装饰和保护功能，如颜色光泽、质感等，还需有对恶劣环境的抵抗性。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2018-11-21 08:42:26

    在此签到

  • 涂料饰面开裂原因

    2018-11-21 08:42:16
    1、建筑墙面缺陷导致饰面开裂
    墙面本身存在的一些质量问题，例如墙面空鼓，浸水后材料收缩。
    解决措施：如果是外墙基面自身的问题，只需沿着开裂的方向，均匀的剔开空鼓的墙面，建议采用防水腻子打底，然后整体找平，最后进行真石漆涂料的施工工序。
    2、真石漆腻子过厚
    真石漆施工前必须先刮涂腻子层，腻子单次批刮过厚，会出现干燥不均匀现象，进而引发持续性开裂。
    解决措施：解决腻子层的开裂非常简单，只需要在腻子不平整处局部打磨，再用腻子进行简单修补即可。
    3、水泥砂浆抹灰层开裂
    墙面做抹灰时，水泥砂浆没有干透就进行批灰，造成水泥砂浆干透后裂开。
    解决措施：这种情况下的墙面开裂如果要补救相对会麻烦一些，若墙面整体出现不规则裂纹，就需要整体剔除，再重新施工。
    4、已施工涂层开裂
    涂刷底漆、面漆时，没有等前一遍漆干透就开始后道施工，收缩率不一致导致应力扭曲结合面，引起面漆开裂。
    解决措施：如果只是表面漆膜的龟裂，用细砂砂纸将裂纹打磨掉，重新涂刷就可以了。

    全文

    0 0
  • 祥

    上海市松江区银都路12号

    2018-11-20 09:01:38

    在此签到

  • 真石漆冬季施工干燥慢解决方案

    2018-11-19 23:29:19
    对于真石漆干燥时间一般都是以实验室环境，温度25度，湿度85%以下。但是到了冬季低气温且时有起霜或高潮湿环境，对真石漆施工的影响是巨大的。但接近年底的工期仍未完工，涂料企业还必须要供料。原则上，技术上是不允许操作的，但现实是必须配合工程进度，这就要进行配方调整。成膜助剂及防冻剂的添加，增加了乳液的稳定性与防冻性，降低乳液的成膜温度，延长了干燥时间。但弊病也很明显：抗水性降低，也增加真石漆发白的几率。下面涂料老工从两方面提高真石漆冬季干燥。

    第一配方调整，启用冬季配方。
    第二施工调整。
    1、施工环境要求:施工时室外温度要在5℃以上，湿度要在85%以下。
    2、施工基层要求:墙面含水率小于10%, PH小于10。
    3、作业时间控制:阳面施工时间应控制在上午9点至下午3点，阴面应控制在上午11点至下午2点，充分利用一天中的高温时间段，给漆膜成膜预留一定的时间， 确保霜冻前成膜。（迟到早退）
    4、施工前应该查看天气预报确保施工后最少24小时无雨雪。
    5、施工过程控制:每一架子一面墙施工时应自上而下，一次完成，如实在不能一次完成，要把接茬留在较为明显或突出的线条和腰线处，以避免因气温不同干燥速度不同造成的色差。
    6、工地现场产品保存要求:施工现场真石漆应放置于室内，分类分批码放，确保室温在零度以上，防止霜冻。涂料一旦霜冻严禁继续使用!

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2018-11-19 08:45:36

    在此签到
  • 祥

    苏州市虎丘区鹿山路369-5号

    2018-11-17 09:00:33

    在此签到
  • 祥

    九江市柴桑区

    2018-11-16 08:03:15

    在此签到

  • 多彩涂料施工注意事项

    2018-11-15 23:11:50
    每年的6-9月是水包水多彩涂料施工的高峰季节，夏季高温高热气候能让外墙多彩涂料更好的成膜，而且日照时间较长，施工时间更加充足，工期可以得到有效缩短。因此许多建筑都是选择夏季来进行外墙水包水多彩涂料的施工。但水包水多彩涂料的施工比较考验施工队伍的施工工艺，在做外墙水包水多彩涂料施工时，以下四点将最终决定多彩水包水多彩涂料能否达到设计效果：
    一、水包水多彩涂料的干燥、结膜都需要在一定的气温和湿度下进行，不同类型的水包水多彩涂料有其最佳的成膜条件，水包水多彩涂料宜在10~35℃气温条件下施工。夏季过热的天气会使水包水多彩涂料干燥过快，并使水包水多彩涂料耐久性受到影响。
    二、水包水多彩涂料适宜的施工湿度为60-70，通常情况下，湿度低有利于水包水多彩涂料的成膜和提高施工进度，但如果湿度太低，空气太干燥，水包水多彩涂料溶剂挥发过快，水乳型水包水多彩涂料干燥也快，均会使结膜不够完全，因此也不宜施工。
    三、基层表面温度太高，会导致水或溶剂挥发过快，使得涂料成膜不良，影响涂层质量。
    四、夏季风多且大，大风会加速溶剂或水分的蒸发过程，使成膜不良，又会沾污尘土，与漆工相比，晴朗的天气状况对涂装工程更重要，恶劣的涂装条件将使涂装工程大打折扣。

    全文

    0 0
  • 祥

    九江市柴桑区

    2018-11-15 08:09:15

    在此签到
  • 祥

    苏州市吴中区寿桃湖路

    2018-11-14 09:00:35

    在此签到

  • 多彩涂料用量

    2018-11-14 08:07:35
    影响多彩涂料报价的四大因素：01、涂装面积
    多彩涂料涂装面积是影响报价的主要因素，涂装面积越大，单位面积均摊的价格相对越少。不同风格，立面结构的项目由于施工难度差异，造价相差会比较大。
    02、饰面效果
    常见多彩涂料主要有仿格、分格等多种装饰效果，不同工艺和用料做出来的效果不同，价格自然也会有一定的差异。
    03、乳液、原料、多彩粒子的品质
    多彩粒子的乳液和原料决定其使用寿命，与真石漆不同，多彩粒子完全由人工调制，能够仿制的颜色更多，更逼真。客户应根据需求选择多彩体系，避免因材料选择，搭配等产生质量问题。
    04、整体施工质量
    好的施工不仅效果出色，还能有效控制材料的耗损，降低整体造价。施工能力不达标反而会出现用料浪费，误工、返工等问题，既浪费时间，又多花费成本，实在令人痛心。

    多彩涂料用量比真石漆少很多，一般1公斤多彩可以喷涂3-5平方。但是实际操作中并非如此，这只是理论值，影响水包水多彩涂料用量的因素非常多。

    不同的施工者，工作经验不同，技巧掌握的好与坏都影响到水包水材料的用量，甚至会导致施工不合格，色不对样而多次翻工，造成重大损失。

    颜色效果不同也是一个非常重要的因素，因为每一个颜色效果不同，其材料用量存在很大的区别。当你拿到一个样板，你能准确知道水包水多彩涂料的用量是多少，你就是一个很有经验的高手了。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2018-11-13 08:45:56

    在此签到

  • 多彩涂料的施工原则

    2018-11-13 00:26:07
    1、原料选择：一定要选择质量好的厂家，因为好的材料是成品质量的基础，要进行实地的认真的考查。

    2、批次采购：新型涂料水包砂多彩涂料由于主色彩点有差别，因此施工前要进行认识的用料计算。尽可能选择厂家大的，生产一次缸数大的，确保一次采购。而如果采购的批次越多就越容易出现质量问题和色彩点不同的问题。

    3、基材条件：建筑涂料一般都是做在保温上的也有直接作到普通墙面上的但不多。在如果是进行外层涂料施工的时候一定要对基材进行认真严格的检查。看是否能达到施工要求如果达不到千万不能勉强应尽快进行处理或修补。

    4、天气条件：外墙涂料施工是属于室外作业，会有很多的天气因素将直接影响我们的工程项目质量。比如温度、风力、降水等。环境湿度大于85%及下雨天时、气温降至6℃以下时、风力大于4级时严禁水包砂施工。

    5、施工管理：外墙涂料的施工是一个比较复杂而细致的项目。特别是外墙对水包砂多彩涂料的施工更是要加倍小心。比如水包砂彩点的喷涂要尽可能的避免新手作业。还比如在施工之前必须要进行前期的培训工作能够把大家的工作进行统一协调起来。喷主漆的师傅越少越好最好是只有一个人喷但是有点不现实至少得把几个师傅叫到一起来统一出喷涂的效果。

    全文

    0 0
  • 祥

    苏州市虎丘区Y004(建林路)

    2018-11-12 08:42:48

    在此签到
  • 祥

    安庆市宿松县G50(高界高速)

    2018-11-10 11:29:28

    在此签到

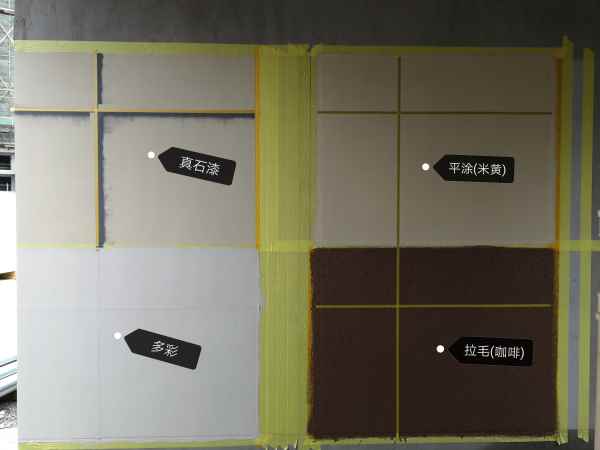

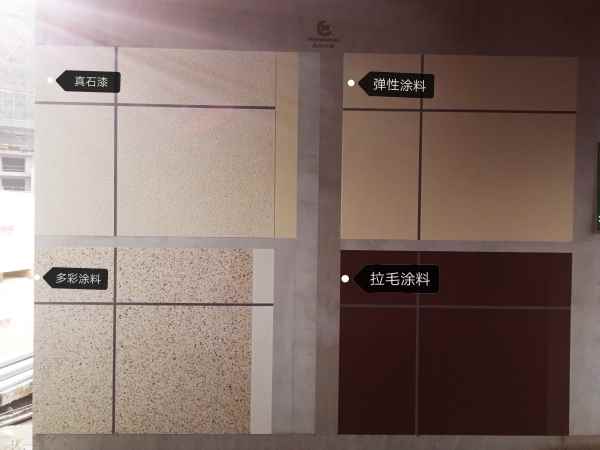

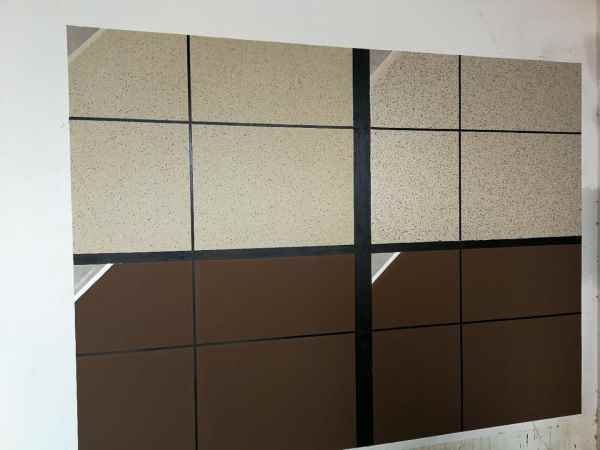

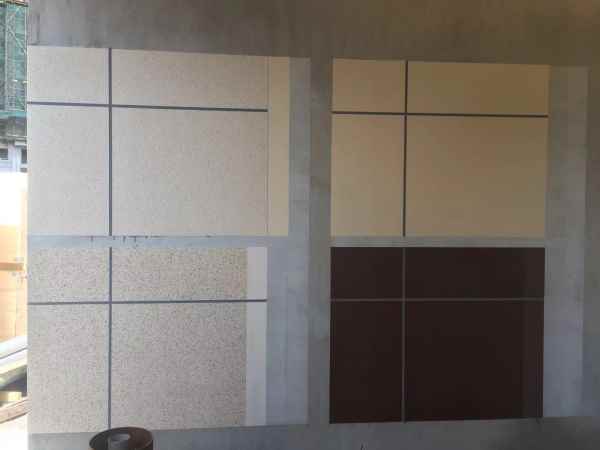

  • 九江碧桂园项目打样

    2018-11-10 00:05:06
    九江碧桂园项目打样完成，多彩、真石漆、平涂、拉毛四种饰面，效果完美！

    全文

    0 0
  • 祥

    九江市柴桑区

    2018-11-09 08:31:46

    在此签到

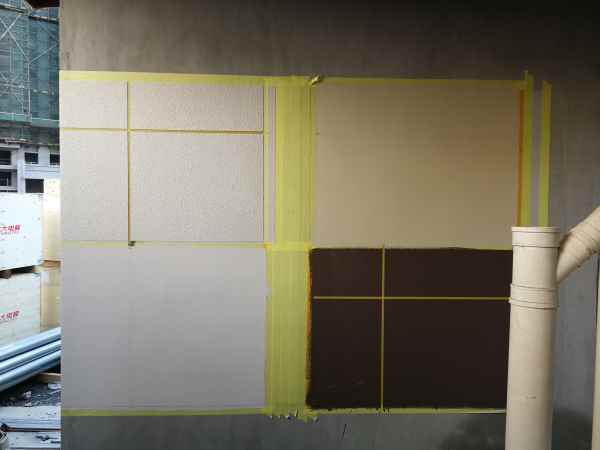

  • 九江碧桂园项目打样

    2018-11-09 00:29:42
    九江碧桂园项目打样进行中！

    全文

    0 0
  • 祥

    九江市柴桑区

    2018-11-08 09:06:24

    在此签到

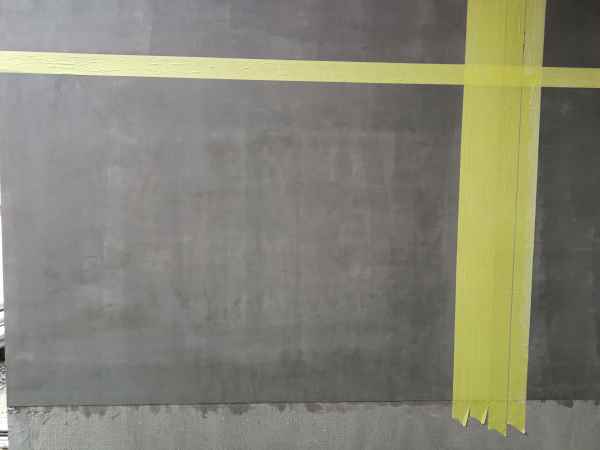

  • 九江碧桂园打样！

    2018-11-08 00:21:45
    九江碧桂园项目样板打样进行中！！

    全文

    0 0
  • 祥

    九江市柴桑区

    2018-11-07 09:24:06

    在此签到

  • 【每日小课堂】岩棉

    2018-11-06 22:57:40
    问:常见的TR10岩棉板，TR80岩棉带都代表什么意思呢？

    TR代表抗拉强度，单位是kpa，数字则为相应数值。岩棉被用于外墙外保温，其抗拉强度是极其重要的指标数据，抗拉强度大，则在抗风压能力越强，越不会脱落。

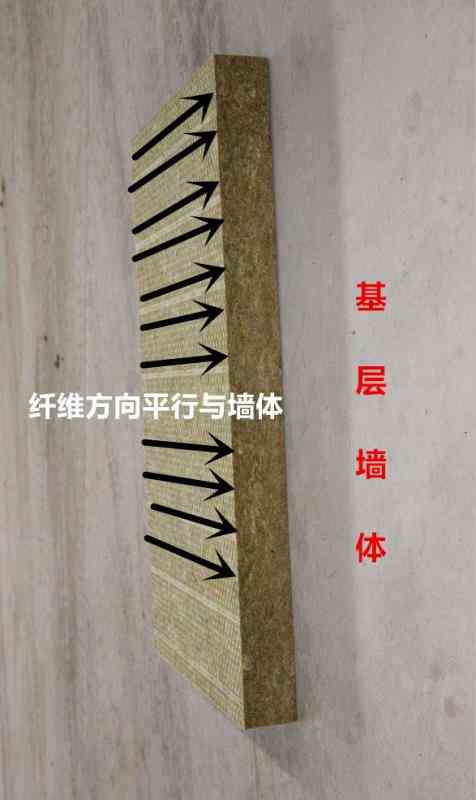

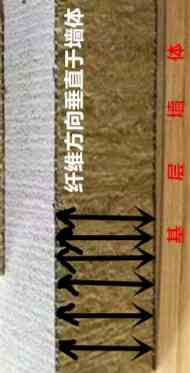

    因岩棉板的纤维方向平行于墙体，其抗拉强度主要取决于岩棉纤维之间的粘结力。而岩棉带的纤维方向垂直于墙体，其抗拉强度主要是无机纤维丝本身的抗拉强度。就如一根麻绳，拧起来竖向使用，谁都拉不断。而若横向拉扯其中的一根根丝，则不堪一击！！

    全文

    0 0
  • 祥

    苏州市虎丘区建林路

    2018-11-06 09:51:46

    在此签到

  • 【每日小课堂】建筑节能

    2018-11-05 22:57:09
    问:建筑节能标准规定的节能65%是意思？
    所谓“节能65%是指在当地1980～1981年住宅通用设计使用能耗水平的基础上节约65%。具体说就是要节约65%的采暖、制冷能耗。要实现这一目标，进一步选用高效节能保温材料，增强建筑围护结构的保温隔热性能是十分重要的。

    全文

    0 0
  • 祥

    苏州市虎丘区朝红路

    2018-11-05 12:58:29

    在此签到
  • 祥

    苏州市虎丘区马涧路799-1号

    2018-11-03 08:56:53

    在此签到

  • 【每日小课堂】抹灰砂浆

    2018-11-02 23:55:11
    问:常见抹灰砂浆的误区
    误区:抹灰砂浆的强度越大越好？
    预拌抹灰砂浆的强度等级从M5~M20不等，最常用的强度等级是M5和M10。对于抹灰砂浆来说，不同的基材要求的砂浆强度等级也不尽相同，这与基材和砂浆层的弹性模量差有关，弹性模量相差越大，出现空鼓开裂的风险就越大。众所周知，标号越大，意味着水泥用量越大，而水泥用量越大，水泥水化时砂浆的收缩率就越大，对于墙面基材来讲，其收缩率往往和砂浆相差几十甚至几百倍。收缩率相差越大，砂浆与基材产生的应力越大，造成砂浆开裂的风险越大。

    抹灰砂浆不同于砌筑砂浆，其不属于承重体系，作用主要是保护基层和找平，同时作为与装饰材料的结合层，其具有较好的结合面，因此抹灰强度只需要达到标号要求就可以，强度过高意义不大，反而增加无谓的成本。

    全文

    0 0
  • 祥

    苏州市虎丘区支英街9号

    2018-11-02 08:56:03

    在此签到
  • 祥

    上海市黄浦区肇周路189-、191号

    2018-11-01 13:36:49

    在此签到
  • 祥

    苏州市昆山市曹新路53号

    2018-10-31 11:10:55

    在此签到

  • 外墙外保温冬季施工注意事宜

    2018-10-30 21:14:21
    外墙外保温施工阶段应注意：
    1.水灰比、胶灰比应在规定范围内使用，不要将材料搅拌过稀，否则会加长凝固时间。
    2.网格布禁止用水浸泡，防止出现网格布被冻坏。
    3.抹面施工时尽量选取中午时间施工，减少温度波动的影响。
    4.因气温降低，发泡胶发泡及固化时间延长，所以施工时打磨板缝的时间也应延长，避免发泡胶尚未固化就打磨。

    注：施工项目若年内要求竣工，在施工时按照先施工北立面、山墙，最后进行南立面（冬天光照时间相对长）的施工顺序。

    全文

    0 0
  • 祥

    苏州市虎丘区

    2018-10-30 08:52:18

    在此签到

  • 【每日小课堂】预拌砂浆

    2018-10-29 23:13:03
    预拌砂浆是指由专业化厂家生产的，用于建设工程中的各种砂浆拌合物，是我国近年发展起来的一种新型建筑材料。预拌砂浆根据不同的生产方式，可分为干混砂浆和湿拌砂浆两大类。那么干混砂浆和湿拌砂浆有哪些区别呢？
    干混砂浆是将干燥物料混合均匀的干混混合物，以散装或袋装形式供应，需在施工现场加水或配套液体搅拌均匀后使用。干混砂浆储存期较长，通常为3个月或6个月。
    湿拌砂浆是将包括水在内的全部组分搅拌而成的湿拌拌合物，可在施工现场直接使用，但需在砂浆凝结前使用完毕，最长存放时间不超过24小时。
    湿拌砂浆，成品储存时间短，最长不超过24h，需在规定时间内使用，否则会凝结变硬，无法使用，因此要求大量人工同时施工。同时由于施工现场往往会存在诸多的施工可变因素，湿拌砂浆施工组织难度大，工程质量难以把控，目前湿拌砂浆的开放时间多设计为24小时。
    干混砂浆，成品储存时间长，在贮存器中可保存6个月，随用随拌，使用灵活无浪费，方便各类生产环境下施工使用、避免施工中的安全事故。
    由于干混砂浆原材料中，干砂经过筛选，根据施工所需砂浆的不同，能够调整细度模数和级配，而湿拌砂浆的砂子是无法保证合理的级配要求，因此干混砂浆的施工性能优于湿拌砂浆，喷涂压力大，附着力强，粘接牢固，不会出现湿拌的上墙喷涂不顺畅，卡壳的问题，没有空鼓、裂缝与脱落现象。在北方干燥地区，干混砂浆更能体现优势。

    全文

    0 0
  • 祥

    苏州市虎丘区朝红路

    2018-10-29 08:31:38

    在此签到
  • 祥

    苏州市虎丘区

    2018-10-27 08:48:59

    在此签到

  • 宝鸡市在建工程保温材料着火

    2018-10-26 23:22:25
    10月23日上午，宝鸡市高新区吾悦广场在建工地楼顶保温材料着火，浓烟滚滚，经过20多分钟扑救，大火被成功扑灭，无人员伤亡。
    经了解，着火部位是吾悦广场门面房样板间楼顶保温材料着火，浓烟较大。火灾是由于现场干活的工人使用液化石油气加热焊枪时明火喷到了防水卷材和保温板上导致。

    全文

    0 0
  • 祥

    上海市闵行区中春路7611弄-69号

    2018-10-26 08:39:38

    在此签到

  • 江西：征集建设领域推广和限制、禁止材料（技术）建议

    2018-10-25 23:12:08
    （一）推广类建筑材料（技术）建议要求：符合国家和江西省发布的产业政策，经过国内和本省的工程应用，证明其在建设工程中的推广有利于保证建设工程的结构安全，有利于提高建筑物使用功能，有利于节约建筑物建造和使用过程中的能源与其它资源消耗，有利于环境保护。符合相关的国家标准、行业标准、江西省地方标准。
    重点征集领域：1、海绵城市适用材料和技术；2、装配式建筑适用材料和技术；3、建筑节能与绿色建筑适用材料和技术；4、信息化技术应用（基于大数据、互联网+、物联网、云计算等技术在城乡规划建设管理和工程建设中的集成应用技术）；5、工程建造新技术；6、城乡厕所适用材料和技术。
    （二）限制、禁止类材料（技术）建议要求：国家和江西省发布的产业政策中限制或禁止生产、销售、使用的产品；在本省建设工程应用中证明其不能满足建设工程施工与使用过程中的安全、使用功能、资源节约与环境保护的要求，已经有成熟的替代材料。

    全文

    0 0
  • 祥

    苏州市吴中区

    2018-10-25 08:57:33

    在此签到

  • 【每日小课堂】多彩涂料

    2018-10-24 23:54:48
    问:多彩涂料样板应如何对比？

    多彩样板的比对，应从如下几个方面进行:
    1.样板的主材色调
    2.不同颜色的单色彩点组成
    3.这些彩点的分布排列的疏密程度
    4.各彩点的粒径的大小

    全文

    0 0
  • 祥

    苏州市虎丘区上沿山路

    2018-10-24 08:56:32

    在此签到

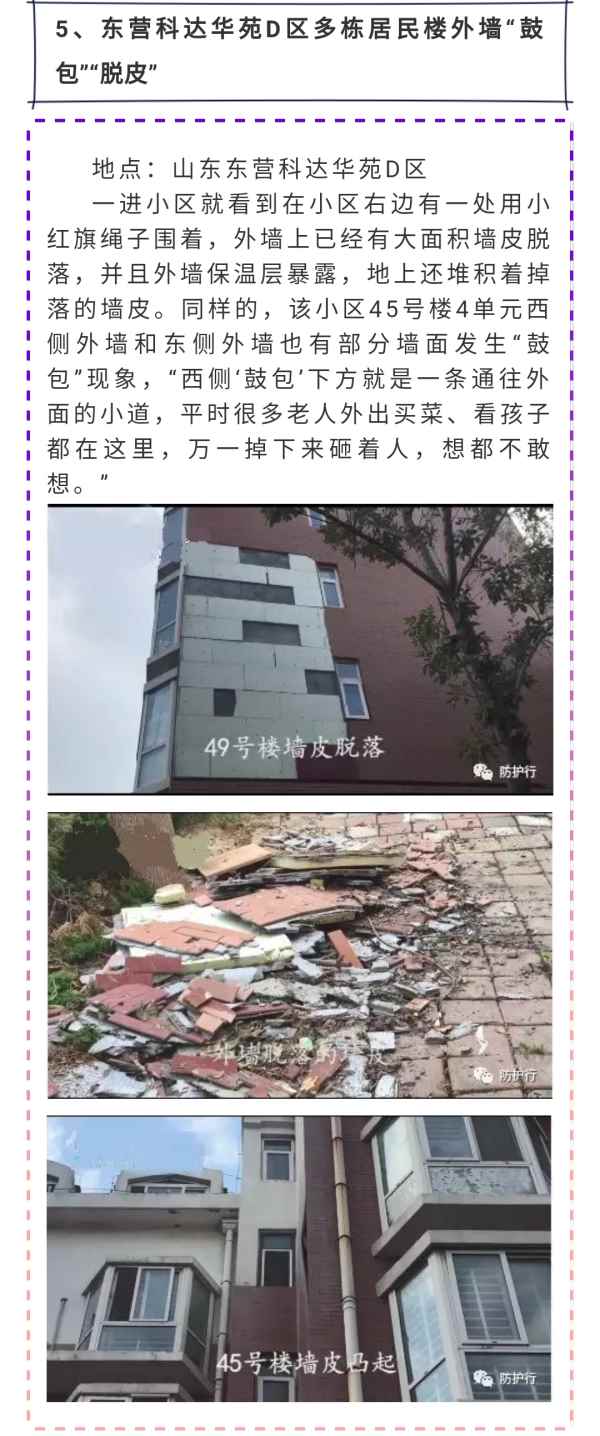

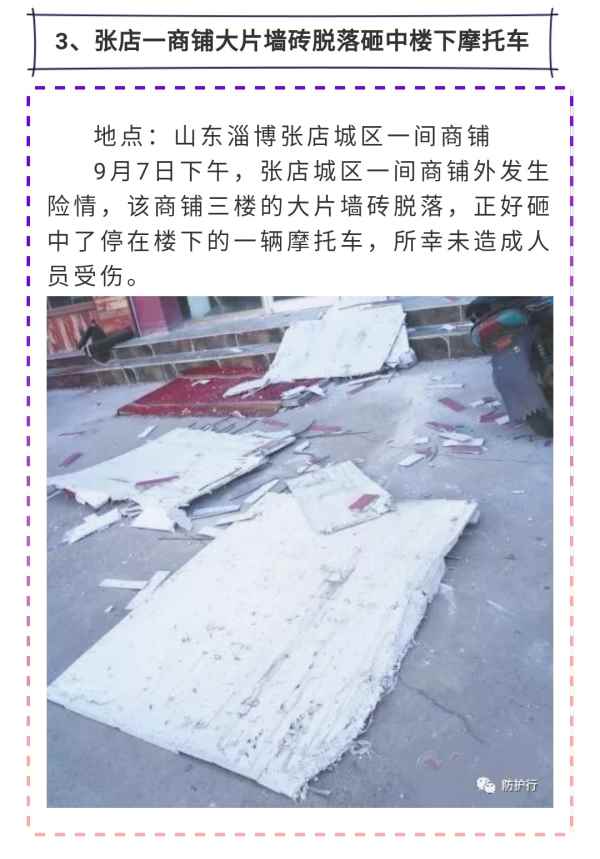

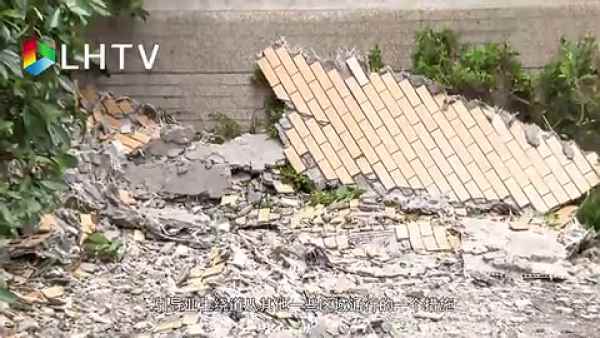

  • 近期外墙保温层脱落案例

    2018-10-23 22:32:18
    近期，越来越多的外墙保温层脱落案例进入我们的视野。当然不仅合肥是外墙保温层脱落的重灾区，同时此类事故在全国各地都时有发生！希望能引起合位同行的关注，做一个有责任心的企业！

    全文

    0 0
  • 祥

    苏州市吴中区观音山路

    2018-10-23 08:40:33

    在此签到

  • 【每日小课堂】石膏保温砂浆

    2018-10-22 22:20:34
    问：石膏基保温砂浆是什么？

    石膏基轻集料砂浆是由脱硫石膏为胶凝材料、玻化微珠为轻集料和多种添加剂组成，在工厂配制的干混砂浆，施工现场定量加水拌制后使用。

    其保温隔热性能和抗裂性优良，施工和易性好，且节能利废，主要用于外墙内侧、分户墙等干燥环境。

    脱硫石膏：是火电厂及工业生产中烟气脱硫产生的副产物，经进一步加工处理，是作为建筑石膏的主要原材料。是国家各级部门力推的环保节能型产品。

    全文

    0 0
  • 祥

    苏州市吴中区玉山路

    2018-10-22 08:27:03

    在此签到
  • 祥

    苏州市虎丘区Y306(华山路)

    2018-10-20 08:52:01

    在此签到

  • 【每日小课堂】岩棉

    2018-10-19 23:22:28
    日常生活造成建筑外墙保温系统老化的因素有：热应力、风压、地震力、水或水蒸气、火灾，具体分析如下：
    1、热应力。由温差变化导致的热胀冷缩，会引起非结构构造的体积变化，从而使之始终处于一种不稳定状态，因此，热应力是高层建筑外墙外保温层主要破坏力量之一。相对于多层或平房建筑，高层建筑由于外层接受阳光照射更强，热应力更大，变形也更大，因而在保温抗裂构造设计时，选用保温材料应满足柔性渐变的原则，外层材料的变形能力应高于内层材料的变形能力。
    2、风压。一般来说，正风压产生推力，负风压产生吸力，对高层建筑外保温层均会造成很大的破坏，这就要求外保温层应具备相当的抗风压能力，而且就抗风压而言，要求保温层无空腔，杜绝空气层，从而避免在风压特别是负风压状态下保温层内空气层的体积膨胀而造成对保温层的破坏。
    3、地震力。地震力会导致高层建筑结构和保温面层的挤压、剪切或扭曲变形，而保温面层刚性越大，承受的地震力就越大，引起的破坏就可能越严重。这就要求高层建筑外墙外保温材料在有相当附着力的前提下，必须满足柔性渐变的原则，以分散和消纳地震应力，尽量减轻保温层表面的荷载，防止在地震力的影响下保温层出现大面积开裂、剥离甚至脱落。
    4、水或水蒸汽。为避免水或水蒸汽对高层建筑的破坏，应选用憎水性好、水蒸汽渗透性好的外保温材料，避免水或水蒸汽在迁移过程中出现墙体结露或保温层内部含水率增高的现象，提高高层建筑外保温层的耐雨水侵蚀以及抗冻融能力。
    5、火灾。高层建筑比多层建筑的防火等级要求更高，高层建筑的保温层应具有更好的抗火灾功能，并应具有在火灾情况下防止火灾蔓延和防止释放烟尘或有毒气体的特性，材料强度和体积也不能损失降低过多，面层无爆裂、无塌落，否则，就会给住户或消防人员造成伤害，对施救工作造成巨大的困难。

    全文

    0 0
  • 祥

    苏州市虎丘区观音山路

    2018-10-19 08:49:00

    在此签到

  • 【每日小课堂】涂料乳液

    2018-10-18 23:39:41
    涂料行业界中众所周知，乳胶漆是由乳液、颜填料、助剂和水组成的均匀分散体系，经施工后可以形成固态连续的涂层。其中，乳液起着关键和基础的作用。

    乳液，也称为树脂，聚合物，成膜物，涂料基料等。乳胶漆通过乳液把各组分黏结在一起，形成一层薄膜，并牢牢地附着在基层上，也就是所谓的涂层。所以说，乳液是涂膜最主要的组分，在一定程度上，涂层的性能主要取决于乳液的性能。

    对于清漆形成的透明涂层而言，涂层的所有性能都取决于乳液，而色漆和功能性涂料还与颜料和添加剂有关。除了粘合成膜性等基础性能之外，涂层所应具备的各种使用性能，例如装饰性（光泽、丰满度、透明度）、耐久性(保光、保色性，耐候性，耐热性，耐黄变性，耐盐污性等)、物理力学性能（硬度、耐划伤性、耐磨性、耐冲击性等）以及特殊的功能要求都主要取决于乳液的性能。

    乳胶漆中的乳液起到增加涂料强度、提高涂膜耐擦洗次数的作用，同时当涂料用于外墙是乳液量的增加也可以提高涂层的耐老化强度，增加涂层使用寿命的功能，一句话，涂料的品质的好坏和乳液含量的多少、乳液的类型有直接的

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2018-10-18 12:56:54

    在此签到

  • 【每日小课堂】建筑节能

    2018-10-17 22:20:07
    问:建筑节能指标是什么意思？

    答:以20世纪80年代改革开放初期建造的居住建筑、公共建筑作为比较能耗的基础，称为“基准建筑”。“基准建筑”围护结构、暖通空调设备及系统、照明设备的参数，都按当时情况选取。在保持与目前标准约定的室内环境参数的条件下，计算“基准建筑”全年暖通空调和照明能耗，将它作为100%。再将这“基准建筑”按现行标准的规定进行参数调整，即维护结构、暖通空调、照明参数均按现行标准规定设定，计算其全年的暖通空调和照明能耗，应该相当于50%，这就是节能50%的内涵。
    建筑节能65%就是在节能50%的基础上再节能30%，也就是在1980年基准水平上节能65%。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2018-10-17 09:25:57

    在此签到

  • 【每日小课堂】建筑节能

    2018-10-16 23:38:28
    问:什么是材料导热系数的修正系数？
    答:材料用于不同的建筑部位时,因环境的影响,导致材料在紧密程度,含水率等无形参数方面发生变化,从而使材料的导热系数发生改变,改变后的导热系数与改变前的导热系数的比值就是材料导热系数的修正系数.

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2018-10-16 16:50:03

    在此签到

  • 【每日小课堂】建筑节能

    2018-10-15 23:33:43
    问:什么是材料导热系数的修正系数？
    答:材料用于不同的建筑部位时,因环境的影响,导致材料在紧密程度,含水率等无形参数方面发生变化,从而使材料的导热系数发生改变,改变后的导热系数与改变前的导热系数的比值就是材料导热系数的修正系数.

    全文

    0 0
  • 祥

    苏州市虎丘区建林路

    2018-10-15 13:09:14

    在此签到
  • 祥

    苏州市吴中区华池街

    2018-10-13 14:33:48

    在此签到

  • 【每日小课堂】水性涂料

    2018-10-12 21:20:41
    问：水性漆渣到底是不是危废？

    根据2016年8月1日起施行《国家危险废物名录》（2016版）指出HW12染料、涂料废物。
    1、264-011-12 其他油墨、染料、颜料、油漆（不包括水性漆）生产过程中产生的废水处理污泥、废吸附剂。
    2、264-012-12 使用油漆（不包括水性漆）、有机溶剂进行阻挡层涂敷过程中产生的废物。
    3、900-252-12使用油漆（不包括水性漆）、有机溶剂进行喷漆、上漆过程中产生的废物进行阻挡层涂敷过程中产生的废物。
    根据该条：水性漆漆渣不是危险固废。其他漆渣应属于危险固废。

    全文

    0 0
  • 祥

    苏州市虎丘区建林路

    2018-10-12 09:28:53

    在此签到

  • 【每日小课堂】真石漆

    2018-10-11 23:18:00
    真石漆的稀与稠，与产品的质量关系并不成正比。稠的不一定好，稀的不一定不好。当然，真石漆有一定的粘度要求，如果稀到一喷就流挂的地步肯定是不行的。可以通过以下的方法来直观的检验真石漆:
    1、喷的时候同等粗的颗粒掉砂少说明质量可以，掉得越少越好；
    2、喷的时候成品面不流挂，出料声音稳定，真石漆出枪顺畅，枪口能连续形成均匀的雾化面说明质量可靠；
    3、用手抓一把真石漆半分钟后摔掉，再等七八分钟去洗手，如果手上粘的乳液很难洗掉，就说明质量是可以的，越难洗越好；
    4、真石漆干透后指甲抠不动，指甲按下去不轻易出现沟槽，强度越高越好（弹性真石漆除外）；
    5、完工半年左右经过日晒雨淋漆面不发白，没有明显变色的说明质量可以。

    全文

    0 0
  • 祥

    杭州市余杭区木桥头路

    2018-10-11 08:57:04

    在此签到

  • 【每日小课堂】多彩涂料

    2018-10-11 00:09:32
    问:多彩涂料样板应如何对比？

    多彩样板的比对，应从如下几个方面进行:
    1.样板的主材色调
    2.不同颜色的单色彩点组成
    3.这些彩点的分布排列的疏密程度
    4.各彩点的粒径的大小

    全文

    0 0
  • 祥

    杭州市江干区艮山西路2号

    2018-10-10 08:58:15

    在此签到

  • 【每日小课堂】岩棉

    2018-10-09 21:49:59
    问:常见的TR10岩棉板，TR80岩棉带都代表什么意思呢？

    TR代表抗拉强度，单位是kpa，数字则为相应数值。岩棉被用于外墙外保温，其抗拉强度是极其重要的指标数据，抗拉强度大，则在抗风压能力越强，越不会脱落。

    因岩棉板的纤维方向平行于墙体，其抗拉强度主要取决于岩棉纤维之间的粘结力。而岩棉带的纤维方向垂直于墙体，其抗拉强度主要是无机纤维丝本身的抗拉强度。就如一根麻绳，拧起来竖向使用，谁都拉不断。而若横向拉扯其中的一根根丝，则不堪一击！！

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2018-10-09 10:20:14

    在此签到

  • 【每日小课堂】涂料

    2018-10-08 22:15:36
    一般的外墙建筑涂料涂装体系，分为3层：底漆、中涂漆、面漆。
    1．底漆。底漆封闭墙面碱性，提高面漆附着力，对面涂性能及表面效果有较大影响。如不使用底漆，漆膜附着力会有所削弱，墙面碱性对面漆性能的影响更大，尤其使用白水泥腻子的底面，可能造成漆膜粉化、泛黄、渗碱等问题，破坏面漆性能，影响漆膜的使用寿命。
    2．中涂漆。中涂漆主要作用是提高附着力和遮盖力，提供立体花纹，增加丰满度，并相应减少面漆用量。
    3．面漆。面漆是体系中最后涂层，具装饰功能，抗拒环境侵害。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2018-10-08 11:16:08

    在此签到

  • 国庆节快乐！！

    2018-09-30 20:46:23
    【国】家兴旺盛世逢
    【庆】贺有嘉福运同
    【快】慰人间喜融融
    【乐】看山河锦绣红
    祝大家国庆节快乐！

    全文

    0 0
  • 祥

    苏州市虎丘区鸿禧路

    2018-09-30 16:52:03

    在此签到

  • 星河湾地产领导莅临苏州大乘考察

    2018-09-29 22:46:25
    今日，星河湾地产领导一行莅临苏州大乘考察岩棉带产品，考察团队包括业务部、开发部、成本部、设计部等部门相关人员。
    领导们在实地考察苏州大乘岩棉带样板展示区和研发国家标准实验室后，对苏州大乘独立研发的岩棉带无渗漏呼吸系统表示认可！

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2018-09-29 09:21:23

    在此签到

  • 上海湖景国际外墙保温层脱落

    2018-09-28 16:28:10
    近日，一场大雨过后，上海湖景国际小区11号楼高层的外墙体发生脱落现象，目前脱落面积达到30平方米，水泥碎块达到一吨左右，另有多处墙体出现起鼓、开裂的现象。正值国庆假期，该事件给业主们带来了很大的安全隐患。据悉该外墙保温系统采用无机保温砂浆材料。

    全文

    0 0
  • 祥

    苏州市虎丘区鹿山路369-5号

    2018-09-28 15:50:01

    在此签到

  • 【每日小课堂】导热系数

    2018-09-27 23:09:32
    问:容重与导热系数间存在的关系

    导热系数是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度（K，℃），在1秒钟内（1S），通过1平方米面积传递的热量，单位为瓦/米·度 （W/(m·K)，此处为K可用℃代替）。导热系数越低，保温性能越好。
    对于同一种有机发泡材料来讲，以EPS板为例，容重越大，密度越大，导热系数越低，保温性能越好。
    对于同一种无机发泡材料来讲，以发泡混凝土为例，容重越大，导热系数越大，保温性能越差。

    全文

    0 0
  • 祥

    苏州市虎丘区新元街199号

    2018-09-27 12:34:54

    在此签到

  • 【每日小课堂】涂料

    2018-09-26 23:30:00
    问:涂料的基本组成有哪些？

    一、涂料的基本组成有：成膜物质、颜填料、助剂、溶剂共四类。
    1.成膜物质：即乳液基料，是组成涂料的基础，决定着涂料的物理性质。主要为高分子树脂，起到成膜和粘结颜填料的作用，使涂料在干燥或固化后能形成连续涂层。

    2.颜、填料：使涂料呈现出丰富的颜色，并具有一定的遮盖力。着色颜料常用的有钛白粉、大红粉、铬黄、华蓝、碳黑等。体质颜料（又称填充料）既增加涂膜的厚度、机械性能和耐久性，又可降低涂料成本，常用的有滑石粉、硫酸钡、碳酸钙、二氧化硅等。

    3.助剂：用于改善涂料生产或施工过程中出现的问题，又可提高和改进涂膜的性能，它用量虽少，但作用很大。常用的助剂有：催干剂、湿润分散剂、消泡剂、流平剂、增调剂、防霉剂、防沉剂、结皮剂、防浮色发花剂及消光剂等。　

    4.溶剂：主要作用是将涂料的成膜物质溶解或分散为液态，以使易于施工成薄膜,而当施工后又能从薄膜中挥发至大气中，从而使薄膜形成固态的涂膜。现主要以水为分散溶剂。

    全文

    0 0
  • 祥

    苏州市虎丘区鸿禧路99-1号

    2018-09-26 16:52:55

    在此签到

  • 【每日小课堂】真石漆

    2018-09-25 19:39:31
    真石漆颜色外观效果很多，在选择真石漆效果时应根据建筑物的自身特点、设计风格来选取效果。
    比如想表现建筑物的豪华庄重，就可以选择深棕色真石漆；如果是高层建筑，则可以选择附着力强、效果平整的真石漆；在沙尘较大的北方城市以及污染严重的地区，一定要选择耐沾污性好的产品，外观避免选择白色及浅色效果；在外墙外保温系统上应用真石漆，需要选用附着力好的外墙腻子和底涂，避免真石漆与底层的长久遇水后发生起鼓、脱离的问题。
    1、 一座建筑物的外立面，所用的颜色不宜过多，通常应以一种颜色为主，其他处于从属地位。在有几种颜色同时应用时，宜采用同一色相的深浅明暗变化的颜色，不同色相，特别是强烈对比色相，应慎重选择。
    2、外墙大面积应用涂料时应避免采用过纯的颜色，如纯白、纯黄等，应以选用复色为主。
    3、确定外墙涂层的颜色不仅着眼于当前颜色，还要适当考虑长期效果，如应考虑不同色系的颜色耐久性、耐沾污性等。浅淡明亮，过于鲜艳的颜色容易沾污，绿色颜料选择不当易褪色，土黄、灰色的颜色耐久性好。
    4、颜色的深浅还应根据建筑物所处的环境考虑，当前景开阔、面临广场、干道，确定颜色时应注意近距离效果，一般颜色可以深一些。同时避免所选颜色与既有周边建筑物颜色形成强烈对比。

    全文

    0 0
  • 祥

    苏州市虎丘区鸿禧路99-1号

    2018-09-25 13:05:54

    在此签到
  • 祥

    苏州市虎丘区鹿山路369-5号

    2018-09-22 09:46:30

    在此签到

  • 【每日小课堂】保温装饰一体板

    2018-09-21 23:19:40
    之前课代表给大家整理了一期保温装饰一体板的产品、施工介绍。那大家知道一体板是怎么生产出来的吗？今天，大家看图学习！

    全文

    0 0
  • 祥

    南通市崇川区工农南路116号

    2018-09-21 08:23:35

    在此签到

  • 苏高新集团领导莅临苏州大乘！

    2018-09-20 20:03:34
    今日，苏高新地产集团领导一行冒雨来到苏州大乘，考察由苏州大乘独立研发的岩棉带无渗漏呼吸墙体系统。领导们在参观了岩棉带样板墙和实验室，具体了解岩棉带的各项优点后，对岩棉带用于外墙外保温给予了高度肯定！

    全文

    1 0
  • 祥

    南昌市新建区婺源路

    2018-09-20 08:37:58

    在此签到

  • 拜访北京辰隆

    2018-09-19 21:02:51
    今日拜访苏州大乘代理商北京辰隆实业发展有限公司。
    由北京辰隆承接施工，外墙饰面采用苏州大乘反射隔热涂料的九江碧桂园，约13万平方米，将于近日开始施工！！

    全文

    2 0
  • 祥

    南昌市青山湖区赣江北大道1号

    2018-09-19 13:17:57

    在此签到

  • 新乘反射隔热涂料取得九江市备案证

    2018-09-18 16:06:19
    苏州大乘反射隔热涂料产品，顺利通过九江市建设局的审核，取得备案证！

    全文

    2 0
  • 祥

    九江市濂溪区兴城大道

    2018-09-18 10:48:54

    在此签到

  • 大乘反射隔热涂料通过浙江专家评审！

    2018-09-17 17:58:14
    近日，在浙江省建设工程推广中心组织下，由省建设厅、研究院、设计院、高校等领导专家参加的苏州大乘反射隔热涂料技术应用评估会，顺利召开！
    苏州大乘建筑反射隔热涂料按饰面效果分为:合成树脂乳液建筑外墙涂料、水性多彩建筑外墙涂料和合成树脂乳液砂壁状建筑涂料三大类，均顺利通过评审！
    同时，各位专家在评审会上，也对苏州大乘的研发、生产等工作提出了宝贵意见，对苏州大乘以后的工作给予了大力帮助！

    全文

    1 1
    *祥：

    浙江省市场准入要求最为严格，能通过评审，充分证明了苏州大乘的产品质量和创新技术！！

  • 祥

    苏州市虎丘区鹿山路369-5号

    2018-09-17 12:08:58

    在此签到
  • 祥

    苏州市虎丘区鸿禧路99-1号

    2018-09-15 09:05:41

    在此签到

  • 【盘点】外墙保温层脱落事故案例

    2018-09-14 23:34:17
    近期，越来越多的外墙保温层脱落案例进入我们的视野。当然不仅合肥是外墙保温层脱落的重灾区，同时此类事故在全国各地都时有发生！希望能引起合位同行的关注，做一个有责任心的企业！

    全文

    0 0
  • 祥

    杭州市江干区

    2018-09-14 17:08:43

    在此签到

  • 【每日小课堂】浮筑楼板

    2018-09-13 22:36:31
    最近有好多人在问小编，浮筑楼板是什么样的系统？有什么优势？今天就给大家简单介绍一下！

    全文

    1 0
  • 祥

    苏州市虎丘区鸿禧路99-1号

    2018-09-13 16:51:04

    在此签到

  • 合肥外墙保温层脱落大盘点

    2018-09-12 23:05:01
    合肥外墙保温层脱落大盘点

    全文

    0 0
  • 祥

    苏州市虎丘区鸿禧路99-1号

    2018-09-12 09:06:27

    在此签到

  • 合肥一小区外墙保温层脱落！

    2018-09-11 22:37:12
    合肥一小区，外墙无机保温砂浆保温层脱落，砸毁两辆车！
    据悉该小区外墙脱落事件已发生十余起！！

    全文

    0 0
  • 祥

    苏州市虎丘区鸿禧路99-1号

    2018-09-11 08:41:31

    在此签到

  • 河北省聚苯颗粒与无机保温砂浆同时被限用！

    2018-09-10 20:02:51
    为推广新型绿色建材设备，限制和禁止使用落后技术和产品，促进建筑节能与绿色建筑发展，根据国家和省有关政策、标准规范，在充分征集社会意见的基础上，结合河北省工程建设实际，河北省住建厅组织编制了《河北省推广、限制和禁止使用建设工程材料设备产品目录（2018年版）》，值得大家关注的是，聚苯颗粒保温砂浆和无机保温砂浆一同被限制使用。

    全文

    0 0
  • 祥

    苏州市虎丘区鸿禧路99-1号

    2018-09-10 12:42:45

    在此签到
  • 祥

    苏州市张家港市

    2018-09-08 10:34:56

    在此签到

  • 【每日小课堂】多彩涂料

    2018-09-07 16:10:56
    问:多彩涂料样板应如何对比？

    多彩样板的比对，应从如下几个方面进行:
    1.样板的主材色调
    2.不同颜色的单色彩点组成
    3.这些彩点的分布排列的疏密程度
    4.各彩点粒径的大小

    全文

    0 0
  • 祥

    合肥市包河区万岗路

    2018-09-07 10:27:40

    在此签到
  • 祥

    池州市东至县

    2018-09-06 12:42:40

    在此签到

  • 【每日小课堂】岩棉

    2018-09-06 08:47:17
    问:岩棉会对人体健康造成严重损害？

    岩棉属于安全环保型产品，世界卫生组织等一些组织已经就岩棉纤维是否致癌进行了大量研究，结果清楚表明：岩棉纤维不是致癌物。研究结果为：“岩棉、绝热玻璃棉、连续玻璃丝，现在被认为是不会使人类致癌的物质，属于3类。
    世界卫生组织下属的国际癌症研究所将物质的致癌性分为四类：3类物质为对人体致癌性的证据不充分物质。

    全文

    0 0

  • 【每日小课堂】

    2018-09-05 21:11:55
    问:岩棉的颜色是如何形成的？

    经高温甩出的岩棉纤维颜色通常都是呈灰白色。而我们看到的岩棉制品其颜色一般是呈黄绿色。这是因为要将岩棉纤维制成一定形状、具有一定强度的岩棉制品，通常是在岩棉纤维上喷洒有机类酚醛胶粘剂。在固化炉内，这类胶黏剂经300-400℃的烘烤和与岩棉化学成分产生反应，使岩棉纤维的颜色发生变化。

    全文

    0 0
  • 祥

    苏州市虎丘区鸿禧路99-1号

    2018-09-05 11:56:45

    在此签到

  • 上海建科院领导莅临苏州大乘

    2018-09-04 21:23:54
    上海建科院涂料装饰检测部专家一行到苏州大乘进行技术指导。在参观了苏州大乘的八个国家标准实验室后，对苏州大乘在研发上的投入表示非常认可！同时，建科院的领导们对苏州大乘在材料把控、标准执行和质量控制等方面进行了工作指导！

    全文

    0 0
  • 祥

    苏州市虎丘区鸿禧路99-1号

    2018-09-04 09:05:52

    在此签到

  • 【每日小课堂】建筑节能

    2018-09-03 22:41:53
    问:建筑节能标准规定的节能65%是意思？

    所谓“节能65%是指在当地1980～1981年住宅通用设计使用能耗水平的基础上节约65%。具体说就是要节约65%的采暖、制冷能耗。要实现这一目标，进一步选用高效节能保温材料，增强建筑围护结构的保温隔热性能是十分重要的。

    全文

    0 0
  • 祥

    苏州市虎丘区鸿禧路99-1号

    2018-09-03 09:00:52

    在此签到
  • 祥

    黄山市黄山区

    2018-09-01 09:09:28

    在此签到

  • 无机保温砂浆脱落原因分析

    2018-08-31 23:44:32
    每年春季的四、五月份，屡屡爆出墙皮脱落的新闻。都因经过一个冬季的冻融，保温系统中的无机材料已经酥松，台风登陆，开始大面积脱落，那么这种脱落产生的原因有如下几种原因：
    1、保温砂浆与墙体的黏结和自身的内聚力主要靠凝胶材料来实现，而且保温砂浆的抗压强度也会随着玻化微珠比例的增加而相应降低。施工单位为了增加无机保温砂浆的强度，往往增加胶凝材料及填充料的掺量，随着水泥等凝胶材料的增加，强度虽有所增加，但保温砂浆固化后的收缩也会相应加大，从而引起保温层开裂。因为无机浆料如同尿不湿一般，体积吸水率很高，开裂就意味着系统会进水，下一步就是一阵风吹落。
    2、系统各种材料的弹性模量不一致。由于无机保温砂浆具有一定的隔热性能，在长江流域其抗裂防护层温度在夏季可高达80℃，夏季持续晴天后突然暴雨所引起的表面温度变化可达50℃ 之多，所以在实际使用过程中，外保温墙面会受到相当大的热应力作用。而无机保温砂浆系统相邻材质的界面热膨胀系数差异较大，弹性模量差异也较大，容易造成界面剪应力随着温差的变化而产生较大的相对变形，引起外保温墙面脱落。

    全文

    0 0
  • 祥

    苏州市虎丘区鸿禧路99-1号

    2018-08-31 09:20:28

    在此签到

  • 专家考察

    2018-08-30 21:41:38
    浙江省建筑科技推广中心领导、浙江大学建筑工程学院院长一行到苏州大乘考察反射隔热涂料产品。领导们对苏州大乘在产品研发上的投入给予充分肯定，并希望苏州大乘能恪守品质保证，做建筑节能保温行业领跑者！

    全文

    1 0
  • 祥

    苏州市虎丘区鸿禧路99-1号

    2018-08-30 10:01:14

    在此签到

  • 行业现状探讨

    2018-08-29 20:34:44
    苏州大乘产品营销总监与浙江乐邦装饰工程有限公司总经理，就浙江省建筑外墙节能行业现状，及日后发展方向进行长达两个小时的深刻探讨！
    万总对苏州大乘主打的岩棉带无渗漏呼吸墙体系统和反射隔热涂料内外组合系统非常认可！

    全文

    0 0
  • 祥

    杭州市拱墅区金华路58号

    2018-08-29 13:12:00

    在此签到

  • 新希望地产推广会

    2018-08-28 17:27:39
    苏州大乘产品营销总监与杭州新希望地产招采部、设计部同仁，交流沟通反射隔热涂料的特点及项目应用。
    新希望地产同仁对反射隔热涂料的性价比和产品优势非常认可，均表示后续将会大力推进该产品在项目上的应用！

    全文

    0 0
  • 祥

    苏州市虎丘区鸿禧路99-1号

    2018-08-28 09:12:38

    在此签到

  • 【每日小课堂】岩棉

    2018-08-27 21:54:07
    问:常见的TR10岩棉板，TR80岩棉带都代表什么意思呢？

    TR代表抗拉强度，单位是kpa，数字则为相应数值。岩棉被用于外墙外保温，其抗拉强度是极其重要的指标数据，抗拉强度大，则在抗风压能力越强，越不会脱落。

    因岩棉板的纤维方向平行于墙体，其抗拉强度主要取决于岩棉纤维之间的粘结力。而岩棉带的纤维方向垂直于墙体，其抗拉强度主要是无机纤维丝本身的抗拉强度。就如一根麻绳，拧起来竖向使用，谁都拉不断。而若横向拉扯其中的一根根丝，则不堪一击！！

    全文

    0 0
  • 祥

    苏州市虎丘区鸿禧路99-1号

    2018-08-27 10:21:07

    在此签到
  • 祥

    苏州市吴中区

    2018-08-25 13:40:52

    在此签到

  • 【每日小课堂】岩棉带

    2018-08-24 20:37:08
    问：岩棉带可以应用于建筑哪些部位？
     1、外墙外保温:
    岩棉带因具有导热系数低、抗拉拔强度高，透气性好等优势，被大量应用于新建、扩建、改建的居住建筑和公共建筑的外墙节能保温工程。

    2、外墙防火隔离带：
    防火隔离带是由不可燃烧类保温材料，按水平方向，设置在可燃类保温材料外墙外保温系统中，从而起到隔断火灾沿外墙蔓延的作用。岩棉带作为A级不燃保温材料，是目前建筑外墙防火隔离带的首选材料。
     3、电梯井、吸音室：
     岩棉带因其由棉絮状纤维组成，内部存在大量不连续孔洞，具有优良的吸声功能，用于电梯井等地方可明显降低噪音，改善居住环境。

    全文

    0 0
  • 祥

    苏州市虎丘区鸿禧路99-1号

    2018-08-24 15:23:12

    在此签到

  • 【每日小课堂】岩棉带

    2018-08-23 22:01:38
    问：岩棉板与岩棉带，如何快速理解？

    岩棉板：玄武岩、白云岩等原材料充分融化，离心甩丝出岩棉纤维，喷吹粘合剂、憎水剂等，并使纤维冷却成型，按照平行与操作台的方向，层层叠落，压制、固化、切割后形成一定尺寸的板状制品。施工时：纤维平行与墙体粘贴。

    岩棉带：按使用厚度（如：3cm）对岩棉板进行垂直于板面纤维的方向切割，制成的条状制品。施工时：纤维垂直于墙体粘贴。

    全文

    0 1
    *乘：

    写的好

  • 祥

    苏州市虎丘区鸿禧路99-1号

    2018-08-23 17:02:41

    在此签到

  • 【每日小课堂】岩棉带

    2018-08-22 11:46:00
    问：岩棉、玻璃棉、石棉傻傻分不清？课代表来给你整理!

    石棉：是天然纤维状的硅质矿物的泛称，也是唯一的天然纤维矿物，看起来像棉花团一样。石棉保温、结实、防火、价格低，以前广泛运用于保温隔热产品中，如防火门、隔音板、石膏板夹层等。
    目前多个国家已明确禁止使用！其实石棉本身并无毒害，最大危害来自于它的纤维，这是一种非常细小的粉尘纤维，且人体无法降解，对人体呼吸道和皮肤具有非常严重的损害。

    玻璃棉：将熔融的玻璃离心抽丝成纤维并添加胶黏剂，形成棉状的材料，属玻璃类，是一种无机物纤维。玻璃棉质地较脆，抗拉拔强度低，表面不能进行抹灰，只适用于幕墙形式，不可用于薄抹灰外墙外保温。
    玻璃棉容重为10kg/m3-80kg/m3；岩棉容重为80kg/m3-200kg/m3；
    工业上玻璃棉一般用于低于200摄氏度的保温部位，故多用于低温管道的保温；岩棉一般用于温度在500摄氏度的保温部位，多用于高温热力管道或电力设备的保温。

    由于玻璃棉和岩棉是人造无机纤维，目前，在生产过程中通过运用新技术，已可去消除掉对人体有害的细小纤维丝，是对人体、环境无害的保温材料。

    全文

    2 0
  • 祥

    苏州市虎丘区鸿禧路99-1号

    2018-08-22 11:37:58

    在此签到

  • 【每日小课堂】岩棉带

    2018-08-21 10:45:48
    问：岩棉本质是棉吗？不！是石头！

    岩棉以优质玄武岩、白云石为主要原材料，经1400~1600℃高温熔化后，高速离心成纤维丝，同时喷入一定量粘结剂、防尘油、憎水剂，层层堆叠、固化、加工而制成。
    所以，岩棉本质是由矿石加工而成，是不燃无机物。

    全文

    3 0
  • 祥

    苏州市虎丘区鸿禧路99-1号

    2018-08-21 10:20:46

    在此签到
  • 祥

    苏州市虎丘区鸿禧路99-1号

    2018-08-20 20:45:52

    在此签到

  • 台风过后，岩棉板成片脱落

    2018-08-16 16:44:21
    台风过后，南京一小区外墙保温岩棉板成片脱落。因岩棉板抗拉拔强度低、自重大、呼吸性差，其安全性能远远低于岩棉带。

    全文

    2 0

  • 现场效果

    2018-08-15 10:54:08
    碧桂园多彩反射隔热涂料上墙效果好！！

    全文

    2 0

  • 项目经理产品培训

    2018-08-14 10:51:27
    销售总监甘经理为辰隆全体项目经理做外墙节能产品知识培训！

    全文

    1 0
  • 祥

    上饶市余干县S101(昌万公路)

    2018-08-08 07:49:25

    在此签到
  • 祥

    上饶市余干县

    2018-08-07 09:15:29

    在此签到
  • 乘

    苏州市吴中区金鸡湖路8号

    2018-08-04 18:22:04

    在此签到

  • 江西省建设领域限制、禁止类技术产品目录

    2018-08-03 14:02:29
    江西省建设领域外墙外保温禁止使用无机保温砂浆

    全文

    3 0

  • 江西反射隔热涂料产品交流会

    2018-08-03 13:49:17
    由江西省新产品推广中心组织的，建设局、质监局、设计院、高校等多位领导、专家参加的，苏州大乘反射隔热涂料新产品交流会。

    全文

    1 0

  • 余干碧桂园打样

    2018-08-03 13:40:31
    余干碧桂园样板现场打样

    全文

    0 0

  • 九江碧桂园项目产品介绍

    2018-08-03 13:38:03
    为九江碧桂园项目部做反射隔热涂料产品介绍、推广

    全文

    0 0

关注微信

分享

扫码关注微信
